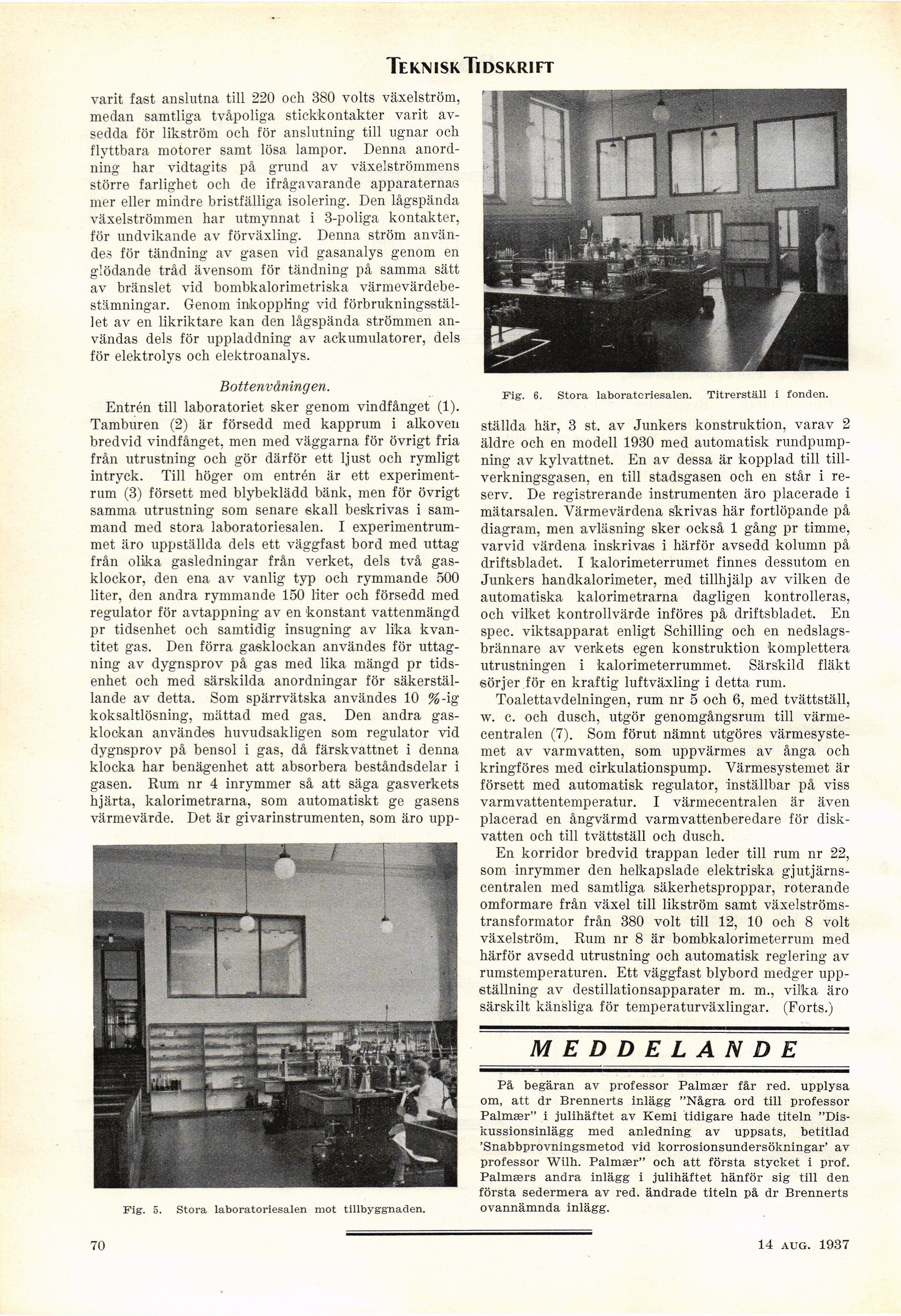

Teknisk Tidskrift
varit fast anslutna till 220 och 380 volts växelström,
medan samtliga tvåpoliga stickkontakter varit
avsedda för likström och för anslutning till ugnar och
flyttbara motorer samt lösa lampor. Denna
anordning har vidtagits på grund av växelströmmens
större farlighet och de ifrågavarande apparaternas
mer eller mindre bristfälliga isolering. Den lågspända
växelströmmen har utmynnat i 3-poliga kontakter,
för undvikande av förväxling. Denna ström
användes för tändning av gasen vid gasanalys genom en
glödande tråd ävensom för tändning på samma sätt
av bränslet vid bombkalorimetriska
värmevärdebestämningar. Genom inkoppling vid
förbrukningsstället av en likriktare kan den lågspända strömmen
användas dels för uppladdning av ackumulatorer, dels
för elektrolys och elektroanalys.
Bottenvåningen.
Entrén till laboratoriet sker genom vindfånget (1).
Tamburen (2) är försedd med kapprum i alkoven
bredvid vindfånget, men med väggarna för övrigt fria
från utrustning och gör därför ett ljust och rymligt
intryck. Till höger om entrén är ett
experimentrum (3) försett med blybeklädd bänk, men för övrigt
samma utrustning som senare skall beskrivas i
sam-mand med stora laboratoriesalen. I
experimentrummet äro uppställda dels ett väggfast bord med uttag
från olika gasledningar från verket, dels två
gasklockor, den ena av vanlig typ och rymmande 500
liter, den andra rymmande 150 liter och försedd med
regulator för avtappning av en konstant vattenmängd
pr tidsenhet och samtidig insugning av lika
kvantitet gas. Den förra gasklockan användes för
uttagning av dygnsprov på gas med lika mängd pr
tidsenhet och med särskilda anordningar för
säkerställande av detta. Som spärrvätska användes 10 %-ig
koksaltlösning, mättad med gas. Den andra
gasklockan användes huvudsakligen som regulator vid
dygnsprov på bensol i gas, då färskvattnet i denna
klocka har benägenhet att absorbera beståndsdelar i
gasen. Rum nr 4 inrymmer så att säga gasverkets
hjärta, kalorimetrarna, som automatiskt ge gasens
värmevärde. Det är givarinstrumenten, som äro upp-
Fig. 5. Stora laboratoriesalen mot tillbyggnaden.
Fig. 6. Stora laboratcriesalen. Titrerställ i fonden.
ställda här, 3 st. av Junkers konstruktion, varav 2
äldre och en modell 1930 med automatisk
rundpumpning av kylvattnet. En av dessa är kopplad till
tillverkningsgasen, en till stadsgasen och en står i
reserv. De registrerande instrumenten äro placerade i
mätarsalen. Värmevärdena skrivas här fortlöpande på
diagram, men avläsning sker också 1 gång pr timme,
varvid värdena inskrivas i härför avsedd kolumn på
driftsbladet. I kalorimeterrumet finnes dessutom en
Junkers handkalorimeter, med tillhjälp av vilken de
automatiska kalorimetrarna dagligen kontrolleras,
och vilket kontrollvärde införes på driftsbladet. En
spec. viktsapparat enligt Schilling och en
nedslags-brännare av verkets egen konstruktion komplettera
utrustningen i kalorimeterrummet. Särskild fläkt
sörjer för en kraftig luftväxling i detta rum.
Toalettavdelningen, rum nr 5 och 6, med tvättställ,
w. c. och dusch, utgör genomgångsrum till
värmecentralen (7). Som förut nämnt utgöres
värmesystemet av varmvatten, som uppvärmes av ånga och
kringföres med cirkulationspump. Värmesystemet är
försett med automatisk regulator, inställbar på viss
varmvattentemperatur. I värmecentralen är även
placerad en ångvärmd varmvattenberedare för
diskvatten och till tvättställ och dusch.
En korridor bredvid trappan leder till rum nr 22,
som inrymmer den helkapslade elektriska
gjutjärns-centralen med samtliga säkerhetsproppar, roterande
omformare från växel till likström samt
växelströms-transformator från 380 voit till 12, 10 och 8 voit
växelström. Rum nr 8 är bombkalorimeterrum med
härför avsedd utrustning och automatisk reglering av
rumstemperaturen. Ett väggfast blybord medger
uppställning av destillationsapparater m. m., vilka äro
särskilt känsliga för temperaturväxlingar. (Forts.)
MEDDELANDE
På begäran av professor Palmær får red. upplysa
om, att dr Brennerts inlägg "Några ord till professor
Palmær" i julihäftet av Kemi tidigare hade titeln
"Diskussionsinlägg med anledning av uppsats, betitlad
’Snabbprovningsmetod vid korrosionsundersökningar’ av
professor Wilh. Palmær" och att första stycket i prof.
Palmærs andra inlägg i julihäftet hänför sig till den
första sedermera av red. ändrade titeln på dr Brennerts
ovannämnda inlägg.
70
12 juni 1937
