Teknisk Tidskrift

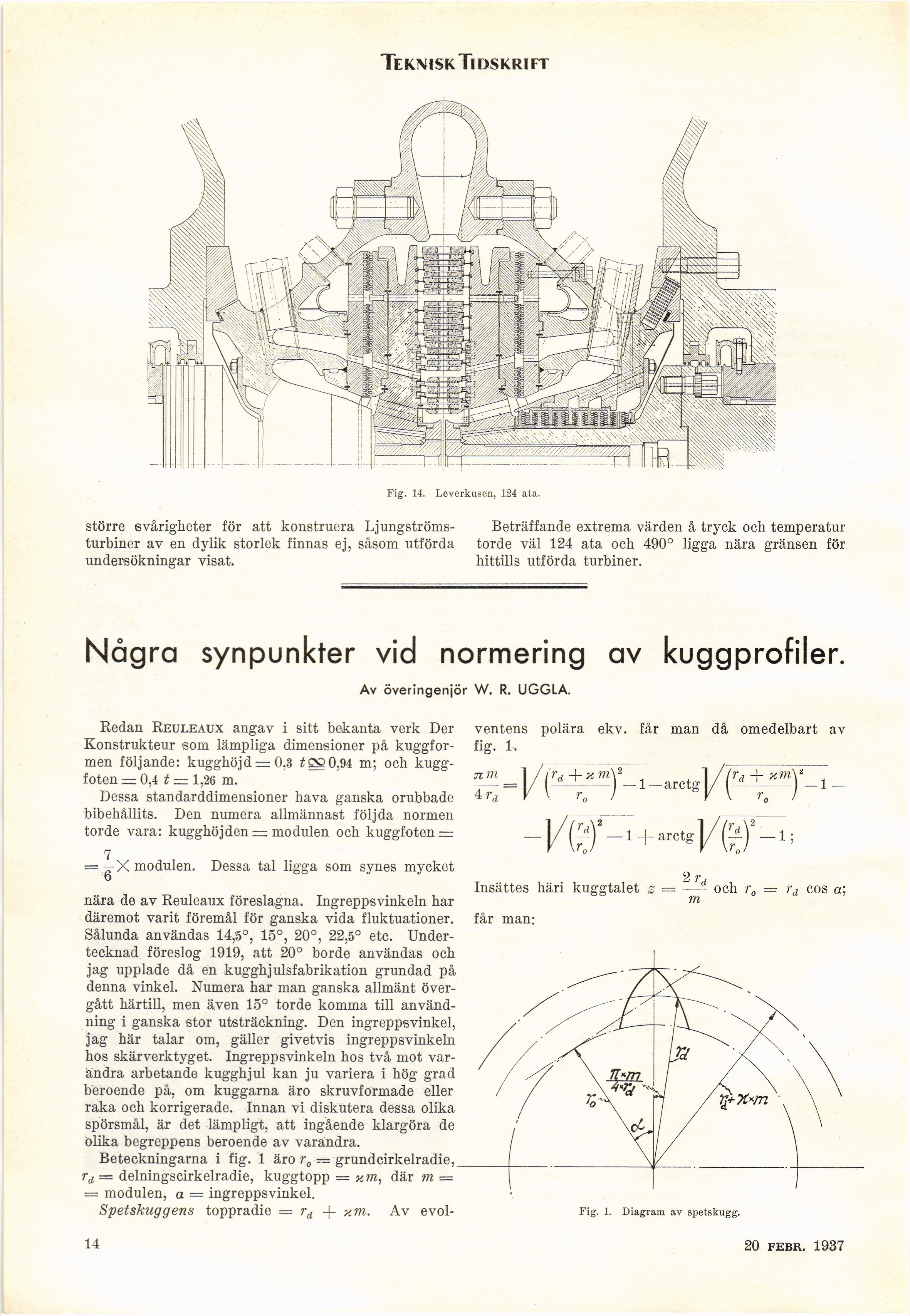

Fig. 14. Leverkusen, 124 ata.

större svårigheter för att konstruera Ljungströms- Beträffande extrema värden å tryck och temperatur
turbiner av en dylik storlek finnas ej, såsom utförda torde väl 124 ata och 490° ligga nära gränsen för
undersökningar visat. hittills utförda turbiner.

Några synpunkter vid normering av kuggprofiler.

Av överingenjör W. R. UGGLA.

Redan Reuleaux angav i sitt bekanta verk Der
Konstrukteur som lämpliga dimensioner på
kuggfor-men följande: kugghöjd = 0.3 t920.94 m; och
kugg-foten = 0,4 t = 1,26 m.

Dessa standarddimensioner hava ganska orubbade
bibehållits. Den numera allmännast följda normen
torde vara: kugghöjden= modulen och kuggfoten =

7

= ttX modulen. Dessa tal ligga som synes mycket
o

nära de av Reuleaux föreslagna. Ingreppsvinkeln har
däremot varit föremål för ganska vida fluktuationer.
Sålunda användas 14,5°, 15°, 20°, 22,5° etc.
Undertecknad föreslog 1919, att 20° borde användas och
jag upplade då en kugghjulsfabrikation grundad på
denna vinkel. Numera har man ganska allmänt
övergått härtill, men även 15° torde komma till
användning i ganska stor utsträckning. Den ingreppsvinkel,
jag här talar om, gäller givetvis ingreppsvinkeln
hos skärverktyget. Ingreppsvinkeln hos två mot
varandra arbetande kugghjul kan ju variera i hög grad
beroende på, om kuggarna äro skruvformade eller
raka och korrigerade. Innan vi diskutera dessa olika
spörsmål, är det lämpligt, att ingående klargöra de
Olika begreppens beroende av varandra.

Beteckningarna i fig. 1 äro r0 — grundcirkelradie,
rd = delningscirkelradie, kuggtopp = där m —
= modulen, a — ingreppsvinkel.

Spetskuggens toppradie = rd -f y.m. Av evol-

ventens polära ekv. får man då omedelbart av
fig. 1.

2 rd

Insättes häri kuggtalet z = - och r0 = rd eos a;

m

får man:

14

Fig. 1. Diagram av spetskugg’.

20 febr. 1937
