Mekanik

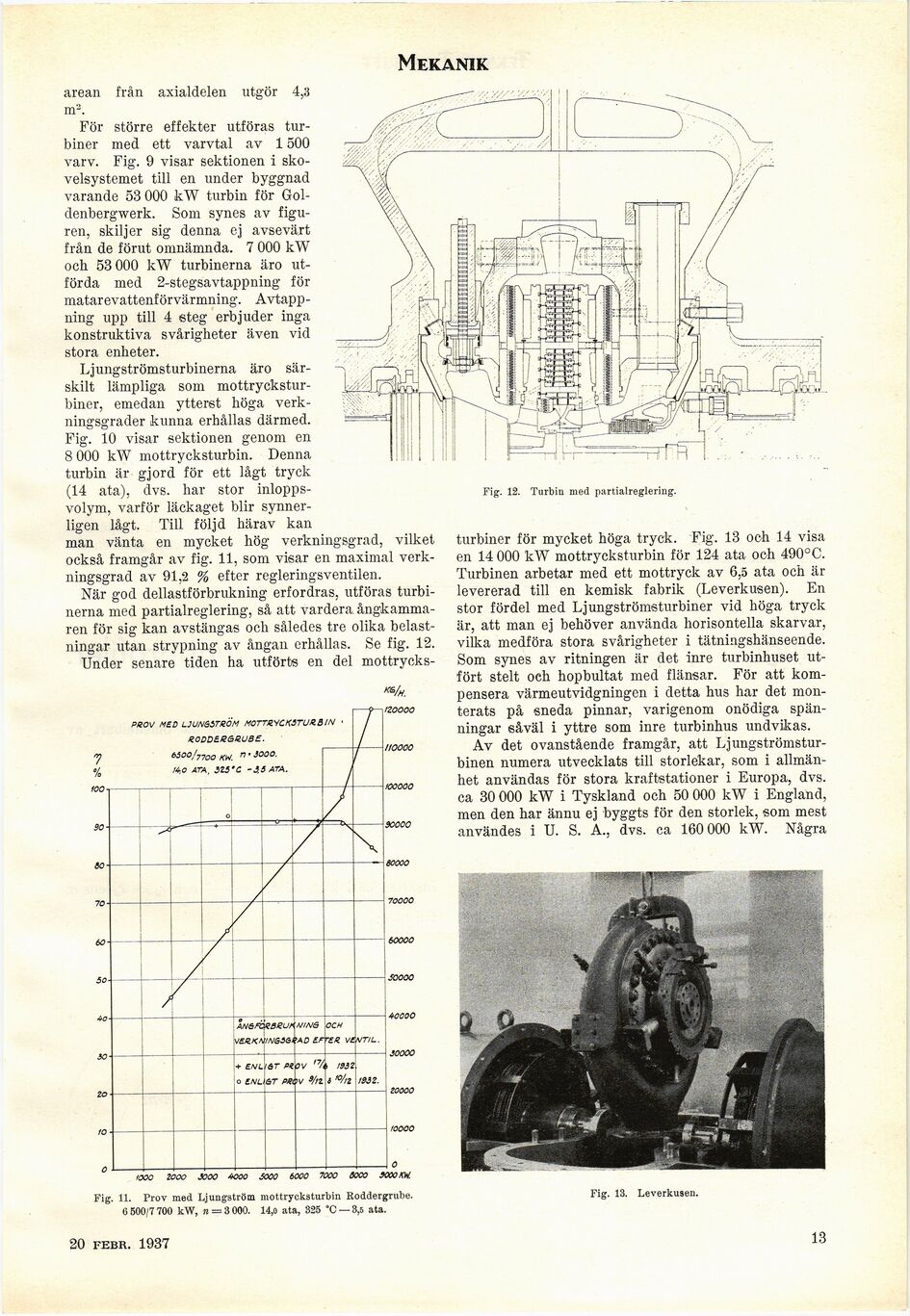

Fig. 11. Prov med Ljungström mottrycksturbin Roddergrube.
6 500/7 700 kW, j> = 3 000. 14,0 ata, 325 *C —3,5 ata.
Fig. 12. Turbin med partialreglering.
turbiner för mycket höga tryck. Fig. 13 och 14 visa
en 14 000 kW mottrycksturbin för 124 ata och 490°C.
Turbinen arbetar med ett mottryck av 6,5 ata och är
levererad till en kemisk fabrik (Leverkusen). En
stor fördel med Ljungströmsturbiner vid höga tryck
är, att man ej behöver använda horisontella skarvar,
vilka medföra stora svårigheter i tätningshänseende.
Som synes av ritningen är det inre turbinhuset
utfört stelt oeh hopbultat med flänsar. För att
kompensera värmeutvidgningen i detta hus har det
monterats på sneda pinnar, varigenom onödiga
spänningar såväl i yttre som inre turbinhus undvikas.
Av det ovanstående framgår, att Ljungströms
turbinen numera utvecklats till storlekar, som i
allmänhet användas för stora kraftstationer i Europa, dvs.
ca 30 000 kW i Tyskland och 50 000 kW i England,
men den har ännu ej byggts för den storlek, som mest
användes i U. S. A., dvs. ca 160 000 kW. Några
arean från axialdelen utgör 4,3
m3.
För större effekter utföras
turbiner med ett varvtal av 1500
varv. Fig. 9 visar sektionen i
sko-velsystemet till en under byggnad
varande 53 000 kW turbin för
Gol-denbergwerk. Som synes av
figuren, skiljer sig denna ej avsevärt
från de förut omnämnda. 7 000 kW
och 53 000 kW turbinerna äro
utförda med 2-stegsavtappning för
matarevattenförvärmning.
Avtappning upp till 4 steg erbjuder inga
konstruktiva svårigheter även vid
stora enheter.
Ljungströmsturbinerna äro
särskilt lämpliga som
mottryckstur-biner, emedan ytterst höga
verkningsgrader kunna erhållas därmed.
Fig. 10 visar sektionen genom en
8 000 kW mottrycksturbin. Denna
turbin är gjord för ett lågt tryck
(14 ata), dvs. har stor
inloppsvolym, varför läckaget blir
synnerligen lågt. Till följd härav kan
man vänta en mycket hög verkningsgrad, vilket
också framgår av fig. 11, som visar en maximal
verkningsgrad av 91,2 % efter regleringsventilen.
När god dellastförbrukning erfordras, utföras
turbinerna med partialreglering, så att vardera
ångkamma-ren för sig kan avstängas och således tre olika
belastningar utan strypning av ångan erhållas. Se fig. 12.
Under senare tiden ha utförts en del mottrycks-
PBOV MED LJUNGSTRÖM M0TTSVCK3TUKB !N
ZODDBeSHUBE.
àSoo/77QO n ’ JOO O.
M-.O ATA, SZS’£ -ii ATA.
20 febr. 1937
Fig. 13. Leverkusen.
13
