Teknisk Tidskrift

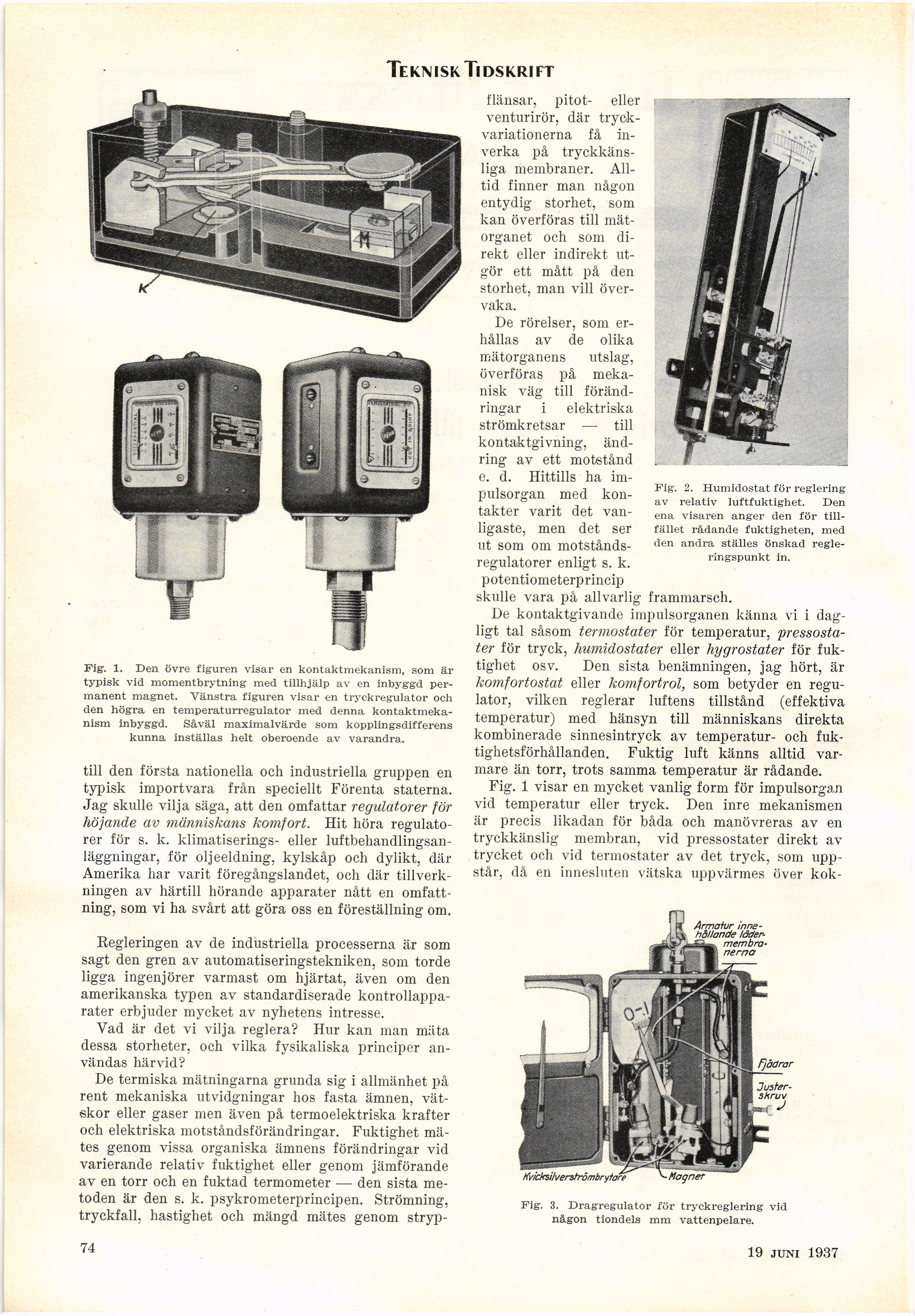

Fig. X. Den övre figuren visar en kontaktmekanism, som är
typisk vid momentbrytning med tillhjälp av en inbyggd
permanent magnet. Vänstra figuren visar en tryckregulator och
den högra en temperaturregulator med denna
kontaktmekanism inbyggd. Såväl maximalvärde som kopplingsdifferens
kunna inställas helt oberoende av varandra.
till den första nationella och industriella gruppen en
typisk importvara från speciellt Förenta staterna.
Jag skulle vilja säga, att den omfattar regulatorer för
höjande av människans komfort. Hit höra
regulatorer för s. k. klimatiserings- eller
luftbehandlingsanläggningar, för oljeeldning, kylskåp och dylikt, där
Amerika har varit föregångslandet, och där
tillverkningen av härtill hörande apparater nått en
omfattning, som vi ha svårt att göra oss en föreställning om.
Regleringen av de industriella processerna är som
sagt den gren av automatiseringstekniken, som torde
ligga ingenjörer varmast om hjärtat, även om den
amerikanska typen av standardiserade
kontrollapparater erbjuder mycket av nyhetens intresse.
Vad är det vi vilja reglera? Hur kan man mäta
dessa storheter, och vilka fysikaliska principer
användas härvid?
De termiska mätningarna grunda sig i allmänhet på
rent mekaniska utvidgningar hos fasta ämnen,
vätekor eller gaser men även på termoelektriska krafter
och elektriska motståndsförändringar. Fuktighet
mätes genom vissa organiska ämnens förändringar vid
varierande relativ fuktighet eller genom jämförande
av en torr och en fuktad termometer — den sista
metoden är den s. k. psykrometerprincipen. Strömning,
tryckfall, hastighet och mängd mätes genom stryp-
flänsar, pitot- eller
venturirör, där
tryckvariationerna få
inverka på
tryckkänsliga membraner.
Alltid finner man någon
entydig storhet, som
kan överföras till
mät-organet och som
direkt eller indirekt
utgör ett mått på den
storhet, man vill
övervaka.
De rörelser, som
erhållas av de olika
mätorganens utslag,
överföras på
mekanisk väg till
förändringar i elektriska
strömkretsar — till
kontaktgivning,
ändring av ett motstånd
e. d. Hittills ha
impulsorgan med
kontakter varit det
vanligaste, men det ser
ut som om
motstånds-regulatorer enligt s. k.
potentiometerprincip
skulle vara på allvarlig frammarsch.
De kontaktgivande impulsorganen känna vi i
dagligt tal såsom termostater för temperatur,
pressostater för tryck, humidostater eller hygrostater för
fuktighet osv. Den sista benämningen, jag hört, är
komfortostat eller komfortrol, som betyder en
regulator, vilken reglerar luftens tillstånd (effektiva
temperatur) med hänsyn till människans direkta
kombinerade sinnesintryck av temperatur- och
fuk-tighetsförhållanden. Fuktig luft känns alltid
varmare än torr, trots samma temperatur är rådande.
Fig. 1 visar en mycket vanlig form för impulsorgan
vid temperatur eller tryck. Den inre mekanismen
är precis likadan för båda och manövreras av en
tryckkänslig membran, vid pressostater direkt av
trycket och vid termostater av det tryck, som
uppstår, då en innesluten vätska uppvärmes över kok-
Fig. 2. Humidostat för reglering
av relativ luftfuktighet. Den
ena visaren anger den för
tillfället rådande fuktigheten, med
den andra ställes önskad
regleringspunkt in.
[-Justerskruv-]
{+Juster-
skruv+}
J
nemo
Fig. 3. Dragregulator för tryckreglering vid
någon tiondels mm vattenpelare.
74
18 sept. 1937
