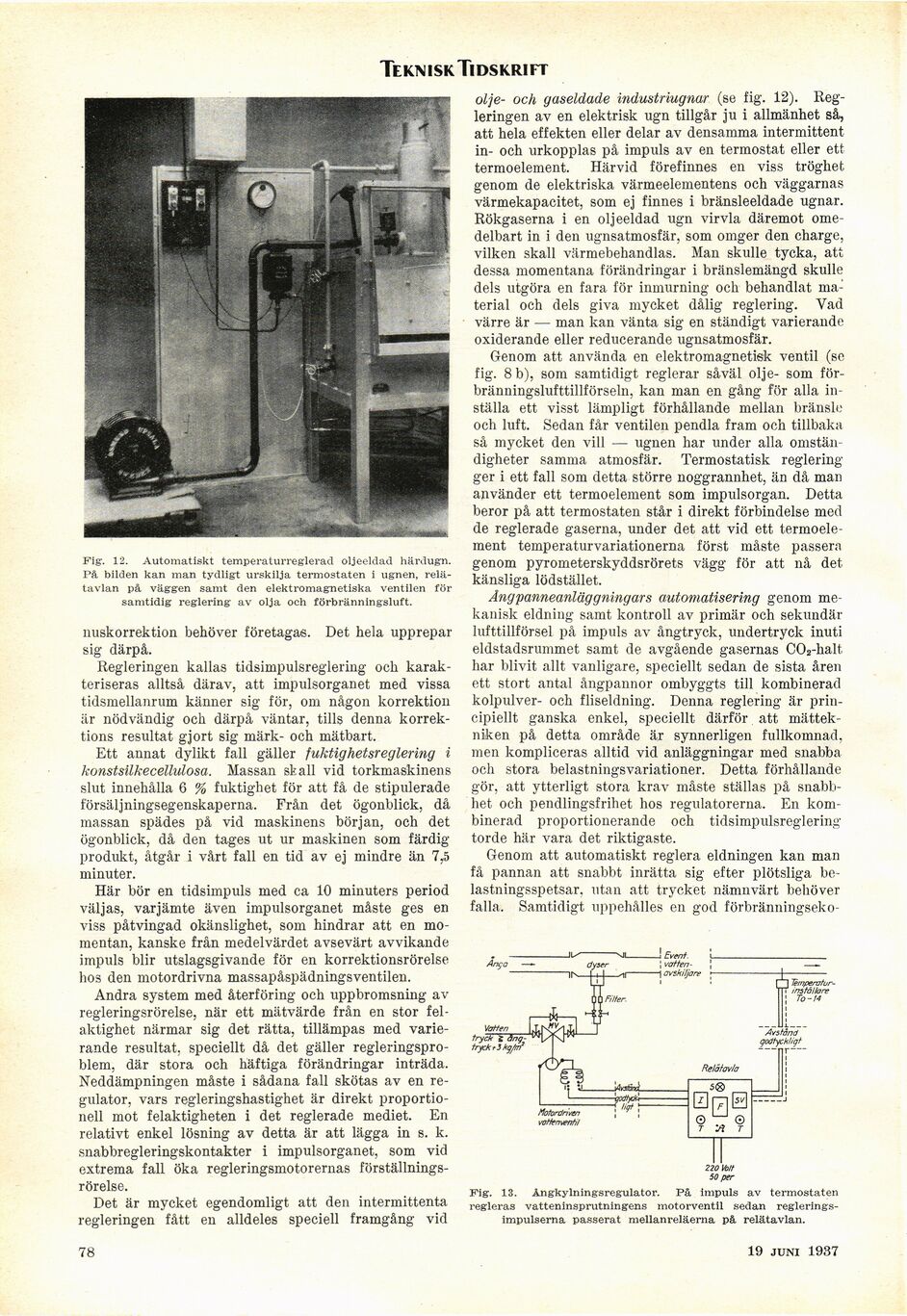

Teknisk Tidskrift
Fig. 12. Automatiskt temperaturreglerad oljeeldad härdugn.
På bilden kan man tydligt urskilja termostaten i ugnen,
relätavlan på väggen samt den elektromagnetiska ventilen för
samtidig reglering av olja och förbränningsluft.
nuskorrektion behöver företagas. Det hela upprepar
sig därpå.
Regleringen kallas tidsimpulsreglering och
karakteriseras alltså därav, att impulsorganet med vissa
tidsmellanrum känner sig för, om någon korrektion
är nödvändig och därpå väntar, tills denna
korrektions resultat gjort sig märk- och mätbart.
Ett annat dylikt fall gäller fuktighetsreglering i
konstsilkecellulosa. Massan skall vid torkmaskinens
slut innehålla 6 % fuktighet för att få de stipulerade
försäljningsegenskaperna. Från det ögonblick, då
massan spädes på vid maskinens början, och det
ögonblick, då den tages ut ur maskinen som färdig
produkt, åtgår i vårt fall en tid av ej mindre än 7,5
minuter.
Här bör en tidsimpuls med ca 10 minuters period
väljas, varjämte även impulsorganet måste ges en
viss påtvingad okänslighet, som hindrar att en
momentan, kanske från medelvärdet avsevärt avvikande
impuls blir utslagsgivande för en korrektionsrörelse
hos den motordrivna massapåspädningsventilen.
Andra system med återföring och uppbromsning av
regleringsrörelse, när ett mätvärde från en stor
felaktighet närmar sig det rätta, tillämpas med
varierande resultat, speciellt då det gäller
regleringsproblem, där stora och häftiga förändringar inträda.
jSTeddämpningen måste i sådana fall skötas av en
regulator, vars regleringshastighet är direkt
proportionell mot felaktigheten i det reglerade mediet. En
relativt enkel lösning av detta är att lägga in s. k.
snabbregleringskontakter i impulsorganet, som vid
extrema fall öka regleringsmotorernas
förställningsrörelse.
Det är mycket egendomligt att den intermittenta
regleringen fått en alldeles speciell framgång vid
olje- och gaseldade industriugnar (se fig. 12).
Regleringen av en elektrisk ugn tillgår ju i allmänhet så,
att hela effekten eller delar av densamma intermittent
in- och urkopplas på impuls av en termostat eller ett
termoelement. Härvid förefinnes en viss tröghet
genom de elektriska värmeelementens och väggarnas
värmekapacitet, som ej finnes i bränsleeldade ugnar.
Rökgaserna i en oljeeldad ugn virvla däremot
omedelbart in i den ugnsatmosfär, som omger den charge,
vilken skall värmebehandlas. Man skulle tycka, att
dessa momentana förändringar i bränslemängd skulle
dels utgöra en fara för inmurning och behandlat
material och dels giva mycket dålig reglering. Yad
värre är — man kan vänta sig en ständigt varierande
oxiderande eller reducerande ugnsatmosfär.
Genom att använda en elektromagnetisk ventil (se
fig. 8 b), som samtidigt reglerar såväl olje- som
för-bränningslufttillförseln, kan man en gång för alla
inställa ett visst lämpligt förhållande mellan bränsle
och luft. Sedan får ventilen pendla fram och tillbaka
så mycket den vill — ugnen har under alla
omständigheter samma atmosfär. Termostatisk
reglering-ger i ett fall som detta större noggrannhet, än då man
använder ett termoelement som impulsorgan. Detta
beror på att termostaten står i direkt förbindelse med
de reglerade gaserna, under det att vid ett
termoelement temperaturvariationerna först måste passera
genom pyrometerskyddsrörets vägg för att nå det
känsliga lödstället.
Ångpanneanläggningars automatisering genom
mekanisk eldning samt kontroll av primär och sekundär
lufttillförsel på impuls av ångtryck, undertryck inuti
eldstadsrummet samt de avgående gasernas C02-halt
har blivit allt vanligare, speciellt sedan de sista åren
ett stort antal ångpannor ombyggts till kombinerad
kolpulver- och fliseldning. Denna reglering är
principiellt ganska enkel, speciellt därför att
mättekniken på detta område är synnerligen fullkomnad,
men kompliceras alltid vid anläggningar med snabba
och stora belastningsvariationer. Detta förhållande
gör, att ytterligt stora krav måste ställas på
snabbhet och pendlingsfrihet hos regulatorerna. En
kombinerad proportionerande och tidsimpulsreglering
torde här vara det riktigaste.
Genom att automatiskt reglera eldningen kan man
få pannan att snabbt inrätta sig efter plötsliga
belastningsspetsar. utan att trycket nämnvärt behöver
falla. Samtidigt uppehälles en god förbränningseko-
Fig. 13. Ängkylningsregulator. På impuls av termostaten
regleras vatteninsprutningens motorventil sedan
regleringsimpulserna passerat mellanreläerna på relätavlan.
78
19 juni 1937
