Mekanik
En fråga, som synnerligen intimt sammanhänger
med automatisk reglering, är fjärrmätning och
fjärr-reglering. Det har gjorts ganska mycket reklam för
centralisering av ventiler inom industrier och
kraftverk med mycket förgrenat rörledningsnät.
Ventilerna sammanföras därvid till en enda ventilcentral,
som kan göras koncentrerad och översiktlig.
Nackdelen är emellertid den, att såväl klena som grova
ledningar kanske måste dragas i långa omvägar,
vilket är dyrt och medför friktionsförluster.
Bra mycket enklare är det då att draga
ledningarna raka vägen till sina förbrukningsplatser och
insätta elektriskt styrda motor- eller magnetventiler
på lämpliga punkter. De elektriska
manöverledningarna till dessa avstängningsorgan samlas till en
central tavla, där manöverströmbrytare och
lägesmarke-ringslampor äro placerade. På samma tavla kan
man dessutom få en indikering av varje ventils
exakta läge, om man förser ventilerna t. e. med
potentiometermotstånd.
Om den elektriska kraftöverföringen blir för svag
eller olämplig vid snabba manövreringar, kan man
använda pneumatisk eller hydraulisk hjälpkraft, som
kopplas in på elektrisk väg.
Det blir billigare att draga de klena ledningarna
för tryckmediet än att göra krokar på
10—20"-led-ningar. Denna typ av reglering har även sista åren
införts som detaljer i turbinregulatorer och vid
manövrering av dieselelektriska lokomotiv.
Det är genomgående, att amorteringstiden på en
inköpt regulatorutrustning räknas ganska kort.
Därför lönar det sig i allmänhet inte att införa
regulatorer på apparater eller system med kort
utnyttjningstid, om ej speciella förhållanden, t. e. kvalitet
eller brist på tränat folk, föreligga. I högkonjunktur
gör sig alltså regulatorbehovet alltmera gällande, men
det är dock ofta att i brådskande tider har man
ej tid att anskaffa regulatorer, som det ju tar en
del besvär att inmontera och justera. Under
lågkonjunktur har emellertid den tekniska personalen mera
tid att ägna sig åt den tekniska utvecklingen inte
bara av maskinerna utan även av produkternas
konkurrensmässiga kvalitet.
Vi komma nu fram till de automatiska
anordningarnas användning som säkerhetsanordningar mot
otillåtna temperaturer, tryck, vätskenivåer osv. Inom
varje manuell-, halv- eller helautomatisk ång- eller
vattenkraftstation ha vi det stora problemet om
överströms- och överspänningsskydd. De ledande
elektriska företagen ha under de sista 15 åren utfört ett.
oerhört undersöknings- och experimentarbete inom
detta område, och övervakningsutrustningarna
utgöra numera en som självklar ansedd och relativt
dyrbar del av anläggningskostnaden.
Temperaturövervakningen i maskinlager och på viktigare ställen
inom industriella anläggningar skötes av termostater,
motståndstermometrar eller termoelement, som
antingen ge signal eller också kunna ge impuls till
momentana automatiska säkerhetsåtgärder.
Den automatiska brandalarmen består av ett system
av kontakter, vars kontaktställen smälta vid viss
relativt låg temperatur.
Tjuvalarm utnyttjar fotocellernas egenskap att
vara känsliga för ultraröda strålknippen, som osyn-

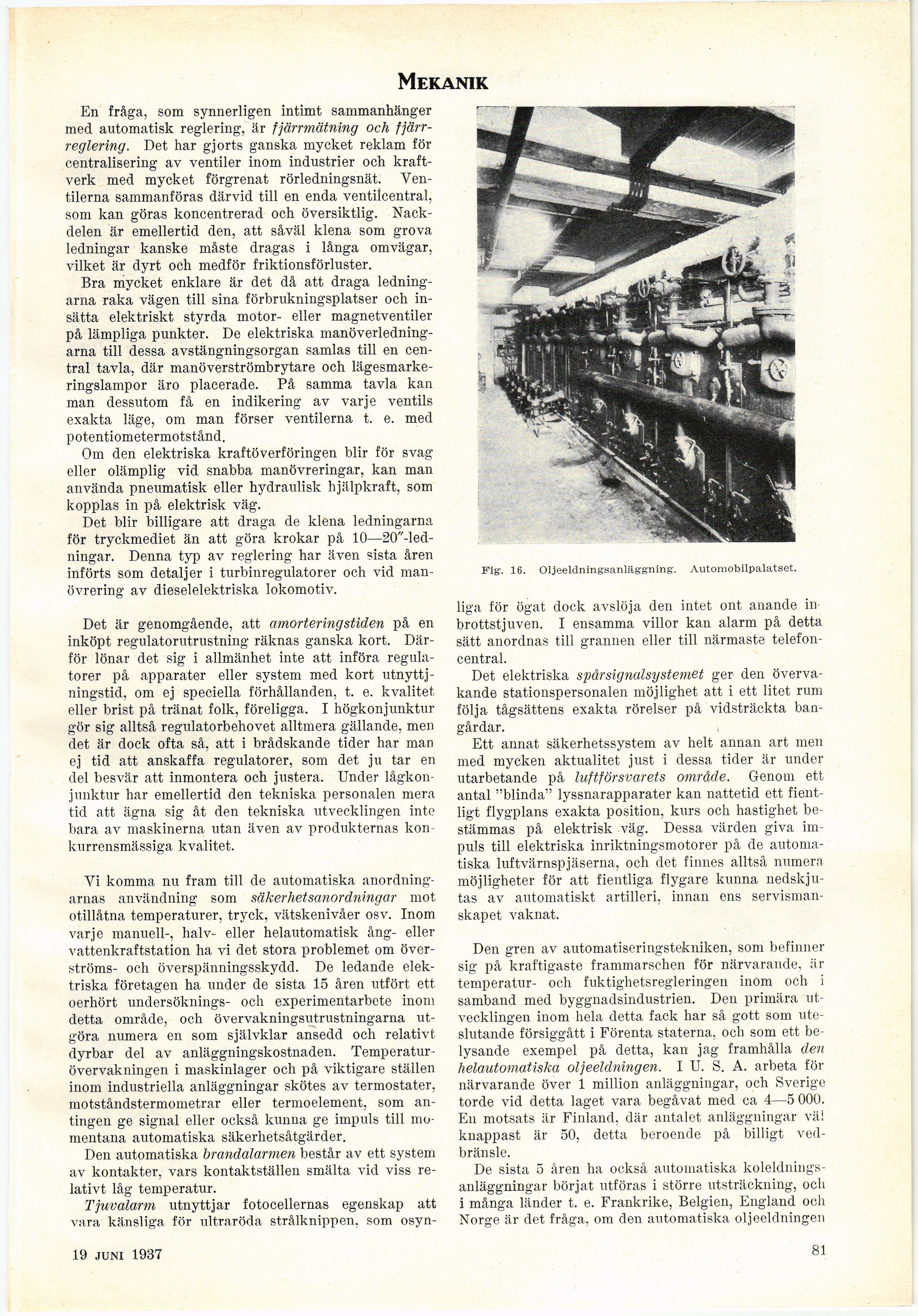

Fig\ 16. Oljeeldningsanläggning-. Automobilpalatset.
liga för ögat dock avslöja den intet ont anande in
brottstj nven. I ensamma villor kan alarm på detta
sätt anordnas till grannen eller till närmaste
telefon-central.
Det elektriska spår signalsystemet ger den
övervakande stationspersonalen möjlighet att i ett litet rum
följa tågsättens exakta rörelser på vidsträckta
bangårdar.
Ett annat säkerhetssystem av helt annan art men
med mycken aktualitet just i dessa tider är under
utarbetande på luftförsvarets område. Genom ett
antal "blinda" lyssnarapparater kan nattetid ett
fientligt flygplans exakta position, kurs och hastighet
bestämmas på elektrisk väg. Dessa värden giva
impuls till elektriska inriktningsmotorer på de
automatiska luftvärnspjäserna, och det finnes alltså numera
möjligheter för att fientliga flygare kunna
nedskjutas av automatiskt artilleri, innan ens
servismanskapet vaknat.
Den gren av automatiseringstekniken, som befinner
sig på kraftigaste frammarschen för närvarande, är
temperatur- och fuktighetsregleringen inom och i
samband med byggnadsindustrien. Den primära
utvecklingen inom hela detta fack har så gott som
uteslutande försiggått i Förenta staterna, och som ett
belysande exempel på detta, kan jag framhålla den
helautomatiska oljeeldningen. I U. S. A. arbeta för
närvarande över 1 million anläggningar, och Sverige
torde vid detta laget vara begåvat med ca 4—5 000.
En motsats är Finland, där antalet anläggningar vä!
knappast är 50, detta beroende på billigt
vedbränsle.
De sista 5 åren ha också automatiska
koleldnings-anläggningar börjat utföras i större utsträckning, och
i många länder t. e. Frankrike, Belgien, England och
Norge är det fråga, om den automatiska oljeeldningen
19 juni 1937
81
