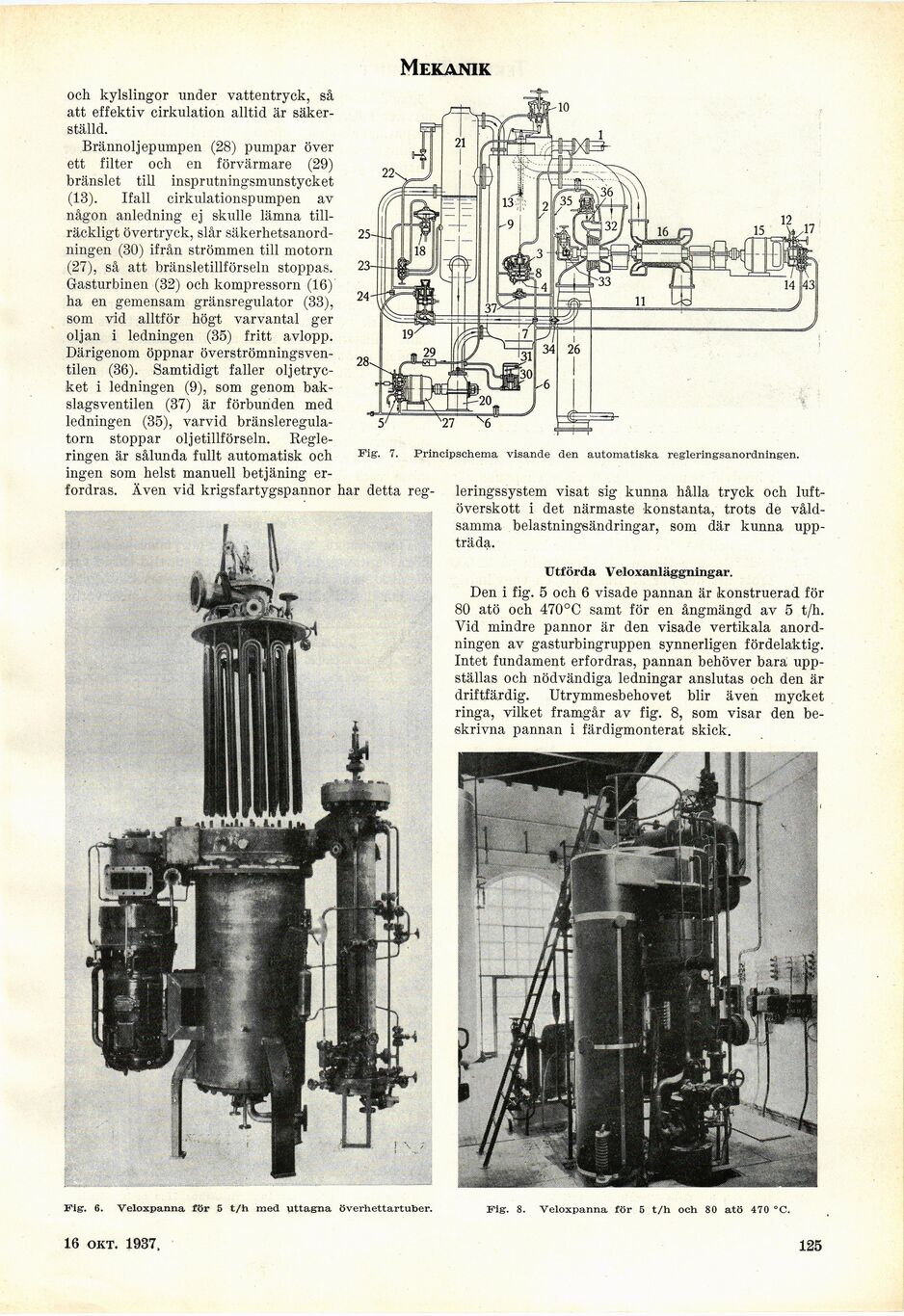

Mekanik
Fig. 6. Veloxpanna för 5 t/h med uttagna överhettartuber. Fig. 8. Veloxpanna för 5 t/h och 80 atö 470 °C.
och kylslingor under vattentryck, så
att effektiv cirkulation alltid är
säkerställd.
Brännoljepumpen (28) pumpar över
ett filter och en förvärmare (29)
bränslet till insprutningsmunstycket
(13). Ifall cirkulationspumpen av
någon anledning ej skulle lämna
tillräckligt övertryck, slår
säkerhetsanordningen (30) ifrån strömmen till motorn
(27), så att bränsletillförseln stoppas.
Gasturbinen (32) och kompressorn (16)
ha en gemensam gränsregulator (33),
som vid alltför högt varvantal ger
oljan i ledningen (35) fritt avlopp.
Därigenom öppnar
överströmningsventilen (36). Samtidigt faller
oljetrycket i ledningen (9), som genom
bakslagsventilen (37) är förbunden med
ledningen (35), varvid
bränsleregulatorn stoppar oljetillförseln.
Regleringen är sålunda fullt automatisk och
ingen som helst manuell betjäning
erfordras. Även vid krigsfartygspannor har detta reg-
leringssystem visat sig kunna hålla tryck och
luftöverskott i det närmaste konstanta, trots de
våldsamma belastningsändringar, som där kunna
uppträda.
Utförda Veloxanläggningar.
Den i fig. 5 och 6 visade pannan är konstruerad för
80 atö och 470°C samt för en ångmängd av 5 t/h.
Vid mindre pannor är den visade vertikala
anordningen av gasturbingruppen synnerligen fördelaktig.
Intet fundament erfordras, pannan behöver bara
uppställas och nödvändiga ledningar anslutas och den är
driftfärdig. Utrymmesbehovet blir även mycket
ringa, vilket framgår av fig. 8, som visar den
beskrivna pannan i färdigmonterat skick.
16 okt. 1937.
125
Fig. 7. Principschema visande den automatiska regleringsanordningen.
