Teknisk Tidskrift

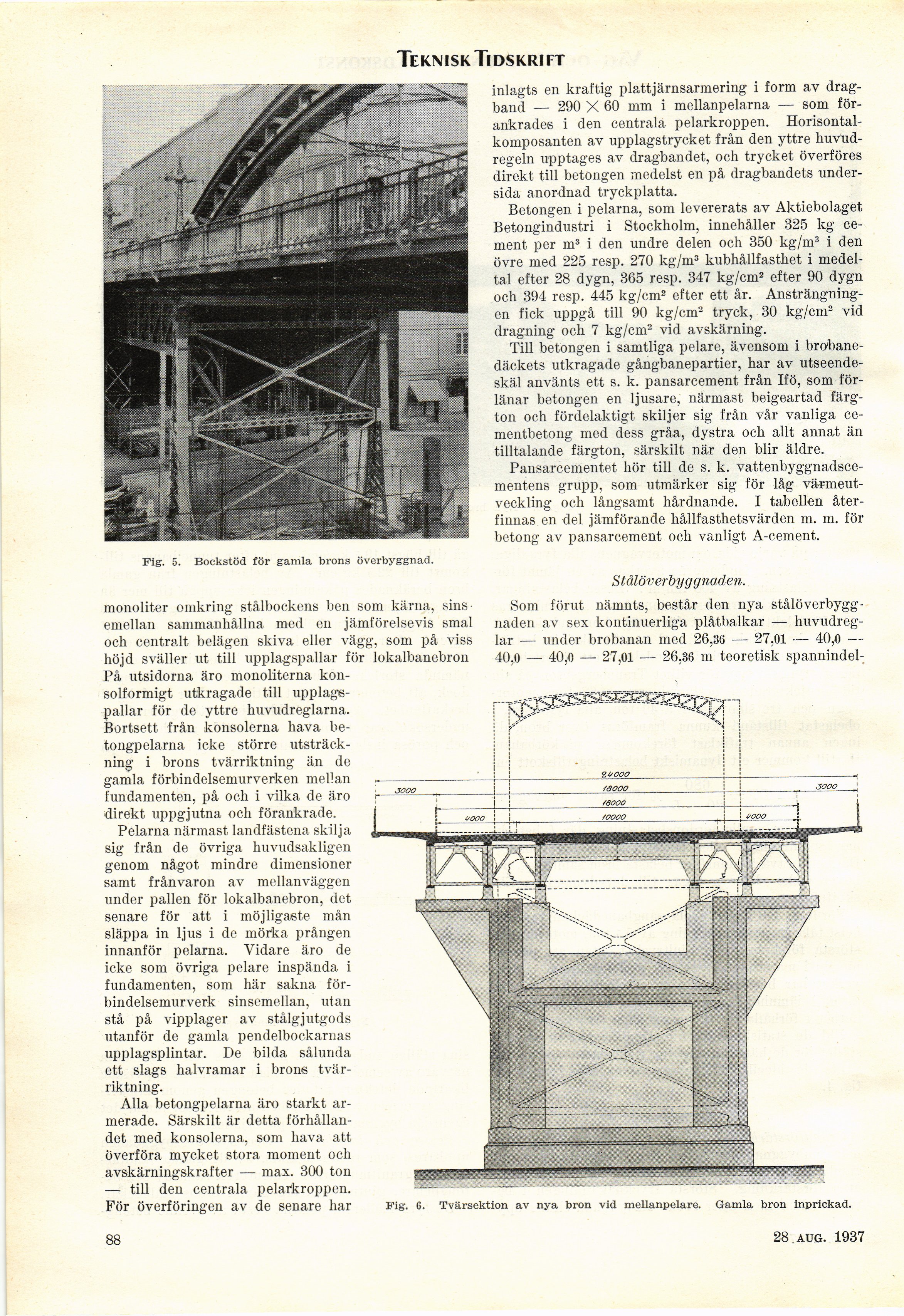

Fig. 5. Bockstöd för gamla brons överbyggnad.
inlagts en kraftig plattjärnsarmering i form av
dragband — 290 X 60 mm i mellanpelarna — som
förankrades i den centrala pelarkroppen.
Horisontal-komposanten av upplagstrycket från den yttre
huvudregeln upptages av dragbandet, och trycket överföres
direkt till betongen medelst en på dragbandets
undersida anordnad tryckplatta.
Betongen i pelarna, som levererats av Aktiebolaget
Betongindustri i Stockholm, innehåller 325 kg
cement per m3 i den undre delen och 350 kg/m3 i den
övre med 225 resp. 270 kg/m3 kubhållfasthet i
medeltal efter 28 dygn, 365 resp. 347 kg/cm2 efter 90 dygn
och 394 resp. 445 kg/cm2 efter ett år.
Ansträngningen fick uppgå till 90 kg/cm2 tryck, 30 kg/cm2 vid
dragning och 7 kg/cm2 vid avskärning.
Till betongen i samtliga pelare, ävensom i
brobane-däckets utkragade gångbanepartier, har av
utseendeskäl använts ett s. k. pansarcement från Ifö, som
förlänar betongen en ljusare, närmast beigeartad
färgton och fördelaktigt skiljer sig från vår vanliga
cementbetong med dess gråa, dystra och allt annat än
tilltalande färgton, särskilt när den blir äldre.
Pansarcementet hör till de s. k.
vattenbyggnadscementens grupp, som utmärker sig för låg
värmeutveckling och långsamt hårdnande. I tabellen
återfinnas en del jämförande hållfasthetsvärden m. m. för
betong av pansarcement och vanligt A-cement.
Stålöverbyggnaden.
monoliter omkring stålbockens ben som kärna, sins
emellan sammanhållna med en jämförelsevis smal
och centralt belägen skiva eller vägg, som på viss
höjd sväller ut till upplagspallar för lokalbanebron
På utsidorna äro monoliterna
kon-solformigt utkragade till
upplags-pallar för de yttre huvudreglarna.
Bortsett från konsolerna hava
betongpelarna icke större
utsträckning i brons tvärriktning än de
gamla förbindelsemurverken mellan
fundamenten, på och i vilka de äro
direkt uppgjutna och förankrade.
Pelarna närmast landfästena skilja
sig från de övriga huvudsakligen
genom något mindre dimensioner
samt frånvaron av mellanväggen
under pallen för lokalbanebron, det
senare för att i möjligaste mån
släppa in ljus i de mörka prången
innanför pelarna. Vidare äro de
icke som övriga pelare inspända i
fundamenten, som här sakna
för-bindelsemurverk sinsemellan, utan
stå på vipplager av stålgjutgods
utanför de gamla pendelbockarnas
upplagsplintar. De bilda sålunda
ett slags halvramar i brons
tvärriktning.
Alla betongpelarna äro starkt
armerade. Särskilt är detta
förhållandet med konsolerna, som hava att
överföra mycket stora moment och
avskärningskrafter — max. 300 ton
— till den centrala pelarkroppen.
För överföringen av de senare har
Som förut nämnts, består den nya
stålöverbyggnaden av sex kontinuerliga plåtbalkar —
huvudreglar — under brobanan med 26,36 — 27,01 — 40,0 —
40,0 — 40,0 — 27,01 — 26,36 m teoretisk spannindel-
Flg. 6. Tvärsektion av nya bron vid mellanpelare. Gamla bron inprickad.
