Vag och Vvttenbyggnadskonst
Fig’.. 5. Bedömning 5 A. I verkstaden horisontalt svetsad fog.
Fig. 6. Bedömning 4 A. Under montaget vertikalt svetsad
fog.
ner, som enligt den tyska bedömningen ej ansetts
nödvändiga.
Självfallet kan ej alltid undvikas, att bedömningen
blir i viss mån subjektiv. För att så tydligt som
möjligt motivera betygssättningen och klarlägga
tolkningen, bör emellertid protokollet för varje film
förses med kommentarer, som angiva felens art m. m.
Av värde vid studiet av filmer är, att samtliga data
från själva upptagningen anges i protokollet.
Fig. 4 upptager ett protokollsformulär, som
använts vid de utförda undersökningarna.

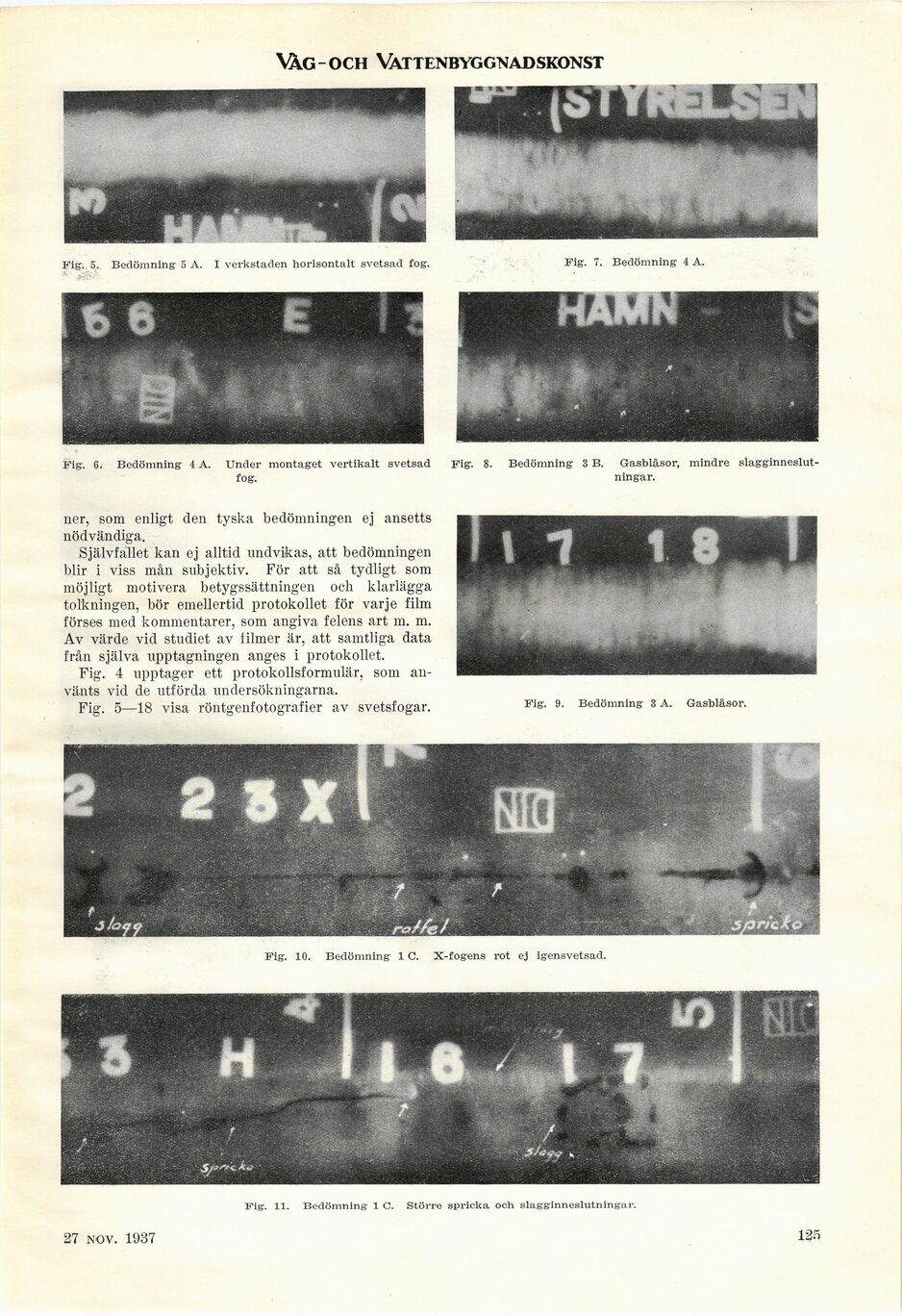

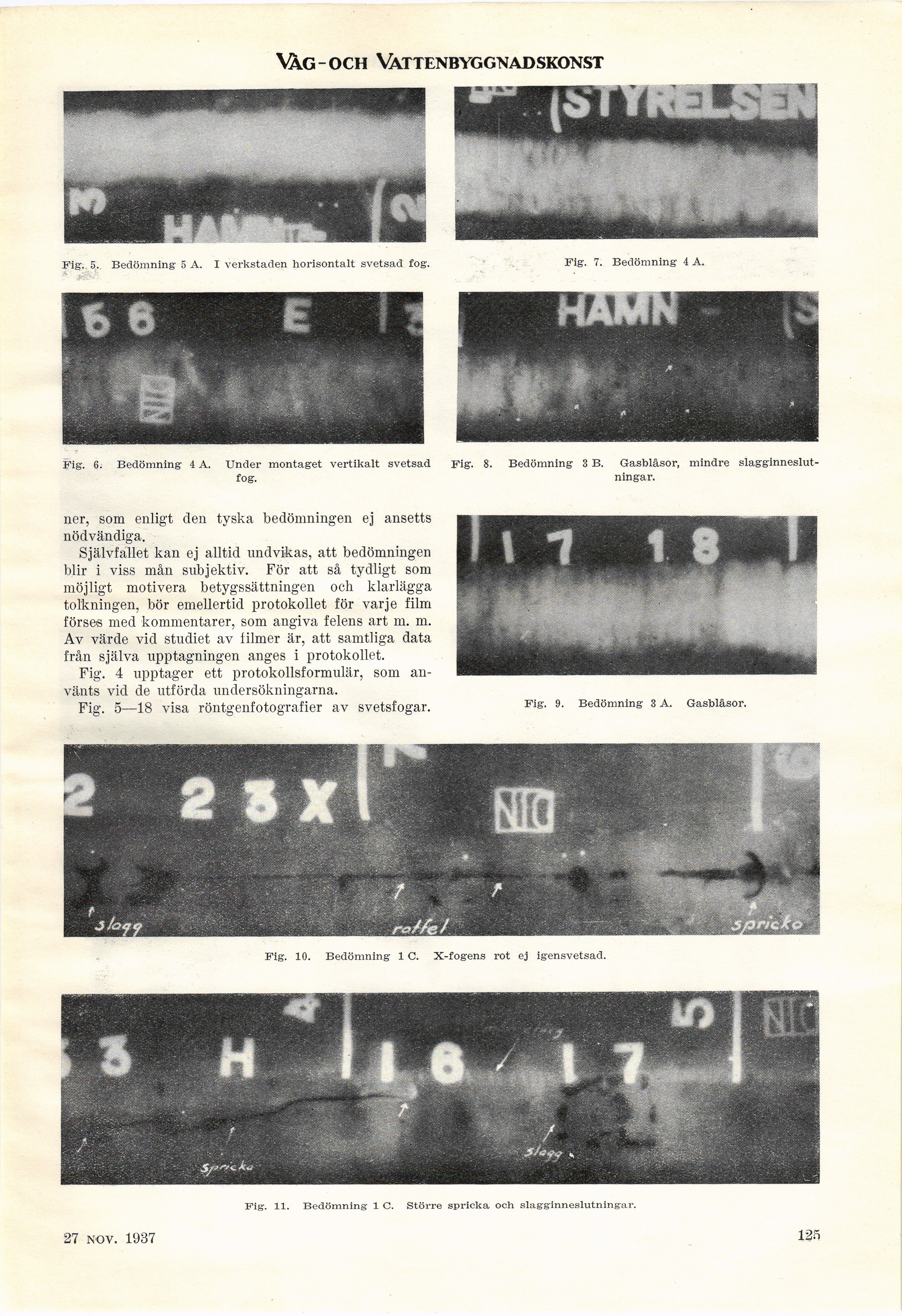

Fig. 5—18 visa röntgenfotografier av svetsfogar.
Fig. 8. Bedömning 3 B. Gasblåsor, mindre
slagginneslutningar.
Fig. 9. Bedömning 3 A. Gasblåsor.
Fig. 10. Bedömning 1 C. X-fogens rot ej igensvetsad.
Fig. 11. Bedömning- 1 C. Större spricka och slagginneslutningar.
25 dec. 1937
125
Fig. 7. Bedömning 4 A.
