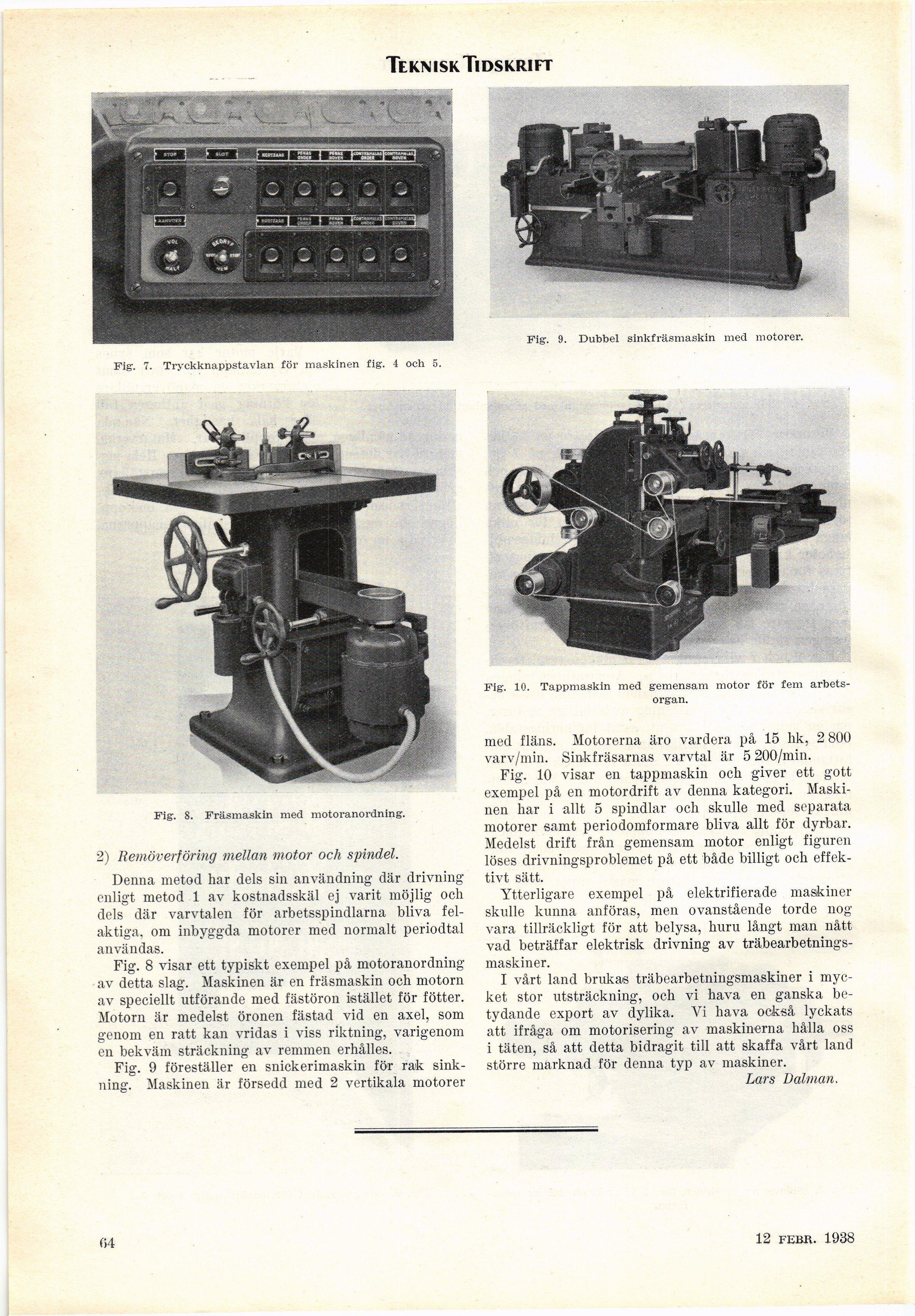

Teknisk Tidskrift
Fig-. 8. Fräsmaskin med motoranordning.
2) Remöverföring mellan motor och spindel.
Denna metod har dels sin användning där drivning
enligt metod 1 av kostnadsskäl ej varit möjlig och
dels där varvtalen för arbetsspindlarna bliva
felaktiga, om inbyggda motorer med normalt periodtal
användas.
Fig. 8 visar ett typiskt exempel på motoranordning
av detta slag. Maskinen är en fräsmaskin och motorn
av speciellt utförande med fästöron istället för fötter.
Motorn är medelst öronen fästad vid en axel, som
genom en ratt kan vridas i viss riktning, varigenom
en bekväm sträckning av remmen erhålles.
Fig. 9 föreställer en snickerimaskin för rak
sinkning. Maskinen är försedd med 2 vertikala motorer
med fläns. Motorerna äro vardera på 15 hk, 2 800
varv/min. Sinkfräsarnas varvtal är 5 200/min.
Fig. 10 visar en tappmaskin och giver ett gott
exempel på en motordrift av denna kategori.
Maskinen har i allt 5 spindlar och skulle med separata
motorer samt periodomformare bliva allt för dyrbar.
Medelst drift från gemensam motor enligt figuren
löses drivningsproblemet på ett både billigt och
effektivt sätt.
Ytterligare exempel på elektrifierade maskiner
skulle kunna anföras, men ovanstående torde nog
vara tillräckligt för att belysa, huru långt man nått
vad beträffar elektrisk drivning av
träbearbetningsmaskiner.
I vårt land brukas träbearbetningsmaskiner i
mycket stor utsträckning, och vi hava en ganska
betydande export av dylika. Yi hava också lyckats
att ifråga om motorisering av maskinerna hålla oss
i täten, så att detta bidragit till att skaffa vårt land
större marknad för denna typ av maskiner.
Lars Dalman.
Fig. 7. Tryckknappstavlan för maskinen fig. 4 och 5.
Fig. 9. Dubbel sinkfräsmaskin med motorer.
Fig. 10. Tappmaskin med gemensam motor för fem
arbetsorgan.
80 12 mars 1938
