Teknisk Tidskrift

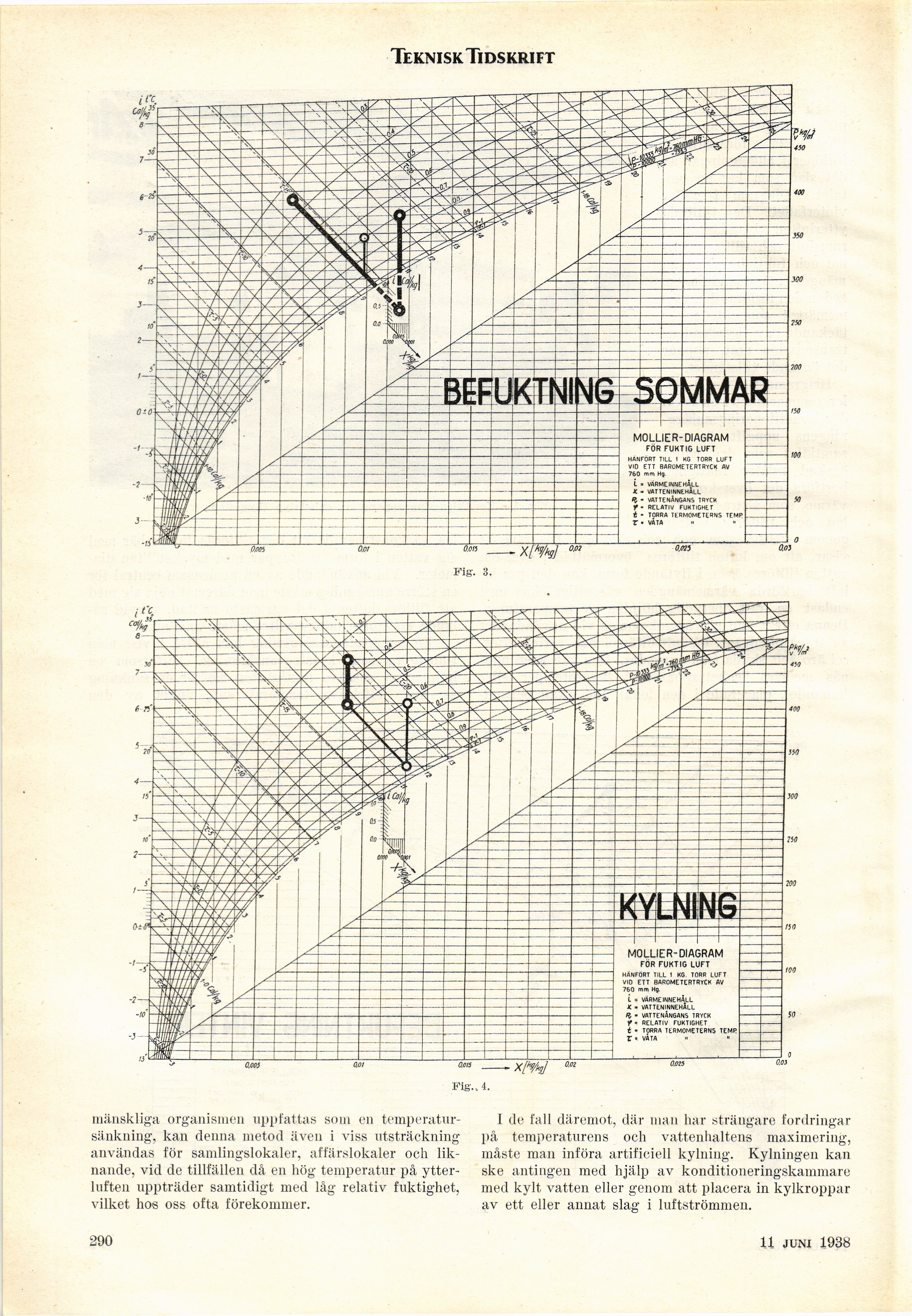

MOLLIER-DIAGRAM
FÖR FUKTIG LUFT
HÄNFÖRT TILL 1 KG TORR LUFT
VID ETT BAROMETERTRYCK AV
760 mm Hg.
L = VÄRME INNE HALL
K - VATTENINNEHÅLL
- VATTENÅNGANS TRYCK
f - RELATIV FUKTIGHET
t • TORRA TERMOMETERNS TEMP
r • VÄTA It "
Fig’. 3.
Fig., 4.
MOLLIER-DIAGRAM
FÖR FUKTIG LUFT
HÅNFÖRT TILL 1 KG TORR LUFT
VIO ETT BAROMETERTRYCK AV
760 mm Hg.
i - VÄRMEINNEHÅLL
JC - VATTENINNEHÅLL
fi ’ VATTENÅNGANS TRYCK
f - RELATIV FUKTIGHET
t - TORRA TERMOMETERNS TEMR
r * VÅTA » »
mänskliga organismen uppfattas som en
temperatursänkning, kan denna metod även i viss utsträckning
användas för samlingslokaler, affärslokaler och
liknande, vid de tillfällen då en hög temperatur på
ytterluften uppträder samtidigt med låg relativ fuktighet,
vilket hos oss ofta förekommer.
1 de fall däremot, där man har strängare fordringar
på temperaturens och vattenhaltens maximering,
måste man införa artificiell kylning. Kylningen kan
ske antingen med hjälp av konditioneringskammare
med kylt vatten eller genom att placera in kylkroppar
av ett eller annat slag i luftströmmen.
290
16 juli 1938
