TekniskTidskrift
■

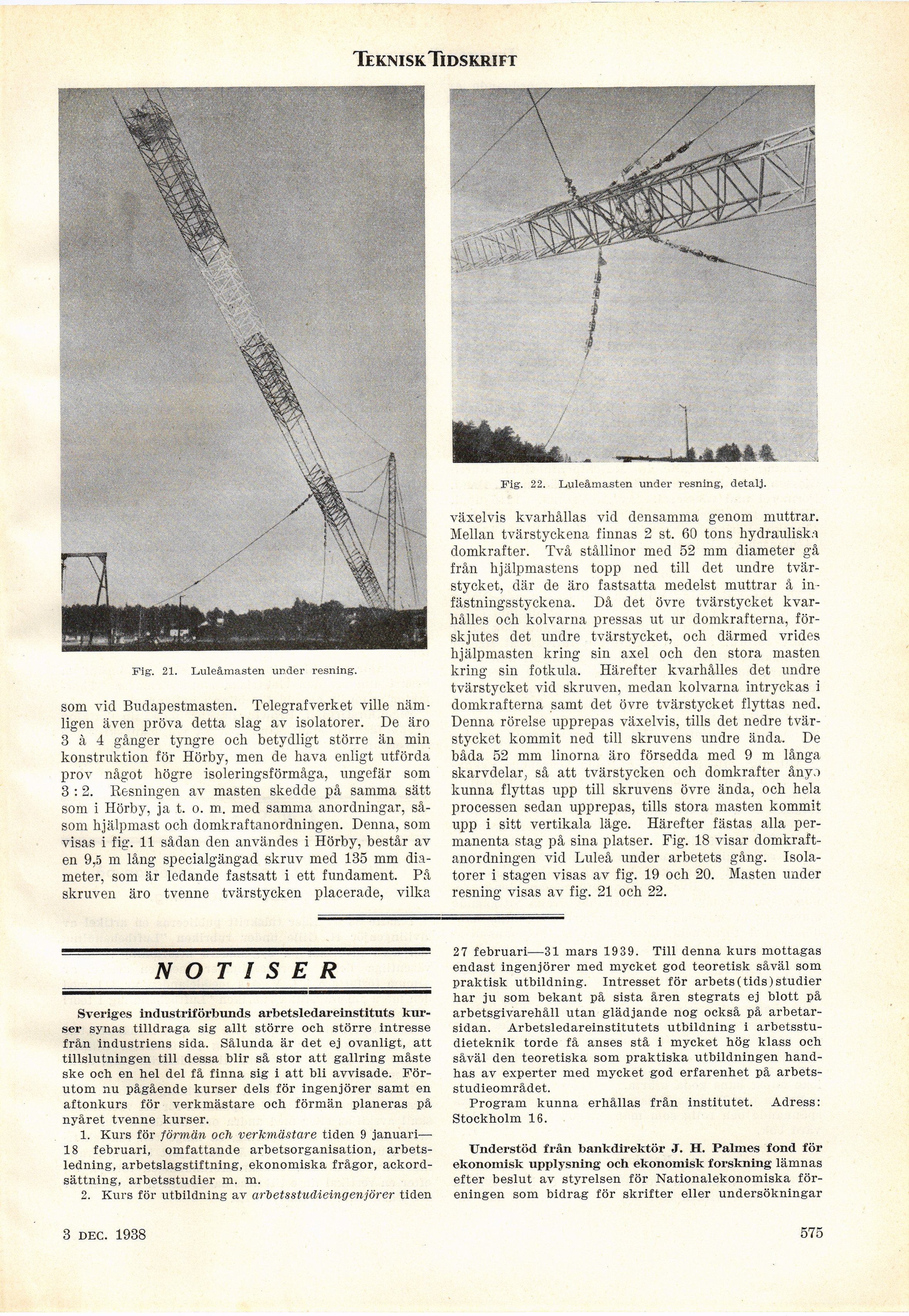

Fig. 21. Luleåmasten under resning.
som vid Budapestmasten. Telegrafverket ville
nämligen även pröva detta slag av isolatorer. De äro
3 à 4 gånger tyngre och betydligt större än min
konstruktion för Hörby, men de hava enligt utförda
prov något högre isoleringsförmåga, ungefär som
3 :2. Resningen av masten skedde på samma sätt
som i Hörby, ja t. o. m. med samma anordningar,
såsom hjälpmast och domkraftanordningen. Denna, som
visas i fig. 11 sådan den användes i Hörby, består av
en 9,5 m lång specialgängad skruv med 135 mm
diameter, som är ledande fastsatt i ett fundament. På
skruven äro tvenne tvärstycken placerade, vilka
Fig. 22. Luleåmasten under resning, detalj.
växelvis kvarhållas vid densamma genom muttrar.
Mellan tvärstyckena finnas 2 st. 60 tons hydrauliska
domkrafter. Två stållinor med 52 mm diameter gå
från hjälpmastens topp ned till det undre
tvärstycket, där de äro fastsatta medelst muttrar å
infästningsstyckena. Då det övre tvärstycket
kvarhålles och kolvarna pressas ut ur domkrafterna,
förskjutes det undre tvärstycket, och därmed vrides
hjälpmasten kring sin axel och den stora masten
kring sin fotkula. Härefter kvarhålles det undre
tvärstycket vid skruven, medan kolvarna intryckas i
domkrafterna samt det övre tvärstycket flyttas ned.
Denna rörelse upprepas växelvis, tills det nedre
tvärstycket kommit ned till skruvens undre ända. De
båda 52 mm linorna äro försedda med 9 m långa
skarvdelar, så att tvärstycken och domkrafter ånyo
kunna flyttas upp till skruvens övre ända, och hela
processen sedan upprepas, tills stora masten kommit
upp i sitt vertikala läge. Härefter fästas alla
permanenta stag på sina platser. Fig. 18 visar
domkraftanordningen vid Luleå under arbetets gång.
Isolatorer i stagen visas av fig. 19 och 20. Masten under
resning visas av fig. 21 och 22.
NOTISER
Sveriges industriförbunds arbetsledareinstituts
kurser synas tilldraga sig allt större och större intresse
från industriens sida. Sålunda är det ej ovanligt, att
tillslutningen till dessa blir så stor att gallring måste
ske och en hel del få finna sig i att bli avvisade.
Förutom nu pågående kurser dels för ingenjörer samt en
aftonkurs för verkmästare och förmän planeras på
nyåret tvenne kurser.
1. Kurs för förmän och verkmästare tiden 9 januari—•
18 februari, omfattande arbetsorganisation,
arbetsledning, arbetslagstiftning, ekonomiska frågor,
ackordsättning, arbetsstudier m. m.
2. Kurs för utbildning av arbetsstudieingenjörer tiden
27 februari—31 mars 1939. Till denna kurs mottagas
endast ingenjörer med mycket god teoretisk såväl som
praktisk utbildning. Intresset för arbets (tids) studier
har ju som bekant på sista åren stegrats ej blott på
arbetsgivarehåll utan glädjande nog också på
arbetar-sidan. Arbetsledareinstitutets utbildning i
arbetsstu-dieteknik torde få anses stå i mycket hög klass och
såväl den teoretiska som praktiska utbildningen
handhas av experter med mycket god erfarenhet på
arbets-studieområdet.
Program kunna erhållas från institutet. Adress:
Stockholm 16.
Understöd frän bankdirektör J. H. Palmes fond för
ekonomisk upplysning och ekonomisk forskning lämnas
efter beslut av styrelsen för Nationalekonomiska
föreningen som bidrag för skrifter eller undersökningar
3 dec. 1938
575
