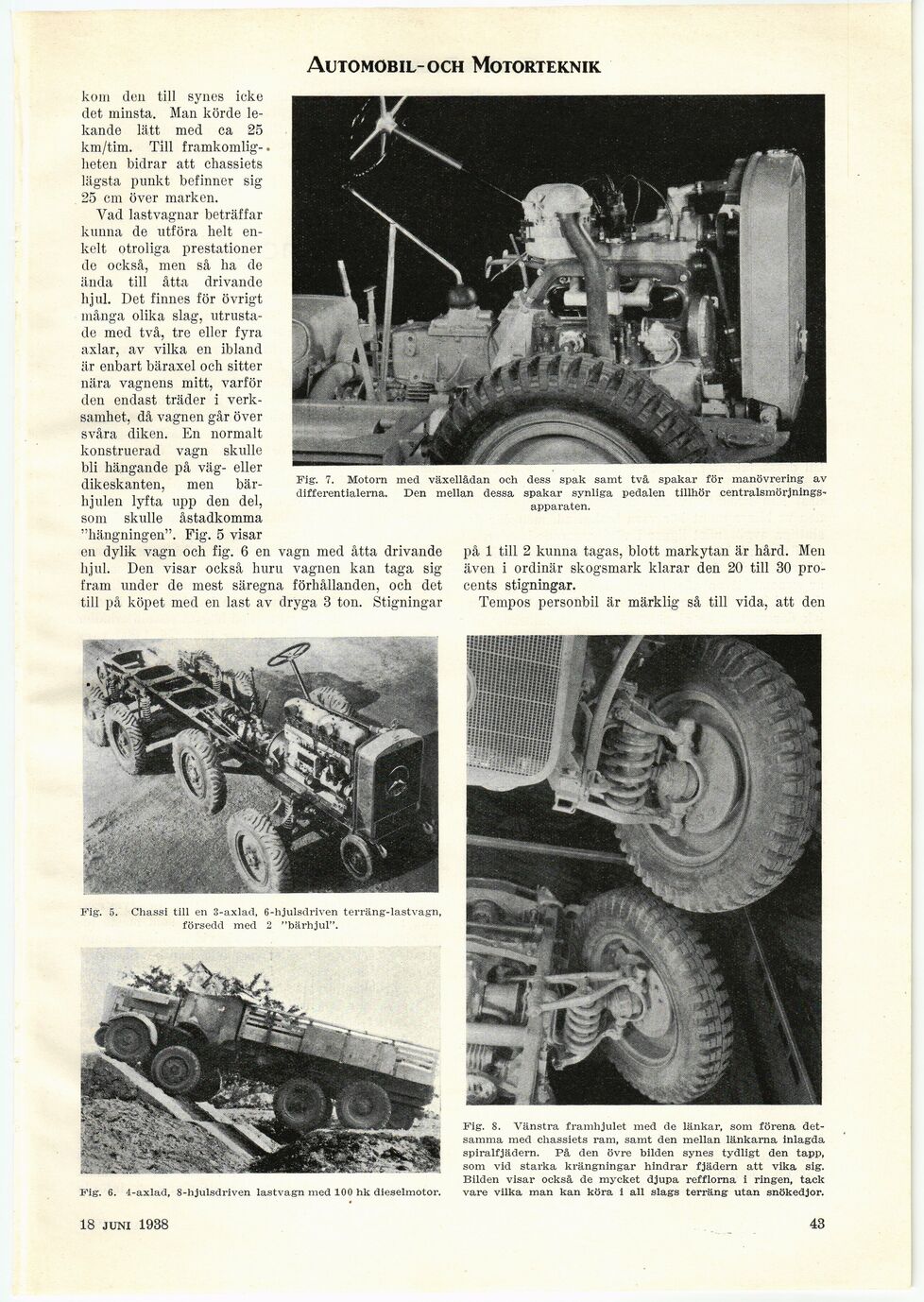

Automobil-och Motorteknik.
kom den till synes icke
det minsta. Man körde
lekande lätt med ca 25
km/tim. Till framkomlig- .
heten bidrar att chassiets
lägsta punkt befinner sig
25 cm över marken.
Vad lastvagnar beträffar
kunna de utföra helt
enkelt otroliga prestationer
de också, men så ha de
ända till åtta drivande
hjul. Det finnes för övrigt
många olika slag,
utrustade med två, tre eller fyra
axlar, av vilka en ibland
är enbart bäraxel och sitter
nära vagnens mitt, varför
den endast träder i
verksamhet, då vagnen går över
svåra diken. En normalt
konstruerad vagn skulle
bli hängande på väg- eller
dikeskanten, men
bär-hjulen lyfta upp den del,
som skulle åstadkomma
"hängningen". Fig. 5 visar
en dylik vagn och fig. 6 en vagn med åtta drivande
hjul. Den visar också huru vagnen kan taga sig
fram under de mest säregna förhållanden, och det
till på köpet med en last av dryga 3 ton. Stigningar
Fig. 7. Motorn med växellådan och dess spak samt två spakar för manövrering av
differentialerna. Den mellan dessa spakar synliga pedalen tillhör centralsmörjnings-
apparaten.
på 1 till 2 kunna tagas, blott markytan är hård. Men
även i ordinär skogsmark klarar den 20 till 30
procents stigningar.
Tempos personbil är märklig så till vida, att den
Fig. 8. Vänstra framhjulet med de länkar, som förena
detsamma med chassiets ram, samt den mellan länkarna inlagda
spiralfjädern. På den övre bilden synes tydligt den tapp,
som vid starka krängningar hindrar fjädern att vika sig.
Bilden visar också de mycket djupa refflorna i ringen, tack
vare vilka man kan köra i all slags terräng utan snökedjor.
Fig. 5. Chassi till en 3-axlad, 6-hjulsdriven terräng-lastvagn,
försedd med 2 "bärhjul".
Fig. 6. 4-axlad, 8-hjulsdriven lastvagn med 100 hk dieselmotor.
17 sept. 1938
