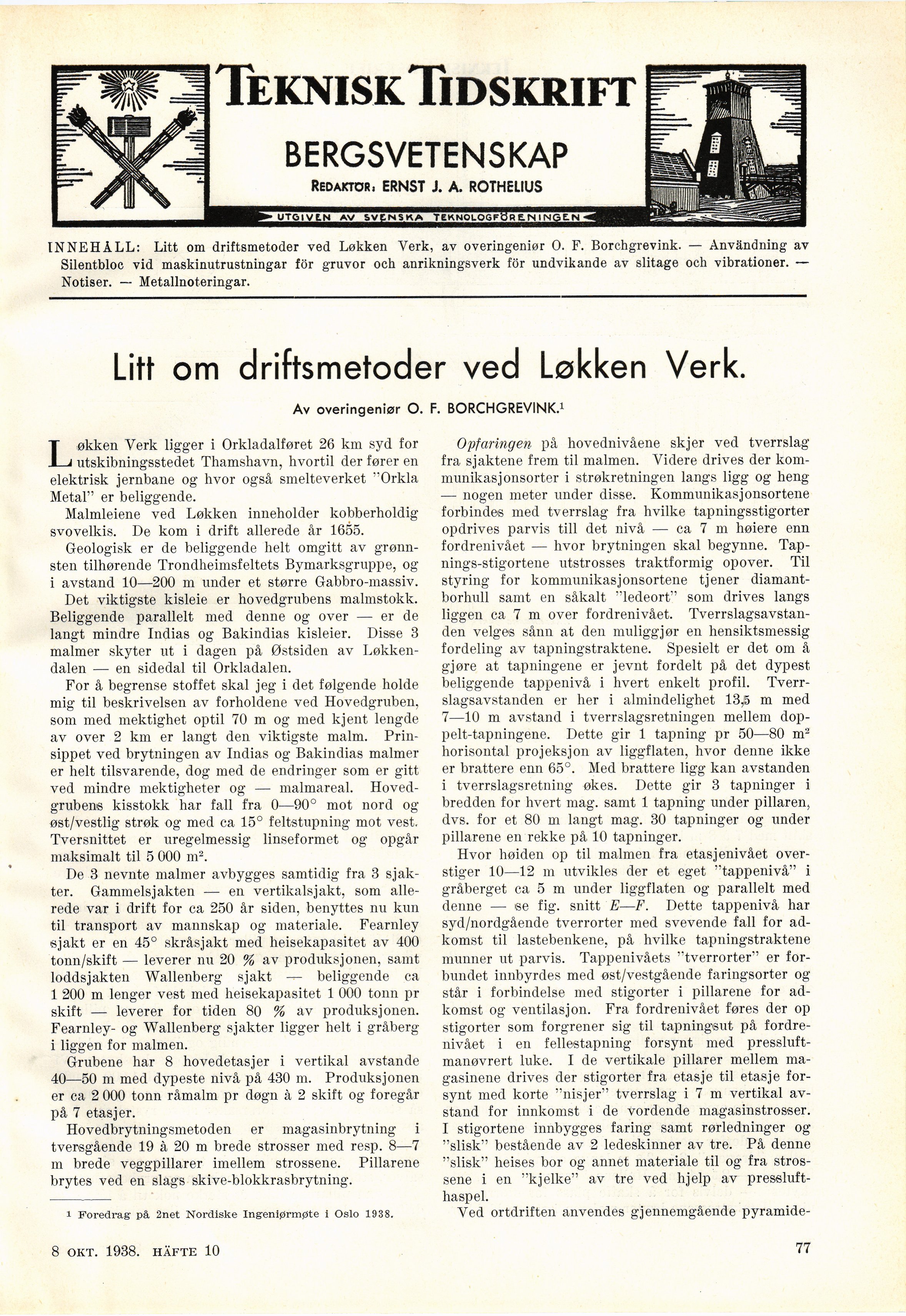

TekniskTidskrift
J BERGSVETENSKAP
Redaktör, ERNST J. A. ROTHELIUS
UTOIVtN AV 5VENSWA TEKNOLOGFÖRENINGEN
INNEHÅLL: Litt om driftsmetoder ved Løkken Verk, av overingeniør 0. F. Borchgrevink. — Användning av
Silentbloc vid maskinutrustningar för gruvor och anrikningsverk för undvikande av slitage och vibrationer. —
Notiser. — Metallnoteringar.
Litt om driftsmetoder ved Løkken Verk.
Av overingeniør O. F. BORCHGREVINK.1
L økken Yerk ligger i Orkladalføret 26 km syd for
utskibningsstedet Thamshavn, hvortil der fører en
elektrisk jernbane og hvor også smelteverket "Orkla
Metal" er beliggende.
Malmleiene ved Løkken inneholder kobberholdig
svovelkis. De kom i drift allerede år 1655.
Geologisk er de beliggende helt omgitt av
grønn-sten tilhørende Trondheimsfeltets Bymarksgruppe, og
i avstand 10—200 m under et større Gabbro-massiv.
Det viktigste kisleie er hovedgrubens malmstokk.
Beliggende parallelt med denne og over — er de
långt mindre Indias og Bakindias kisleier. Disse 3
malmer skyter ut i dagen på Østsiden av
Løkken-dalen — en sidedal til Orkladalen.
For å begrense stoffet skal jeg i det følgende holde
mig til beskrivelsen av forholdene ved Hovedgruben,
som med mektighet optil 70 m og med kjent lengde
av over 2 km er långt den viktigste malm.
Prin-sippet ved brytningen av Indias og Bakindias malmer
er helt tilsvarende, dog med de endringer som er gitt
ved mindre mektigheter og — malmareal.
Hovedgrubens kisstokk har fall fra 0—90° mot nord og
øst/vestlig strøk og med ca 15° feltstupning mot vest.
Tversnittet er uregelmessig linseformet og opgår
maksimalt til 5 000 m2.
De 3 nevnte malmer avbygges samtidig fra 3
sjak-ter. Gammelsjakten — en vertikalsjakt, som
allerede var i drift for ca 250 år siden, benyttes nu kun
til transport av mannskap og materiale. Fearnley
sjakt er en 45° skråsjakt med heisekapasitet av 400
tonn/skift — leverer nu 20 % av produksjonen, samt
loddsjakten Wallenberg sjakt — beliggende ca
1 200 m lenger vest med heisekapasitet 1 000 tonn pr
skift — leverer for tiden 80 % av produksjonen.
Fearnley- og Wallenberg sjakter ligger helt i gråberg
i liggen for malmen.
Grubene har 8 hovedetasjer i vertikal avstande
40—50 m med dypeste nivå på 430 m. Produksjonen
er ca 2 000 tonn råmalm pr døgn à 2 skift og föregår
på 7 etasjer.
Hovedbrytningsmetoden er magasinbrytning i
tversgående 19 à 20 m brede strosser med resp. 8—7
m brede veggpillarer imellem strossene. Pillarene
brytes ved en slags skive-blokkrasbrytning.
i Foredrag på 2net Nordiske Ing-eniørmøte i Oslo 1938.
Opfaringen på hovednivåene sk jer ved tverrslag
fra sjaktene frem til malmen. Yidere drives der
kom-munikasjonsorter i strøkretningen längs ligg og heng
— nogen meter under disse. Kommunikasjonsortene
förbindes med tverrslag fra hvilke tapningsstigorter
opdrives parvis till det nivå — ca 7 m høiere enn
fordrenivået — hvor brytningen skal begynne.
Tap-nings-stigortene utstrosses traktformig opover. Til
styring for kommunikasjonsortene tjener
diamant-borhull samt en såkalt "ledeort" som drives längs
liggen ca 7 m over fordrenivået.
Tverrslagsavstan-den velges sånn at- den muliggjør en hensiktsmessig
fordeling av tapningstraktene. Spesielt er det om å
gjøre at tapningene er jevnt fordelt på det dypest
beliggende tappenivå i livert enkelt profil.
Tverr-slagsavstanden er her i almindelighet 13,15 m med
7—10 m avstand i tverrslagsretningen mellem
dop-pelt-tapningene. Dette gir 1 tapning pr 50—80 m3
horisontal projeksjon av liggflaten, hvor denne ikke
er brattere enn 65°. Med brattere ligg kan avstanden
i tverrslagsretning økes. Dette gir 3 tapninger i
bredden for hvert mag. samt 1 tapning under pillaren,
dvs. for et 80 m långt mag. 30 tapninger og under
pillarene en rekke på 10 tapninger.
Hvor høiden op til malmen fra etasjenivået
överstiger 10—12 m utvikles der et eget "tappenivå" i
gråberget ca 5 m under liggflaten og parallelt med
denne — se fig. snitt E—F. Dette tappenivå har
syd/nordgående tverrorter med svevende fall for
ad-komst til lastebenkene, på hvilke tapningstraktene
munner ut parvis. Tappenivåets "tverrorter" er
for-bundet innbyrdes med øst/vestgående faringsorter og
står i förbindelse med stigorter i pillarene for
ad-komst og ventilasjon. Fra fordrenivået føres der op
stigorter som forgrener sig til tapningsut på
fordrenivået i en fellestapning försynt med
pressluft-manøvrert luke. I de vertikale pillarer mellem
ma-gasinene drives der stigorter fra etasje til etasje
försynt med korte "nisjer" tverrslag i 7 m vertikal
avstand for innkomst i de vordende magasinstrosser.
I stigortene innbygges färing samt rørledninger og
"slisk" bestående av 2 ledeskinner av tre. På denne
"slisk" heises bor og annet materiale til og fra
strossene i en "kjelke" av tre ved hjelp av
pressluft-haspel.
Yed ortdriften anvendes gjennemgående pyramide-
10 sept. 1938. häfte 9
77
