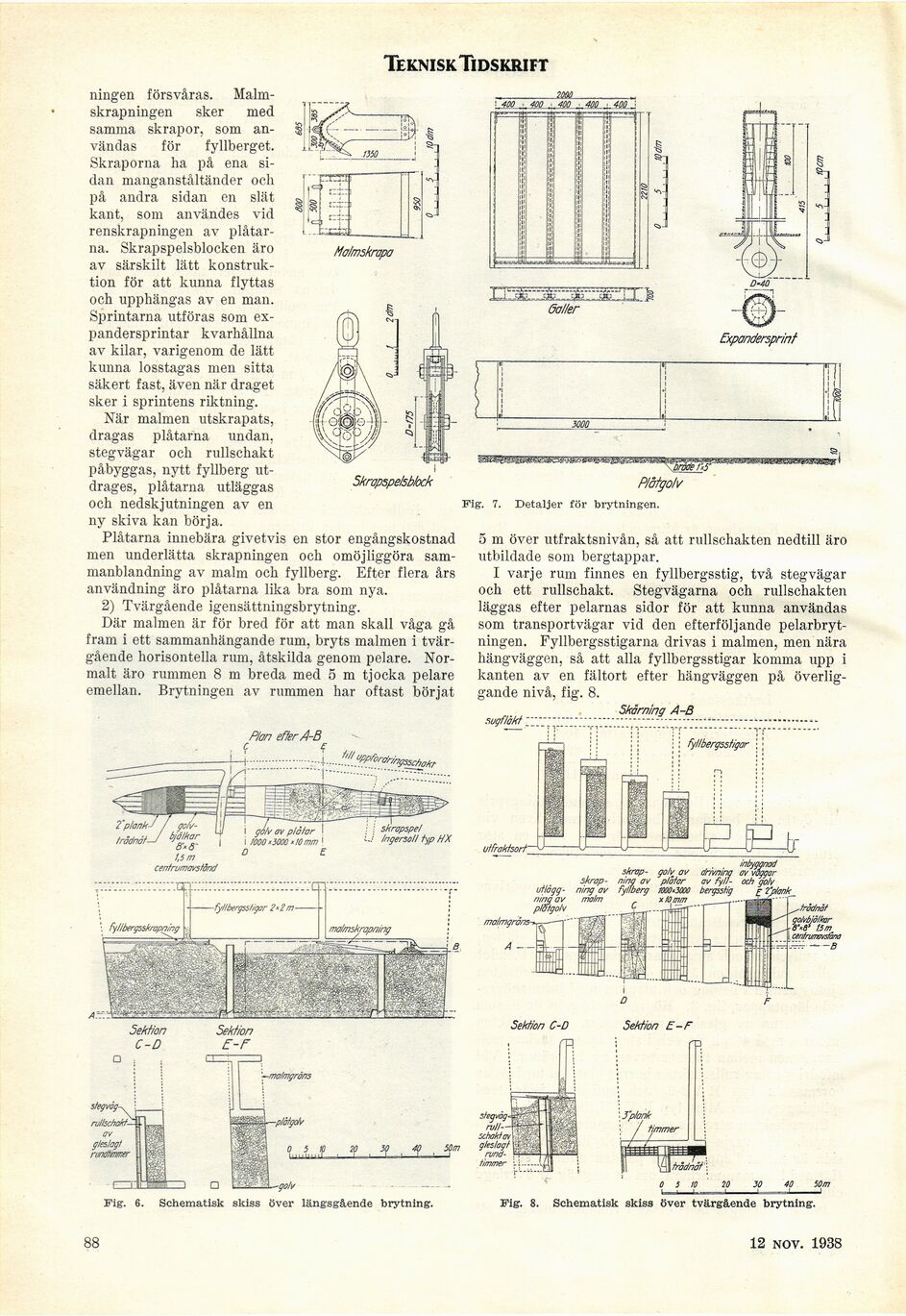

Teknisk Tidskrift
Mo/mskrapa
ningen försvåras.
Malm-skrapningen sker med
samma skrapor, som
användas för fyllberget.
Skraporna ha på ena
sidan manganståltänder och
på andra sidan en slät
kant, som användes vid
renskrapningen av
plåtarna. Skrapspelsblocken äro
av särskilt lätt
konstruktion för att kunna flyttas
och upphängas av en man.
Sprintarna utföras som
ex-pandersprintar kvarhållna
av kilar, varigenom de lätt
kunna losstagas men sitta
säkert fast, även när draget
sker i sprintens riktning.
När malmen utskrapats,
dragas plåtarna undan,
stegvägar och rullschakt
påbyggas, nytt fyllberg
utdrages, plåtarna utläggas
och nedskjutningen av en
ny skiva kan börja.
Plåtarna innebära givetvis en stor engångskostnad
men underlätta skrapningen och omöjliggöra
sammanblandning av malm och fyllberg. Efter flera års
användning äro plåtarna lika bra som nya.
2) Tvärgående igensättningsbrytning.
Där malmen är för bred för att man skall våga gå
fram i ett sammanhängande rum, bryts malmen i
tvärgående horisontella rum, åtskilda genom pelare.
Normalt äro rummen 8 m breda med 5 m tjocka pelare
emellan. Brytningen av rummen har oftast börjat
Han efferA-B
c f
4—i.............- .......^."f^^chahr
2m
400 ; 400 ,
Skrapspelsblock
Fig.
Plàfgolv
7. Detaljer för brytningen.
5 m över utfraktsnivån, så att rullschakten nedtill äro
utbildade som bergtappar.
I varje rum finnes en fyllbergsstig, två steg vägar
och ett rullschakt. Stegvägarna och rullschakten
läggas efter pelarnas sidor för att kunna användas
som transportvägar vid den efterföljande
pelarbryt-ningen. Fyllbergsstigarna drivas i malmen, men nära
hängväggen, så att alla fyllbergsstigar komma upp i
kanten av en fältort efter hängväggen på
överliggande nivå, fig. 8.
Skärning A-B
sugfläkt;
7’plonk-
tràdnàf-
i ga/v av plofor I • i skropspe
i rno,3000’/Omm i IrrgersolllypHX
D E
utfrafrtsort
inbyggnad
skrap- golv av drivning av vöc,
skroD- nina av Dlàtar av f\ill~ och r.
■ ?"plank_
Fig.
Schematisk skiss över längsgående brytning.
Fig. 8. Schematisk skiss över tvärgående brytning.
88
10 dec. 1938
