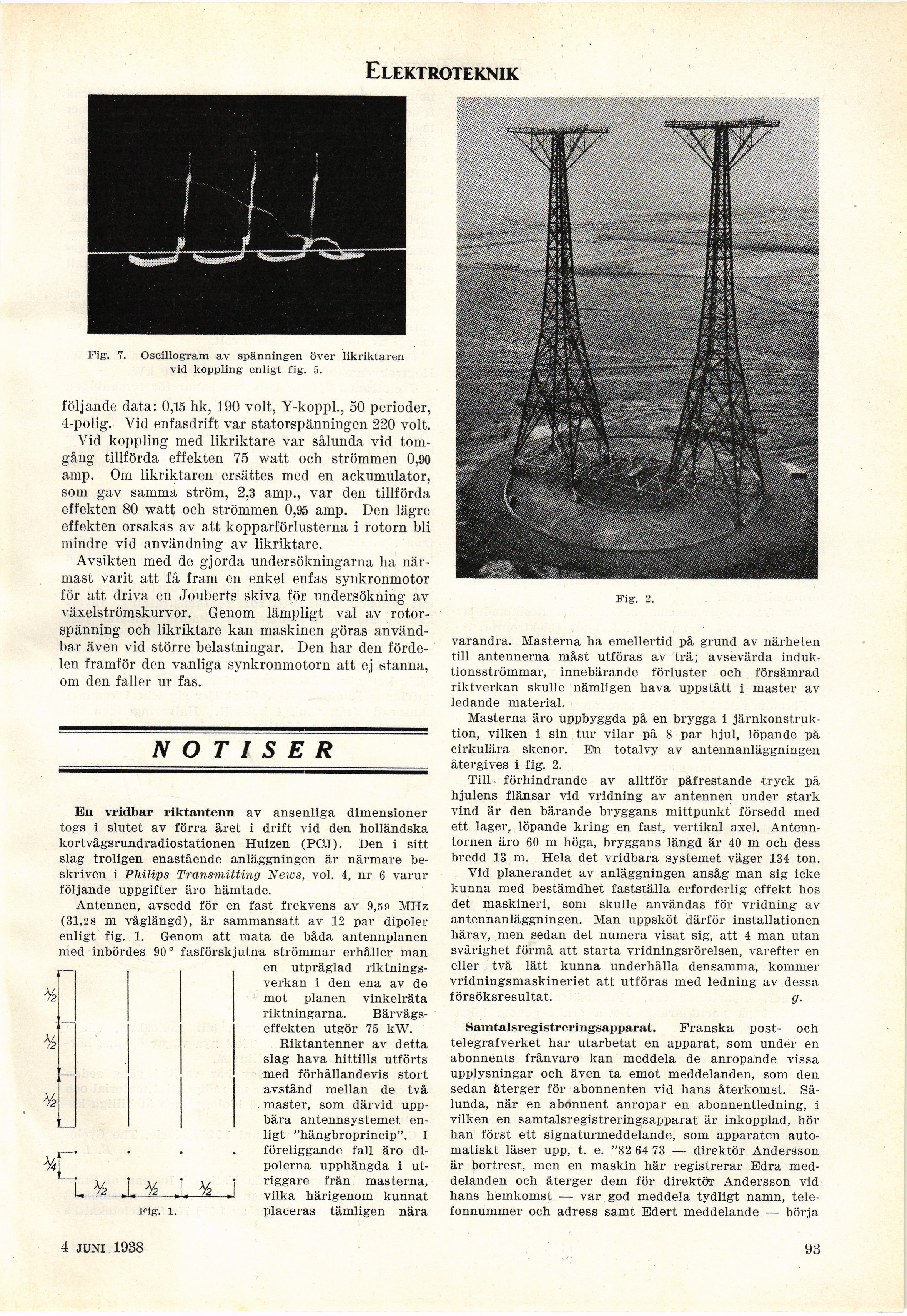

Elektroteknik
Fig. 7. Oscillogram av spänningen över likriktaren
vid koppling enligt fig. 5.
följande data: 0,15 hk, 190 voit, Y-koppl., 50 perioder,
4-polig. Yid enfasdrift var statorspänningen 220 voit.
Vid koppling med likriktare var sålunda vid
tomgång tillförda effekten 75 watt och strömmen 0,90
amp. Om likriktaren ersattes med en ackumulator,
som gav samma ström, 2,3 amp., var den tillförda
effekten 80 watt och strömmen 0,95 amp. Den lägre
effekten orsakas av att kopparförlusterna i rotorn bli
mindre vid användning av likriktare.
Avsikten med de gjorda undersökningarna ha
närmast varit att få fram en enkel enfas synkronmotor
för att driva en Jouberts skiva för undersökning av
växelströmskurvor. Genom lämpligt val av
rotor-spänning och likriktare kan maskinen göras
användbar även vid större belastningar. Den har den
fördelen framför den vanliga synkronmotorn att ej stanna,
om den faller ur fas.
NOTISER
En vridbar riktantenn av ansenliga dimensioner
togs i slutet av förra året i drift vid den holländska
kortvågsrundradiostationen Huizen (PCJ). Den i sitt
slag troligen enastående anläggningen är närmare
beskriven i Philips Transmitting News, vol. 4, nr 6 varur
följande uppgifter äro hämtade.
Antennen, avsedd för en fast frekvens av 9,50 MHz
(31,28 m våglängd), är sammansatt av 12 par dipoler
enligt fig. 1. Genom att mata de båda antennplanen
med inbördes 90° fasförskjutna strömmar erhåller man
en utpräglad
riktningsverkan i den ena av de
mot planen vinkelräta
riktningarna.
Bärvågseffekten utgör 75 kW.
Riktantenner av detta
slag hava hittills utförts
med förhållandevis stort
avstånd mellan de två
master, som därvid
uppbära antennsystemet
enligt "hängbroprincip". I
föreliggande fall äro
dipolerna upphängda i
utriggare från masterna,
vilka härigenom kunnat
placeras tämligen nära
Fig. l.
Fig. 2.
varandra. Masterna ha emellertid på grund av närheten
till antennerna måst utföras av trä; avsevärda
induktionsströmmar, innebärande förluster och försämrad
riktverkan skulle nämligen hava uppstått i master av
ledande material.
Masterna äro uppbyggda på en brygga i
järnkonstruktion, vilken i sin tur vilar på 8 par hjul, löpande på
cirkulära skenor. En totalvy av antennanläggningen
återgives i fig. 2.
Till förhindrande av alltför påfrestande tryck på
hjulens flänsar vid vridning av antennen under stark
vind är den bärande bryggans mittpunkt försedd med
ett lager, löpande kring en fast, vertikal axel.
Antenntornen äro 60 m höga, bryggans längd är 40 m och dess
bredd 13 m. Hela det vridbara systemet väger 134 ton.
Vid planerandet av anläggningen ansåg man sig icke
kunna med bestämdhet fastställa erforderlig effekt hos
det maskineri, som skulle användas för vridning av
antennanläggningen. Man uppsköt därför installationen
härav, men sedan det numera visat sig, att 4 man utan
svårighet förmå att starta vridningsrörelsen, varefter en
eller två lätt kunna underhålla densamma, kommer
vridningsmaskineriet att utföras med ledning av dessa
försöksresultat. ff.
Samtalsregistreringsapparat. Franska post- och
telegrafverket har utarbetat en apparat, som under en
abonnents frånvaro kan meddela de anropande vissa
upplysningar och även ta emot meddelanden, som den
sedan återger för abonnenten vid hans återkomst.
Sålunda, när en abonnent anropar en abonnentledning, i
vilken en samtalsregistreringsapparat är inkopplad, hör
han först ett signaturmeddelande, som apparaten
automatiskt läser upp, t. e. "82 64 73 — direktör Andersson
är bortrest, men en maskin här registrerar Edra
meddelanden och återger dem för direktör Andersson vid
hans hemkomst -— var god meddela tydligt namn,
telefonnummer och adress samt Edert meddelande — börja
2 juli 1938
93
