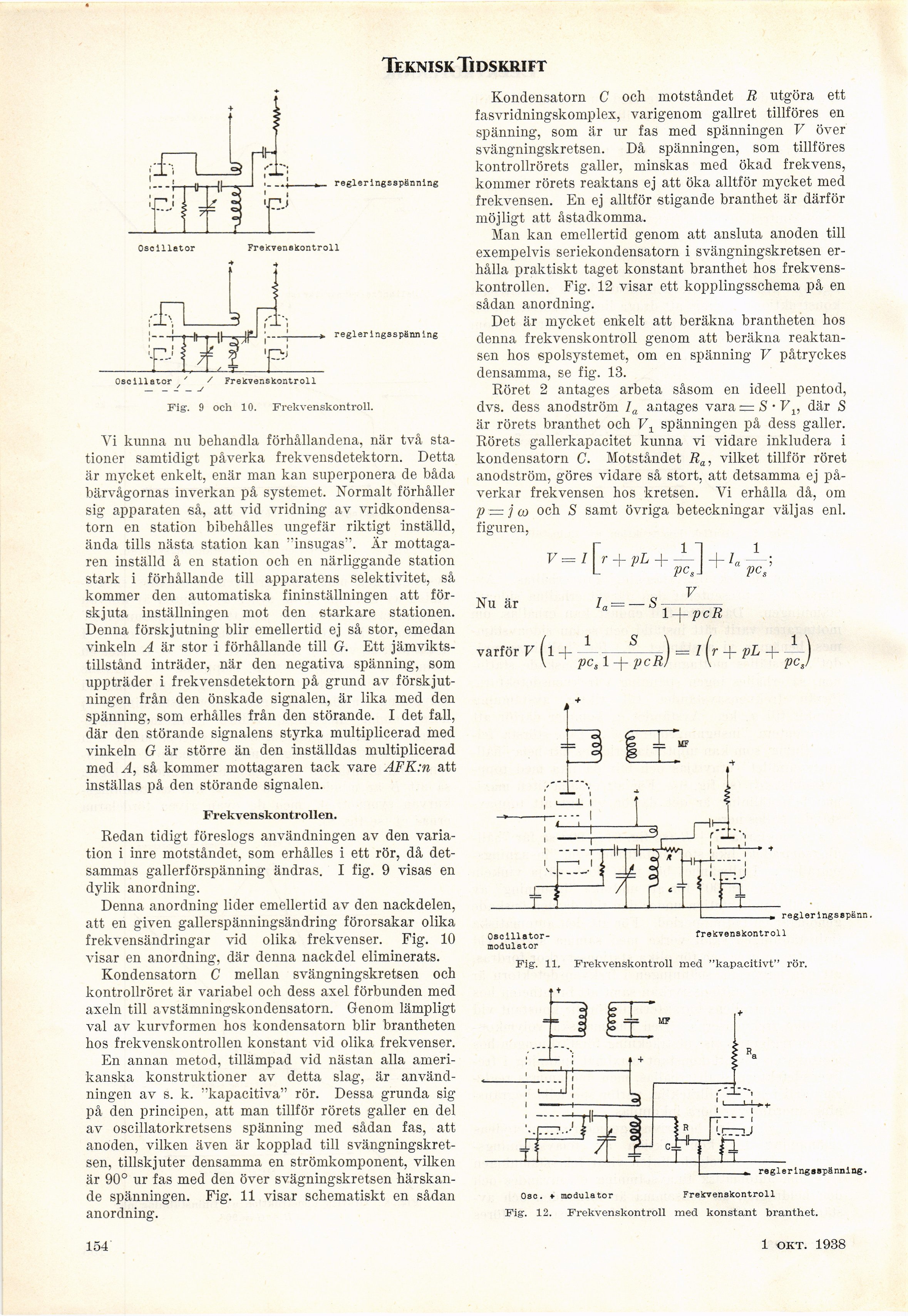

Teknisk Tidskrift
:±T
Hh
regleringsspënning
Oscillfitor
Frekvenskontroll
jE
regierIngsspënning
Oscillator // / Frekvenskontroll
Fig. 9 och 10. Frekvenskontroll.
Vi kunna nu behandla förhållandena, när två
stationer samtidigt påverka frekvensdetektorn. Detta
är mycket enkelt, enär man kan superponera de båda
bärvågornas inverkan på systemet. Normalt förhåller
sig apparaten så, att vid vridning av
vridkondensatorn en station bibehålles ungefär riktigt inställd,
ända tills nästa station kan "insugas". Är
mottagaren inställd å en station och en närliggande station
stark i förhållande till apparatens selektivitet, så
kommer den automatiska fininställningen att
förskjuta inställningen mot den starkare stationen.
Denna förskjutning blir emellertid ej så stor, emedan
vinkeln A är stor i förhållande till G. Ett
jämviktstillstånd inträder, när den negativa spänning, som
uppträder i frekvensdetektorn på grund av
förskjutningen från den önskade signalen, är lika med den
spänning, som erhålles från den störande. I det fall,
där den störande signalens styrka multiplicerad med
vinkeln G är större än den inställdas multiplicerad
med A, så kommer mottagaren tack vare AFK:n att
inställas på den störande signalen.
Frekvenskontrollen.
Redan tidigt föreslogs användningen av den
variation i inre motståndet, som erhålles i ett rör, då
detsammas gallerförspänning ändras. I fig. 9 visas en
dylik anordning.
Denna anordning lider emellertid av den nackdelen,
att en given gallerspänningsändring förorsakar olika
frekvensändringar vid olika frekvenser. Fig. 10
visar en anordning, där denna nackdel eliminerats.
Kondensatorn C mellan svängningskretsen och
kontrollröret är variabel och dess axel förbunden med
axeln till avstämningskondensatorn. Genom lämpligt
val av kurvformen hos kondensatorn blir brantheten
hos frekvenskontrollen konstant vid olika frekvenser.
En annan metod, tillämpad vid nästan alla
amerikanska konstruktioner av detta slag, är
användningen av s. k. "kapacitiva" rör. Dessa grunda sig
på den principen, att man tillför rörets galler en del
av oscillatorkretsens spänning med sådan fas, att
anoden, vilken även är kopplad till
svängningskretsen, tillskjuter densamma en strömkomponent, vilken
är 90° ur fas med den över svägningskretsen
härskande spänningen. Fig. 11 visar schematiskt en sådan
anordning.
Kondensatorn C och motståndet R utgöra ett
fasvridningskomplex, varigenom gallret tillföres en
spänning, som är ur fas med spänningen V över
svängningskretsen. Då spänningen, som tillföres
kontrollrörets galler, minskas med ökad frekvens,
kommer rörets reaktans ej att öka alltför mycket med
frekvensen. En ej alltför stigande branthet är därför
möjligt att åstadkomma.
Man kan emellertid genom att ansluta anoden till
exempelvis seriekondensatorn i svängningskretsen
erhålla praktiskt taget konstant branthet hos
frekvenskontrollen. Fig. 12 visar ett kopplingsschema på en
sådan anordning.
Det är mycket enkelt att beräkna brantheten hos
denna frekvenskontroll genom att beräkna
reaktansen hos spolsystemet, om en spänning V påtryckes
densamma, se fig. 13.
Röret 2 antages arbeta såsom en ideell pentod,
dvs. dess anodström Ia antages vara = S • Vv där S
är rörets branthet och spänningen på dess galler.
Rörets gallerkapacitet kunna vi vidare inkludera i
kondensatorn C. Motståndet Ra, vilket tillför röret
anodström, göres vidare så stort, att detsamma ej
påverkar frekvensen hos kretsen. Vi erhålla då, om
p = j co och S samt övriga beteckningar väljas enl.
figuren,
Nu är
varför V 1 +
/„ = ■
V
1 -j-pcR
pcs 1 -†- pcR
M
r + PL +
pc>
regleringsspënn.
[-Oscillatormodulator-]
{+Oscillator-
modulator+}
frekvenskontroll
Fig-. 11. Frekvenskontroll med "kapacitivt" rör.
regleringaspänning.
Osc. ♦ modulator
Frekvenskontroll
Fig. 12. Frekvenskontroll med konstant branthet.
