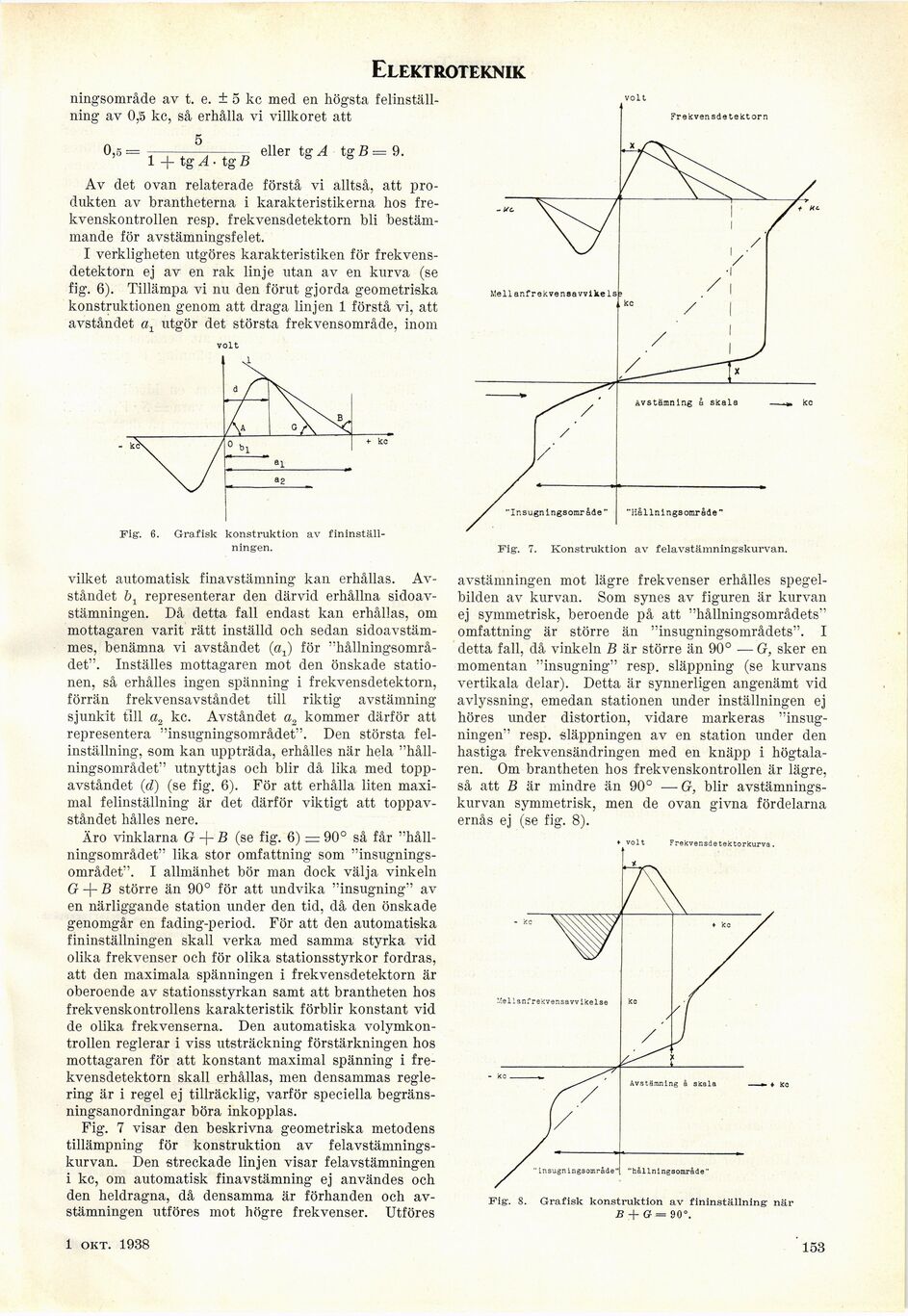

Elektroteknik
ningsområde av t. e. ± 5 kc med en högsta
felinställning av 0,5 kc, så erhålla vi villkoret att
°»5:= r+tg^.tgg ellert^ tgß=9-
Av det ovan relaterade förstå vi alltså, att
produkten av brantheterna i karakteristikerna hos
frekvenskontrollen resp. frekvensdetektorn bli
bestämmande för avstämningsfelet.
I verkligheten utgöres karakteristiken för
frekvensdetektorn ej av en rak linje utan av en kurva (se
fig. 6). Tillämpa vi nu den förut gjorda geometriska
konstruktionen genom att draga linjen 1 förstå vi, att
avståndet a1 utgör det största frekvensområde, inom
Frekvensdetektorn
Fig. 6. Grafisk konstruktion av
fininställningen.
vilket automatisk finavstämning kan erhållas.
Avståndet bx representerar den därvid erhållna
sidoav-stämningen. Då detta fall endast kan erhållas, om
mottagaren varit rätt inställd och sedan
sidoavstäm-mes, benämna vi avståndet (aj för
"hållningsområdet". Inställes mottagaren mot den önskade
stationen, så erhålles ingen spänning i frekvensdetektorn,
förrän frekvensavståndet till riktig avstämning
sjunkit till a2 kc. Avståndet a2 kommer därför att
representera "insugningsområdet". Den största
felinställning, som kan uppträda, erhålles när hela
"hållningsområdet" utnyttjas och blir då lika med
toppavståndet (d) (se fig. 6). För att erhålla liten
maximal felinställning är det därför viktigt att
toppavståndet hålles nere.
Äro vinklarna G + B (se fig. 6) = 90° så får
"hållningsområdet" lika stor omfattning som
"insugningsområdet". I allmänhet bör man dock välja vinkeln
G + B större än 90° för att undvika "insugning" av
en närliggande station under den tid, då den önskade
genomgår en fading-period. För att den automatiska
fininställningen skall verka med samma styrka vid
olika frekvenser och för olika stationsstyrkor fordras,
att den maximala spänningen i frekvensdetektorn är
oberoende av stationsstyrkan samt att brantheten hos
frekvenskontrollens karakteristik förblir konstant vid
de olika frekvenserna. Den automatiska
volymkontrollen reglerar i viss utsträckning förstärkningen hos
mottagaren för att konstant maximal spänning i
frekvensdetektorn skall erhållas, men densammas
reglering är i regel ej tillräcklig, varför speciella
begränsningsanordningar böra inkopplas.
Fig. 7 visar den beskrivna geometriska metodens
tillämpning för konstruktion av
felavstämnings-kurvan. Den streckade linjen visar felavstämningen
i kc, om automatisk finavstämning ej användes och
den heldragna, då densamma är förhanden och
avstämningen utföres mot högre frekvenser. Utföres
"Insugningsområde" "Hållningsområde"
Fig. 7. Konstruktion av felavstämningskurvan.
avstämningen mot lägre frekvenser erhålles
spegelbilden av kurvan. Som synes av figuren är kurvan
ej symmetrisk, beroende på att "hållningsområdets"
omfattning är större än "insugningsområdets". I
detta fall, då vinkeln B är större än 90° — G, sker en
momentan "insugning" resp. släppning (se kurvans
vertikala delar). Detta är synnerligen angenämt vid
avlyssning, emedan stationen under inställningen ej
höres under distortion, vidare markeras
"insug-ningen" resp. släppningen av en station under den
hastiga frekvensändringen med en knäpp i
högtalaren. Om brantheten hos frekvenskontrollen är lägre,
så att B är mindre än 90° •—G, blir
avstämnings-kurvan symmetrisk, men de ovan givna fördelarna
ernås ej (se fig. 8).
+ voit Frekvensdetektorkurvs.
Fig. 8. Grafisk konstruktion av fininställning när
B + G = 90°.
1 okt. 1938
153
