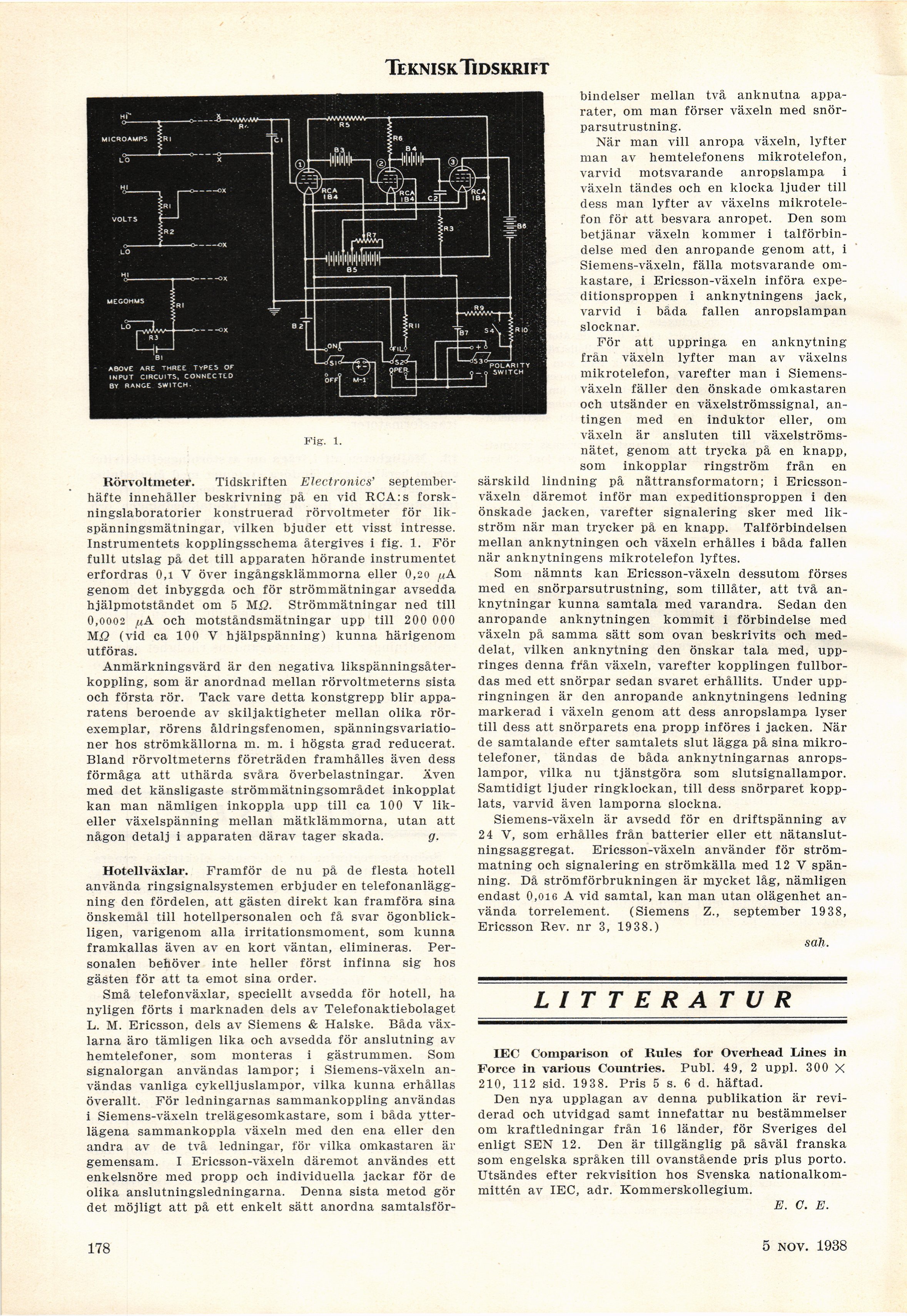

Teknisk Tidskrift
Rörvoltmeter. Tidskriften Electronics’
septemberhäfte innehåller beskrivning pä en vid RCA:s
forskningslaboratorier konstruerad rörvoltmeter för
likspänningsmätningar, vilken bjuder ett visst intresse.
Instrumentets kopplingsschema återgives i fig. 1. För
fullt utslag på det till apparaten hörande instrumentet
erfordras 0,1 V över ingångsklämmorna eller 0,20 fiA
genom det inbyggda och för strömmätningar avsedda
hjälpmotståndet om 5 Mfi. Strömmätningar ned till
0,0002 fxA. och motståndsmätningar upp till 200 000
Mß (vid ca 100 V hjälpspänning) kunna härigenom
utföras.
Anmärkningsvärd är den negativa
likspänningsåterkoppling, som är anordnad mellan rörvoltmeterns sista
och första rör. Tack vare detta konstgrepp blir
apparatens beroende av skiljaktigheter mellan olika
rörexemplar, rörens åldringsfenomen,
spänningsvariationer hos strömkällorna m. m. i högsta grad reducerat.
Bland rörvoltmeterns företräden framhålles även dess
förmåga att uthärda svåra överbelastningar. Även
med det känsligaste strömmätningsområdet inkopplat
kan man nämligen inkoppla upp till ca 100 V
lik-eller växelspänning mellan mätklämmorna, utan att
någon detalj i apparaten därav tager skada. g.
Hotellväxlar. Framför de nu på de flesta hotell
använda ringsignalsystemen erbjuder en
telefonanläggning den fördelen, att gästen direkt kan framföra sina
önskemål till hotellpersonalen och få svar
ögonblickligen, varigenom alla irritationsmoment, som kunna
framkallas även av en kort väntan, elimineras.
Personalen behöver inte heller först infinna sig hos
gästen för att ta emot sina order.
Små telefonväxlar, speciellt avsedda för hotell, ha
nyligen förts i marknaden dels av Telefonaktiebolaget
L. M. Ericsson, dels av Siemens & Halske. Båda
växlarna äro tämligen lika och avsedda för anslutning av
hemtelefoner, som monteras i gästrummen. Som
signalorgan användas lampor; i Siemens-växeln
användas vanliga cykelljuslampor, vilka kunna erhållas
överallt. För ledningarnas sammankoppling användas
i Siemens-växeln trelägesomkastare, som i båda
ytterlägena sammankoppla växeln med den ena eller den
andra av de två ledningar, för vilka omkastaren är
gemensam. I Ericsson-växeln däremot användes ett
enkelsnöre med propp och individuella jackar för de
olika anslutningsledningarna. Denna sista metod gör
det möjligt att på ett enkelt sätt anordna samtalsför-
bindelser mellan två anknutna
apparater, om man förser växeln med
snör-parsutrustning.
När man vill anropa växeln, lyfter
man av hemtelefonens mikrotelefon,
varvid motsvarande anropslampa i
växeln tändes och en klocka ljuder till
dess man lyfter av växelns
mikrotelefon för att besvara anropet. Den som
betjänar växeln kommer i
talförbindelse med den anropande genom att, i
Siemens-växeln, fälla motsvarande
omkastare, i Ericsson-växeln införa
expeditionsproppen i anknytningens jack,
varvid i båda fallen anropslampan
slocknar.
För att uppringa en anknytning
från växeln lyfter man av växelns
mikrotelefon, varefter man i
Siemens-växeln fäller den önskade omkastaren
och utsänder en växelströmssignal,
antingen med en induktor eller, om
växeln är ansluten till
växelströmsnätet, genom att trycka på en knapp,
som inkopplar ringström från en
särskild lindning på nättransformatorn; i
Ericssonväxeln däremot inför man expeditionsproppen i den
önskade jacken, varefter signalering sker med
likström när man trycker på en knapp. Talförbindelsen
mellan anknytningen och växeln erhålles i båda fallen
när anknytningens mikrotelefon lyftes.
Som nämnts kan Ericsson-växeln dessutom förses
med en snörparsutrustning, som tillåter, att två
anknytningar kunna samtala med varandra. Sedan den
anropande anknytningen kommit i förbindelse med
växeln på samma sätt som ovan beskrivits och
meddelat, vilken anknytning den önskar tala med,
upp-ringes denna från växeln, varefter kopplingen
fullbordas med ett snörpar sedan svaret erhållits. Under
uppringningen är den anropande anknytningens ledning
markerad i växeln genom att dess anropslampa lyser
till dess att snörparets ena propp införes i jacken. När
de samtalande efter samtalets slut lägga på sina
mikrotelefoner, tändas de båda anknytningarnas
anropslampor, vilka nu tjänstgöra som slutsignallampor.
Samtidigt ljuder ringklockan, till dess snörparet
kopplats, varvid även lamporna slockna.
Siemens-växeln är avsedd för en driftspänning av
24 V, som erhålles från batterier eller ett
nätanslutningsaggregat. Ericsson-växeln använder för
strömmatning och signalering en strömkälla med 12 V
spänning. Då strömförbrukningen är mycket låg, nämligen
endast 0,016 A vid samtal, kan man utan olägenhet
använda torrelement. (Siemens Z., september 1938,
Ericsson Rev. nr 3, 1938.)
säll.
LITTERATUR
IEO Comparison of Kules for Overhead Lines in
Force in various Countries. Publ. 49, 2 uppl. 300 X
210, 112 sid. 1938. Pris 5 s. 6 d. häftad.
Den nya upplagan av denna publikation är
reviderad och utvidgad samt innefattar nu bestämmelser
om kraftledningar från 16 länder, för Sveriges del
enligt SEN 12. Den är tillgänglig på såväl franska
som engelska språken till ovanstående pris pius porto.
Utsändes efter rekvisition hos Svenska
nationalkommittén av IEC, adr. Kommerskollegium.
E. C. E.
