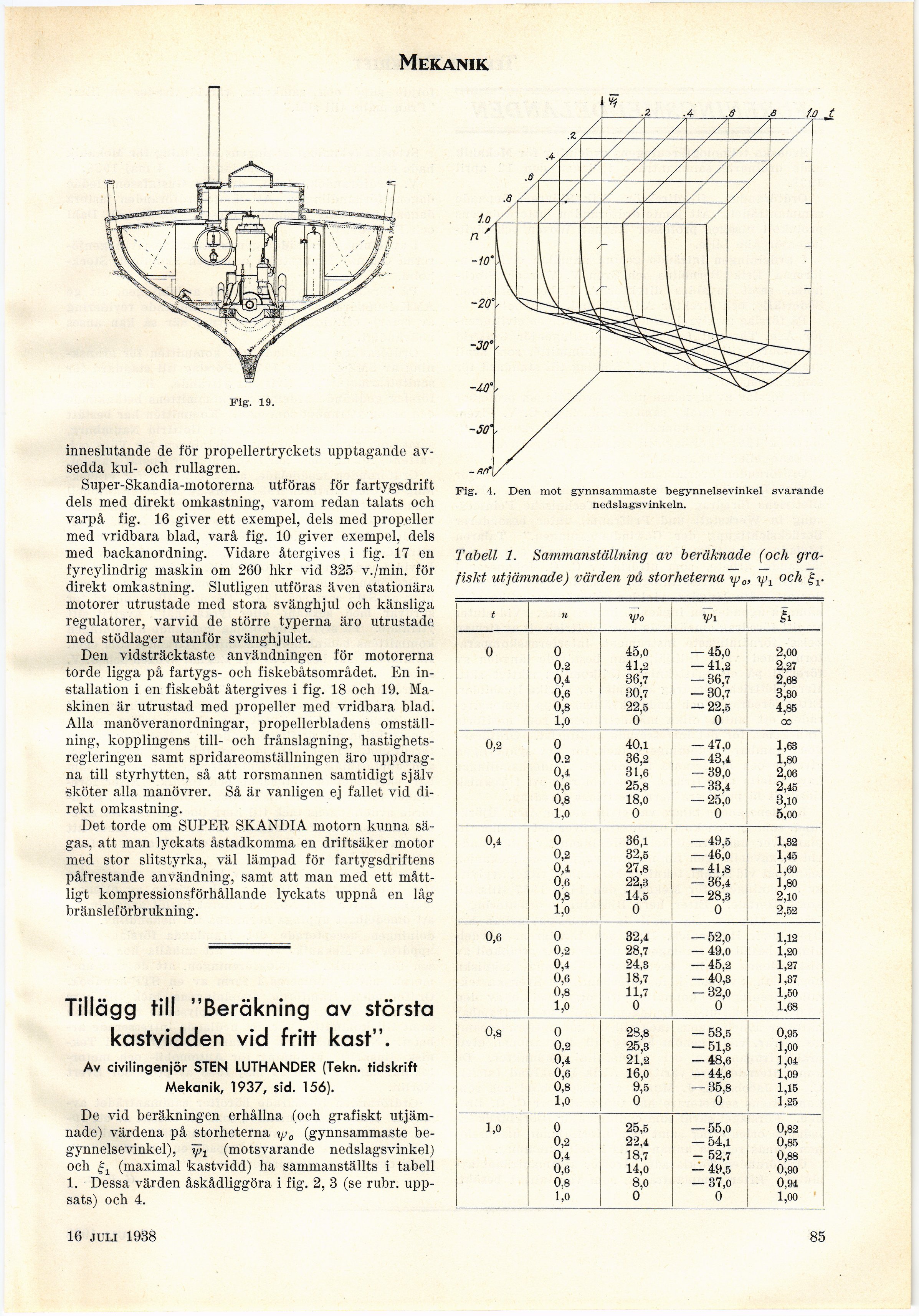

Mekanik.
Fig. 19.
inneslutande de för propellertryckets upptagande
avsedda kul- och rullagren.
Super-Skandia-motorerna utföras för fartygsdrift
dels med direkt omkastning, varom redan talats och
varpå fig. 16 giver ett exempel, dels med propeller
med vridbara blad, varå fig. 10 giver exempel, dels
med backanordning. Vidare återgives i fig. 17 en
fyrcylindrig maskin om 260 hkr vid 325 v./min. för
direkt omkastning. Slutligen utföras även stationära
motorer utrustade med stora svänghjul och känsliga
regulatorer, varvid de större typerna äro utrustade
med stödlager utanför svänghjulet.
Den vidsträcktaste användningen för motorerna
torde ligga på fartygs- och fiskebåtsområdet. En
installation i en fiskebåt återgives i fig. 18 och 19.
Maskinen är utrustad med propeller med vridbara blad.
Alla manöveranordningar, propellerbladens
omställning, kopplingens till- och frånslagning,
hastighets-regleringen samt spridareomställningen äro
uppdragna till styrhytten, så att rorsmannen samtidigt själv
sköter alla manövrer. Så är vanligen ej fallet vid
direkt omkastning.
Det torde om SUPER SKANDIA motorn kunna
sägas, att man lyckats åstadkomma en driftsäker motor
med stor slitstyrka, väl lämpad för fartygsdriftens
påfrestande användning, samt att man med ett
måttligt kompressionsförhållande lyckats uppnå en låg
bränsleförbrukning.
Tillägg till "Beräkning av största
kastvidden vid fritt kast".
Av civilingeniör STEN LUTHANDER (Tekn. tidskrift
Mekanik, 1937, sid. 156).
De vid beräkningen erhållna (och grafiskt
utjämnade) värdena på storheterna %p0 (gynnsammaste
begynnelsevinkel), (motsvarande nedslagsvinkel)
och |j (maximal kastvidd) ha sammanställts i tabell
1. Dessa värden åskådliggöra i fig. 2, 3 (se rubr.
uppsats) och 4.
Fig. 4. Den mot gynnsammaste begynnelsevinkel svarande
nedslagsvinkeln.
Tabell 1. Sammanställning av beräknade (och
grafiskt utjämnade) värden på storheterna xp0, yjt och
t n y>o Vi &
0 0 45,0 — 45,0 2,00
0.2 41,2 — 41,2 2,27
0,4 36,7 — 36,7 2,68
0,6 30,7 — 30,7 3,30
0,8 22,5 — 22,5 4,85
1,0 0 0 00
0,2 0 40.1 — 47,0 1,63
0.2 36,2 — 43,4 1,80
0,4 31,6 — 39,0 2,06
0,6 25,8 — 33,4 2,45
0,8 18,0 — 25,0 3,10
1,0 0 0 5,00
0,4 0 36,1 — 49,5 1,32
0,2 32,5 — 46^ 1,45
0,4 27,8 — 41,8 1,60
0.6 22,3 — 36,4 1,80
0,8 14,5 — 28,3 2,10
1,0 0 0 2,52
0,6 0 32,4 — 52,0 1,12
0,2 28,7 — 49,0 1,20
0,4 24,3 — 45,2 1,27
0.6 18,7 — 40,3 1,37
0,8 11,7 -32,0 1,50
1,0 0 0 1,68
0,8 0 23,8 — 53,5 0,95
0,2 25,3 -51,3 1,00
0,4 21,2 — 48,6 1,04
0,6 16.0 — 44,6 1,09
0,8 9,5 — 35,8 1,15
1,0 0 0 1,25
1,0 0 25,5 — 55,0 0,82
0,2 22,4 — 54,1 0,85
0,4 18,7 - 52,7 0,88
0,6 14,0 — 49,5 0,90
0.8 8,0 — 37,0 0,94
1,0 0 0 1,00
16 juli 1938
85
