Rotor I
TekniskTidskrift
Rotor n
0 1 i 3 4 S 00
............Rotor m
Rotor m-V
Rotor Hl

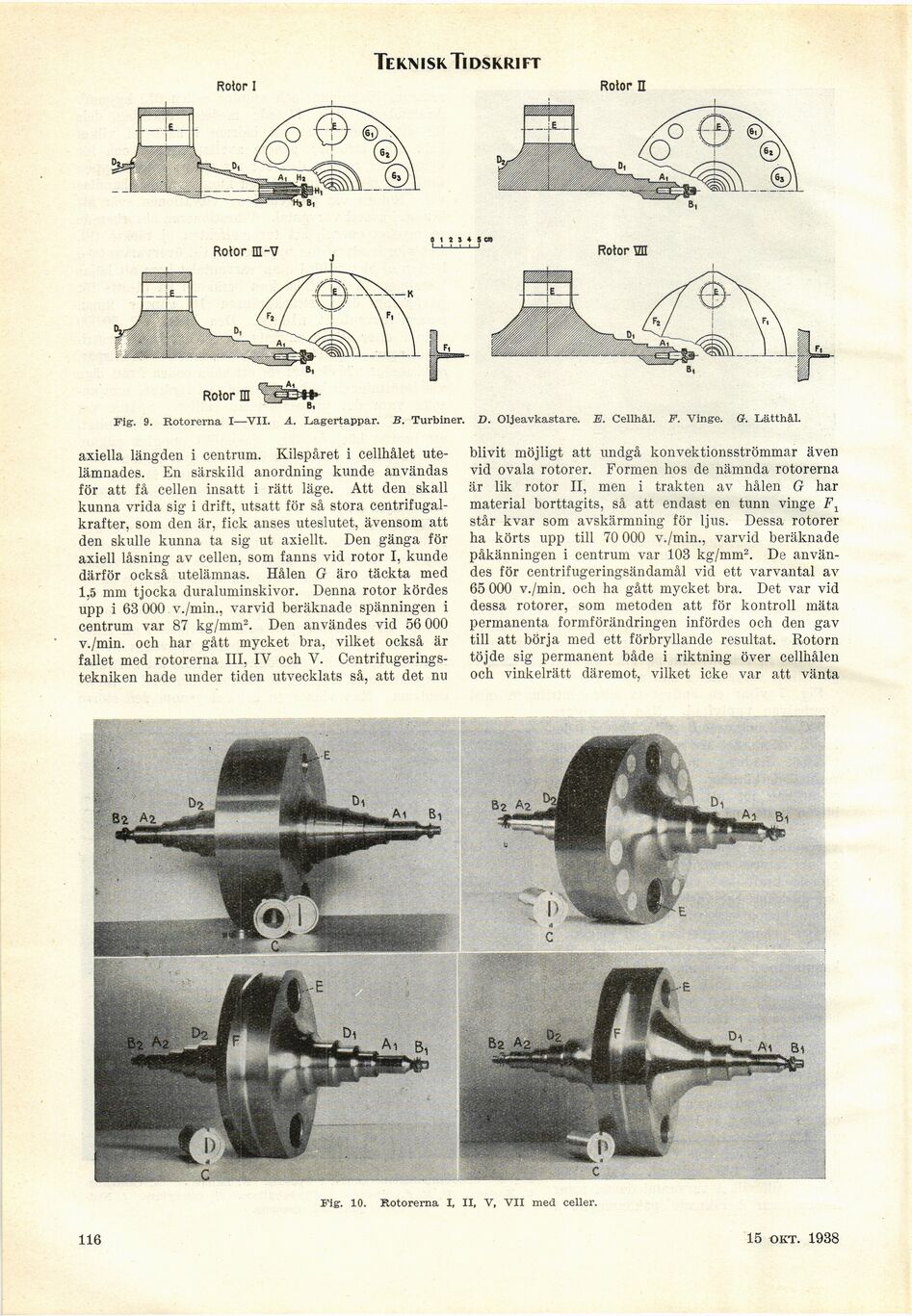

Fig-. 9. Rotorerna I—VII. A. Lagertappar. B. Turbiner. D. Oljeavkastare. E. Cellhål. F. Vinge. G. Lätthål.
axiella längden i centrum. Kilspåret i cellhålet
utelämnades. En särskild anordning kunde användas
för att få cellen insatt i rätt läge. Att den skall
kunna vrida sig i drift, utsatt för så stora
centrifugalkrafter, som den är, fick anses uteslutet, ävensom att
den skulle kunna ta sig ut axiellt. Den gänga för
axiell låsning av cellen, som fanns vid rotor I, kunde
därför också utelämnas. Hålen G äro täckta med
1,5 mm tjocka duraluminskivor. Denna rotor kördes
upp i 63 000 v./min., varvid beräknade spänningen i
centrum var 87 kg/mm2. Den användes vid 56 000
v./min. och har gått mycket bra, vilket också är
fallet med rotorerna III, IV och V.
Centrifugerings-tekniken hade under tiden utvecklats så, att det nu
blivit möjligt att undgå konvektionsströmmar även
vid ovala rotorer. Formen hos de nämnda rotorerna
är lik rotor II, men i trakten av hålen G har
material borttagits, så att endast en tunn vinge F1
står kvar som avskärmning för ljus. Dessa rotorer
ha körts upp till 70 000 v./min., varvid beräknade
påkänningen i centrum var 103 kg/mm2. De
användes för centrifugeringsändamål vid ett varvantal av
65 000 v./min. och ha gått mycket bra. Det var vid
dessa rotorer, som metoden att för kontroll mäta
permanenta formförändringen infördes och den gav
till att börja med ett förbryllande resultat. Rotorn
töjde sig permanent både i riktning över cellhålen
och vinkelrätt däremot, vilket icke var att vänta
Fig. 10. Rotorerna I, II, V, VII med celler.
116
15 okt. 1938
