Mekanik.

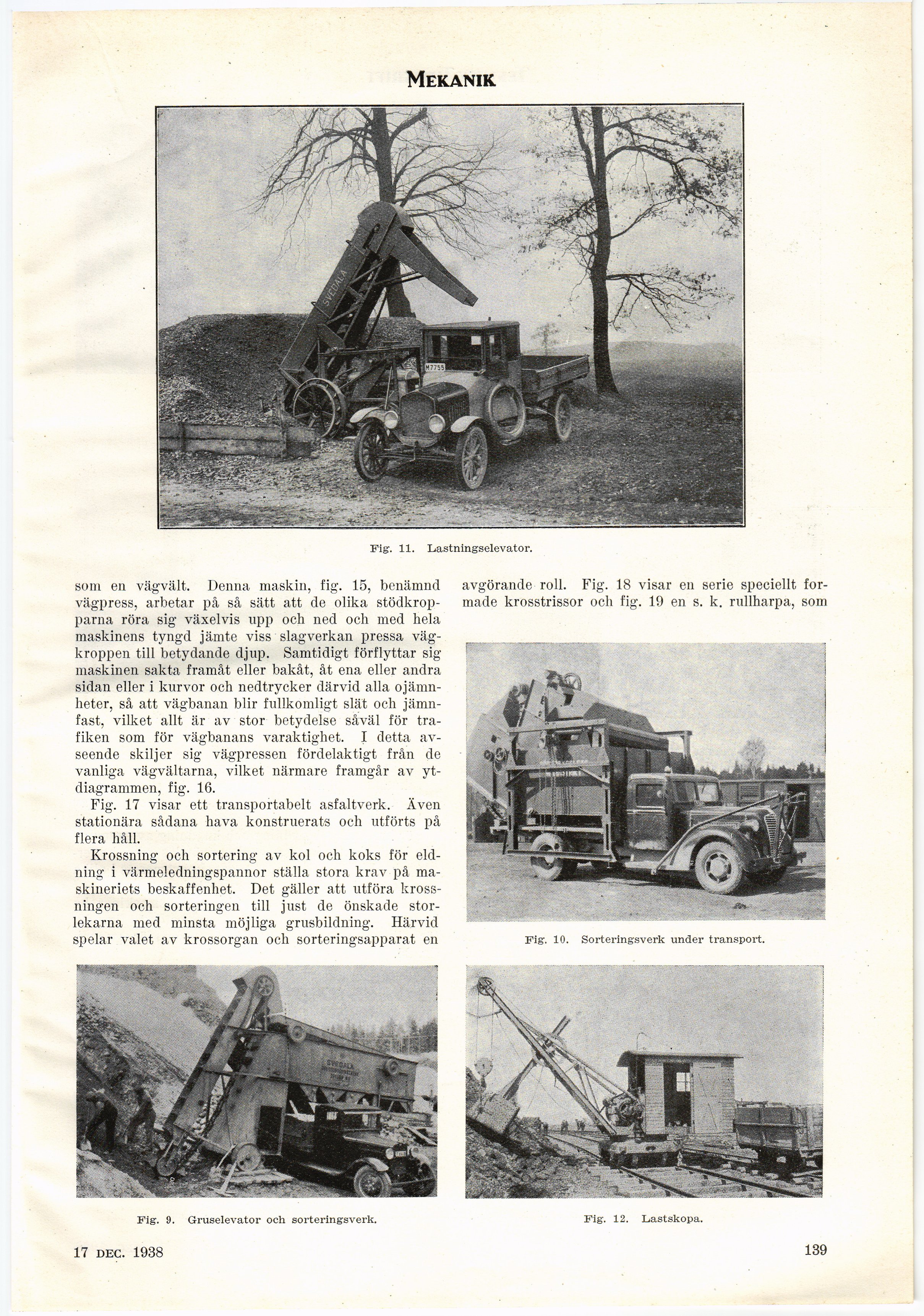

Fig. 11. Lastningselevator.
som en vägvält. Denna maskin, fig. 15, benämnd
vägpress, arbetar på så sätt att de olika
stödkropparna röra sig växelvis upp och ned och med hela
maskinens tyngd jämte viss slagverkan pressa
väg-kroppen till betydande djup. Samtidigt förflyttar sig
maskinen sakta framåt eller bakåt, åt ena eller andra
sidan eller i kurvor och nedtrycker därvid alla
ojämnheter, så att vägbanan blir fullkomligt slät och
jämn-fast, vilket allt är av stor betydelse såväl för
trafiken som för vägbanans varaktighet. I detta
avseende skiljer sig vägpressen fördelaktigt från de
vanliga vägvältarna, vilket närmare framgår av
yt-diagrammen, fig. 16.
Fig. 17 visar ett transportabelt asfaltverk. Även
stationära sådana hava konstruerats och utförts på
flera håll.
Krossning och sortering av kol och koks för
eldning i värmeledningspannor ställa stora krav på
maskineriets beskaffenhet. Det gäller att utföra
krossningen och sorteringen till just de önskade
storlekarna med minsta möjliga grusbildning. Härvid
spelar valet av krossorgan och sorteringsapparat en
avgörande roll. Fig. 18 visar en serie speciellt
formade krosstrissor och fig. 19 en s. k. rullharpa, som
Fig. 10. Sorteringsverk under transport.
Fig. 9. Gruselevator och sorteringsverk.
17 sept. 1938
Fig. 12. Lastskopa.
139
