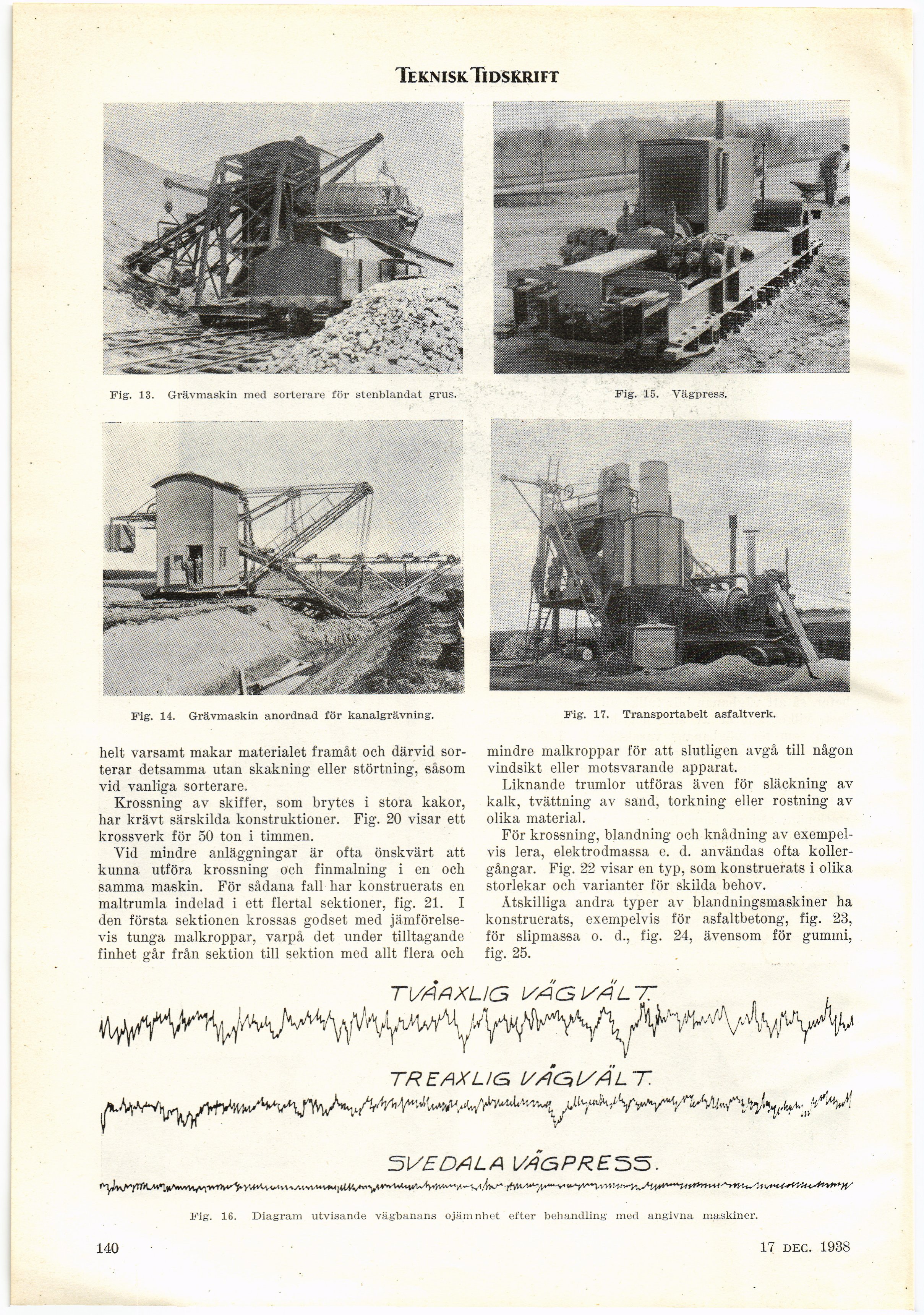

Tekn i sk Tidskrift
Fig. 13. Grävmaskin med sorterare för stenblandat grus.
Fig. 15. Vägpress.
// //
TVAAXUG I/ACSI/ALT:
Fig. 16. Diagram utvisande vägbanans ojämnhet efter behandling med angivna maskiner.
140 17 sept. 1938
helt varsamt makar materialet framåt och därvid
sorterar detsamma utan skakning eller störtning, såsom
vid vanliga sorterare.
Krossning av skiffer, som brytes i stora kakor,
har krävt särskilda konstruktioner. Fig. 20 visar ett
krossverk för 50 ton i timmen.
Vid mindre anläggningar är ofta önskvärt att
kunna utföra krossning och finmalning i en och
samma maskin. För sådana fall har konstruerats en
maltrumla indelad i ett flertal sektioner, fig. 21. I
den första sektionen krossas godset med
jämförelsevis tunga malkroppar, varpå det under tilltagande
finhet går från sektion till sektion med allt flera och
mindre malkroppar för att slutligen avgå till någon
vindsikt eller motsvarande apparat.
Liknande trumlor utföras även för släckning av
kalk, tvättning av sand, torkning eller röstning av
olika material.
För krossning, blandning och knådning av
exempelvis lera, elektrodmassa e. d. användas ofta
kollergångar. Fig. 22 visar en typ, som konstruerats i olika
storlekar och varianter för skilda behov.
Åtskilliga andra typer av blandningsmaskiner ha
konstruerats, exempelvis för asfaltbetong, fig. 23,
för slipmassa o. d., fig. 24, ävensom för gummi,
fig. 25.
Fig. 17. Transportabelt asfaltverk.
Fig. 14. Grävmaskin anordnad för kanalgrävning.
