Teknisk Tidskrift

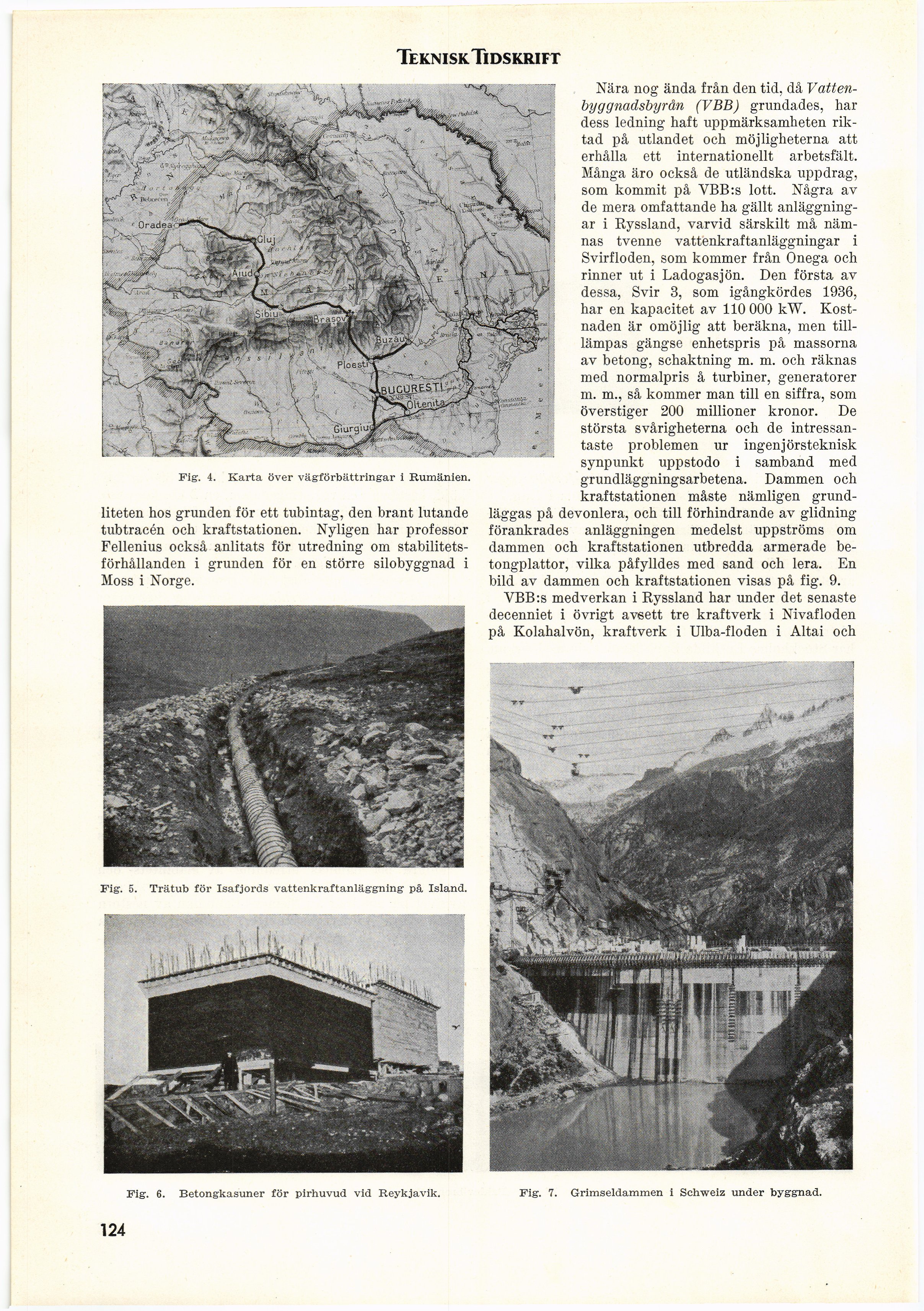

Fig. 4. Karta över vägförbättringar i Rumänien.

liteten hos grunden för ett tubintag, den brant lutande
tubtracén och kraftstationen. Nyligen har professor
Fellenius också anlitats för utredning om
stabilitetsförhållanden i grunden för en större silobyggnad i
Moss i Norge.

Fig. 5. Trätub för Isafjords vattenkraftanläggning på Island.

Nära nog ända från den tid, då
Vattenbyggnadsbyrån (VBB) grundades, har
dess ledning haft uppmärksamheten
riktad på utlandet och möjligheterna att
erhålla ett internationellt arbetsfält.
Många äro också de utländska uppdrag,
som kommit på VBB:s lott. Några av
de mera omfattande ha gällt
anläggningar i Ryssland, varvid särskilt må
nämnas tvenne vattenkraftanläggningar i
Svirfloden, som kommer från Onega och
rinner ut i Ladogasj ön. Den första av
dessa, Svir 3, som igångkördes 1936,
har en kapacitet av 110 000 kW.
Kostnaden är omöjlig att beräkna, men
till-lämpas gängse enhetspris på massorna
av betong, schaktning m. m. och räknas
med normalpris å turbiner, generatorer
m. m., så kommer man till en siffra, som
överstiger 200 millioner kronor. De
största svårigheterna och de
intressantaste problemen ur ingen jörsteknisk
synpunkt uppstodo i samband med
grundläggningsarbetena. Dammen och
kraftstationen måste nämligen
grundläggas på devonlera, och till förhindrande av glidning
förankrades anläggningen medelst uppströms om
dammen och kraftstationen utbredda armerade
betongplattor, vilka påfylldes med sand och lera. En
bild av dammen och kraftstationen visas på fig. 9.

VBB:s medverkan i Ryssland har under det senaste
decenniet i övrigt avsett tre kraftverk i Nivafloden
på Kolahalvön, kraftverk i Ulba-floden i Altai och

Fig. 6. Betongkasuner för pirhuvud vid Reykjavik. Fig. 7. Grimseldammen i Schweiz under byggnad.

124
