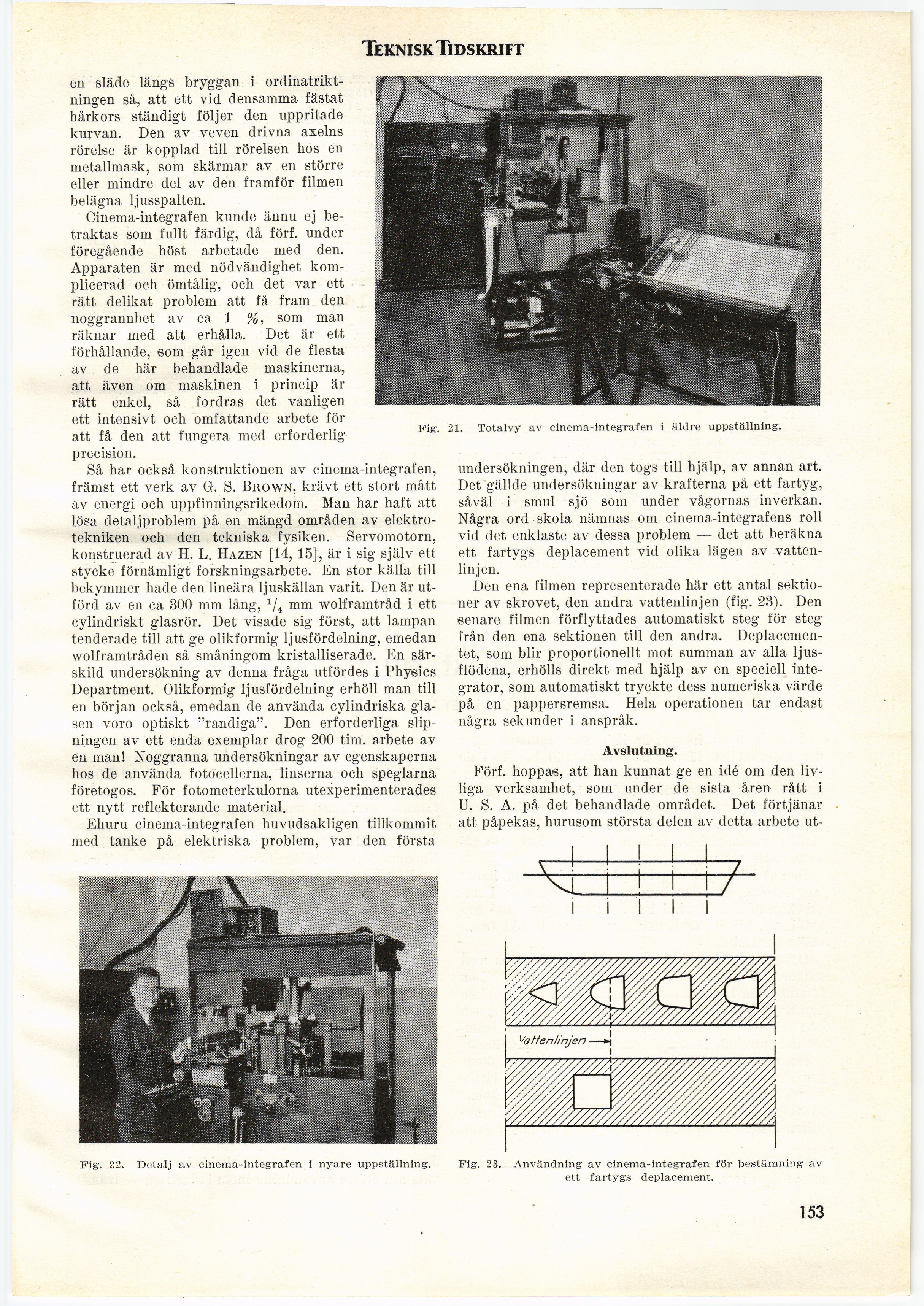

Teknisk Tidskrift
en släde längs bryggan i
ordinatrikt-ningen så, att ett vid densamma fästat
hårkors ständigt följer den uppritade
kurvan. Den av veven drivna axelns
rörelse är kopplad till rörelsen hos en
metallmask, som skärmar av en större
eller mindre del av den framför filmen
belägna ljusspalten.
Cinema-integrafen kunde ännu ej
betraktas som fullt färdig, då förf. under
föregående höst arbetade med den.
Apparaten är med nödvändighet
komplicerad och ömtålig, och det var ett
rätt delikat problem att få fram den
noggrannhet av ca 1 %, som man
räknar med att erhålla. Det är ett
förhållande, som går igen vid de flesta
av de här behandlade maskinerna,
att även om maskinen i princip är
rätt enkel, så fordras det vanligen
ett intensivt och omfattande arbete för
att få den att fungera med erforderlig
precision.
Så har också konstruktionen av cinema-integrafen,
främst ett verk av G. S. Brown, krävt ett stort mått
av energi och uppfinningsrikedom. Man har haft att
lösa detaljproblem på en mängd områden av
elektrotekniken ocli den tekniska fysiken. Servomotorn,
konstruerad av H. L. Hazen [14, 15], är i sig själv ett
stycke förnämligt forskningsarbete. En stor källa till
bekymmer hade den lineära ljuskällan varit. Den är
utförd av en ca 300 mm lång, 1/4 mm wolframtråd i ett
cylindriskt glasrör. Det visade sig först, att lampan
tenderade till att ge olikformig ljusfördelning, emedan
wolframtråden så småningom kristalliserade. En
särskild undersökning av denna fråga utfördes i Physics
Department. Olikformig ljusfördelning erhöll man till
en början också, emedan de använda cylindriska
glasen voro optiskt "randiga". Den erforderliga
slipningen av ett enda exemplar drog 200 tim. arbete av
en man! Noggranna undersökningar av egenskaperna
hos de använda fotocellerna, linserna och speglarna
företogos. För fotometerkulorna utexperimenterades
ett nytt reflekterande material.
Ehuru cinema-integrafen huvudsakligen tillkommit
med tanke på elektriska problem, var den första
Fig. 21. Totalvy av cinema-integrafen i äldre uppställning.
undersökningen, där den togs till hjälp, av annan art.
Det gällde undersökningar av krafterna på ett fartyg,
såväl i smul sjö som under vågornas inverkan.
Några ord skola nämnas om cinema-integrafens roll
vid det enklaste av dessa problem — det att beräkna
ett fartygs deplacement vid olika lägen av
vattenlinjen.
Den ena filmen representerade här ett antal
sektioner av skrovet, den andra vattenlinjen (fig. 23). Den
senare filmen förflyttades automatiskt steg för steg
från den ena sektionen till den andra.
Deplacementet, som blir proportionellt mot summan av alla
ljusflödena, erhölls direkt med hjälp av en speciell
inte-grator, som automatiskt tryckte dess numeriska värde
på en pappersremsa. Hela operationen tar endast
några sekunder i anspråk.
Avslutning.
Förf. hoppas, att han kunnat ge en idé om den
livliga verksamhet, som under de sista åren rått i
U. S. A. på det behandlade området. Det förtjänar
att påpekas, hurusom största delen av detta arbete ut-
Fig. 22. Detalj av cinema-integrafen i nyare uppställning. Fig. 23. Användning av cinema-integrafen för bestämning av
ett fartygs deplacement.
153
