Automobil-o< i Motorteknik
7 lager, av vilka det bakersta upptar axialtrycket.
Styraxeln uppbäres av 4 lager. Styraxeln drives av
kedja. Kolvarna äro av gjutjärn och utrustade med
2 tätningsringar och 2 oljeriugar. Inloppsventilerna
äro av nickelstål, ha 42 mm diameter och inställas
med 0.25 mm spel vid 8,715 mm lyfthöjd.
Avloppsventilerna äro av silikrom, ha 37 mm diameter och
inställas med 0.35 mm spel vid 8,755 mm lyfthöjd.
Av-loppsventilen öppnar 44° före n. d. p. och stänger 3°
efter ö. d. p. Inloppsventilen öppnar 2° före ö. d. p.
och stänger 51° efter n. d. p. Vid mätningar av
kompressionstrycket vid driftvarm motor erhölls en
tryckstegring motsvarande exponenten 1,25 för
kompressionskurvan.
Motorns anordning i övrigt framgår av de ovan
nämnda genomskärningsritningarna. Endast några
ytterligare påpekningar må göras.
Smörjningen sker från mekaniskt driven smörj
-oljepump, vilken arbetar med ett tryck av 1,5 à 2,5
kg/cm’2. Genom i vevhusöverdelen borrade kanaler
67

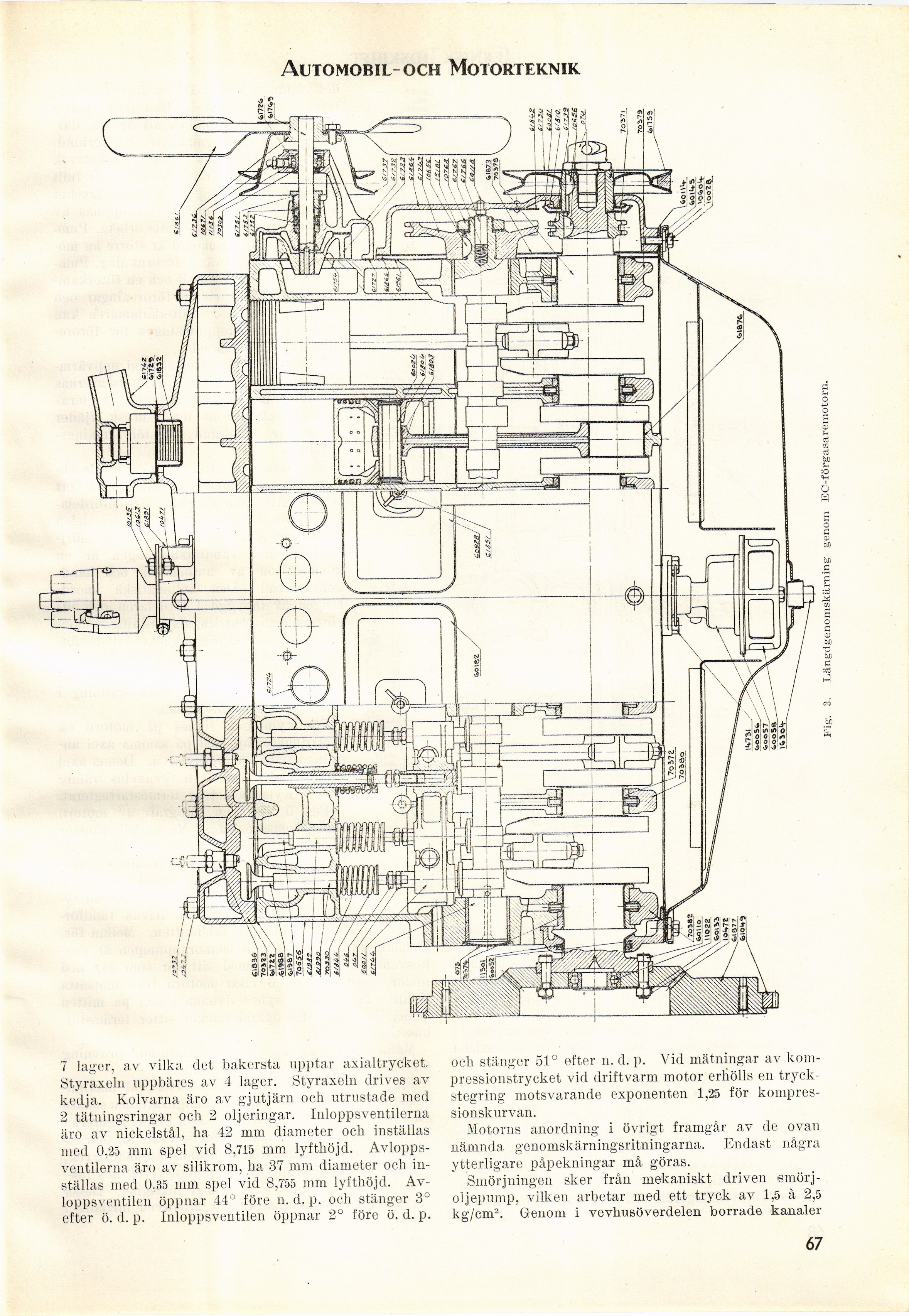

Fig". 3. Längdgenomskärning- genom EC-förgasaremotorn.
