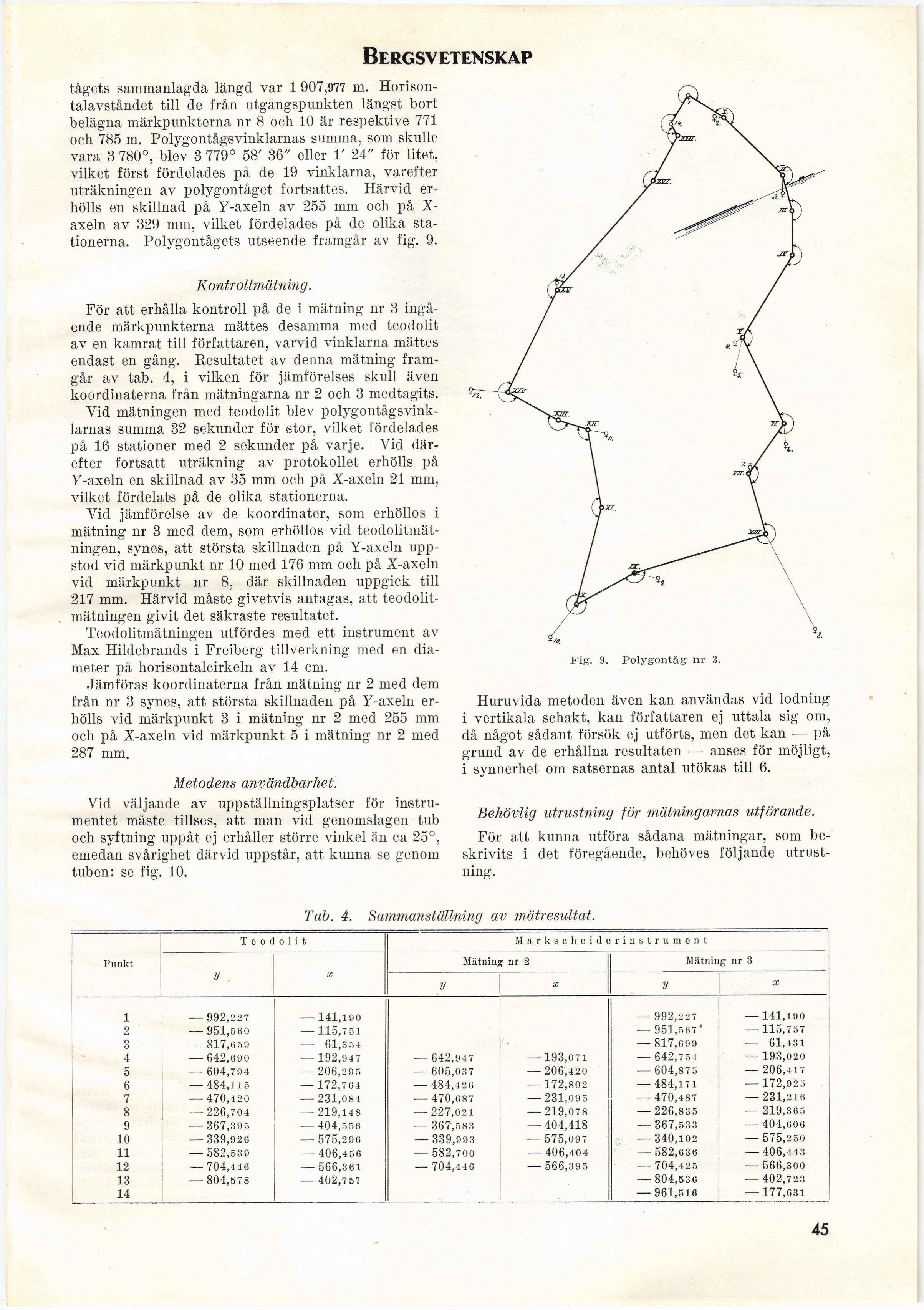

Bergsv etenskap
tågets sammanlagda längd var 1 907,977 m.
Horisontalavståndet till de från utgångspunkten längst bort
belägna märkpunkterna nr 8 och 10 är respektive 771
och 785 m. Polygontågsvinklarnas summa, som skulle
vara 3 780°, blev 3 779° 58’ 36" eller 1’ 24" för litet,
vilket först fördelades på de 19 vinklarna, varefter
uträkningen av polygontåget fortsattes. Härvid
erhölls en skillnad på Y-axeln av 255 mm och på
X-axeln av 329 mm, vilket fördelades på de olika
stationerna. Polygontågets utseende framgår av fig. 9.
Kontrollmätning.
För att erhålla kontroll på de i mätning nr 3
ingående märkpunkterna mättes desamma med teodolit
av en kamrat till författaren, varvid vinklarna mättes
endast en gång. Resultatet av denna mätning
framgår av tab. 4, i vilken för jämförelses skull även
koordinaterna från mätningarna nr 2 och 3 medtagits.
Vid mätningen med teodolit blev
polygontågsvink-larnas summa 32 sekunder för stor, vilket fördelades
på 16 stationer med 2 sekunder på varje. Vid
därefter fortsatt uträkning av protokollet erhölls på
Y-axeln en skillnad av 35 mm och på X-axeln 21 mm,
vilket fördelats på de olika stationerna.
Vid jämförelse av de koordinater, som erhöllos i
mätning nr 3 med dem, som erhöllos vid
teodolitmät-ningen, synes, att största skillnaden på Y-axeln
uppstod vid märkpunkt nr 10 med 176 mm och på X-axeln
vid märkpunkt nr 8, där skillnaden uppgick till
217 mm. Härvid måste givetvis antagas, att
teodolit-mätningen givit det säkraste resultatet.
Teodolitmätningen utfördes med ett instrument av
Max Hildebrands i. Freiberg tillverkning med en
diameter på horisontalcirkeln av 14 cm.
Jämföras koordinaterna från mätning nr 2 med dem
från nr 3 synes, att största skillnaden på Y-axeln
erhölls vid märkpunkt 3 i mätning nr 2 med 255 mm
och på X-axeln vid märkpunkt 5 i mätning nr 2 med
287 mm.
Metodens användbarhet.
Vid väljande av uppställningsplatser för
instrumentet måste tillses, att man vid genomslagen tub
och syftning uppåt ej erhåller större vinkel än ca 25°,
emedan svårighet därvid uppstår, att kunna se genom
tuben: se fig. 10.
E’ig. 9. Polygontåg nr 3.
Huruvida metoden även kan användas vid lödning
i vertikala schakt, kan författaren ej uttala sig om,
då något sådant försök ej utförts, men det kan — på
grund av de erhållna resultaten — anses för möjligt,
i synnerhet om satsernas antal utökas till 6.
Behövlig utrustning för mätningarnas utförande.
För att kunna utföra sådana mätningar, som
beskrivits i det föregående, behöves följande
utrustning.
Tab. 4. Sammanställning av mätresultat.
Punkt Teodolit Markscheide rinstrument
y X Mätning nr 2 Mätning nr 3
y X y X
1 — 992,227 — 141,190 — 992,227 — 141,190
2 — 951,560 — 115,751 — 951, Ö67" — 115,757
3 — 817,659 — 61,354 -817,699 — 61,431
4 — 642,690 — 192,947 — 642,947 — 193,071 — 642,754 — 193,020
5 — 604,794 — 206,295 - 605,037 — 206,420 - 604,875 — 206,417
6 — 484,115 — 172,764 - 484,426 — 172,802 — 484,171 — 172,925
7 — 470,420 — 231,084 — 470,687 — 231,095 — 470,487 — 231,216
8 — 226,704 — 219,148 — 227,021 — 219,078 -226,835 — 219,365
9 — 367,395 — 404,556 — 367,583 — 404,418 — 367,533 — 404,606
10 — 339,926 — 575,296 — 339,993 — 575,097 — 340,102 — 575,250
11 — 582,530 — 406,456 — 582,700 — 406,404 - 582,636 — 406,443
12 — 704,446 — 566,361 — 704,446 — 566,395 - 704,425 — 566,300
13 — 804,578 — 402,757 — 804,536 -402,723
14 -961,516 — 177,631
45
