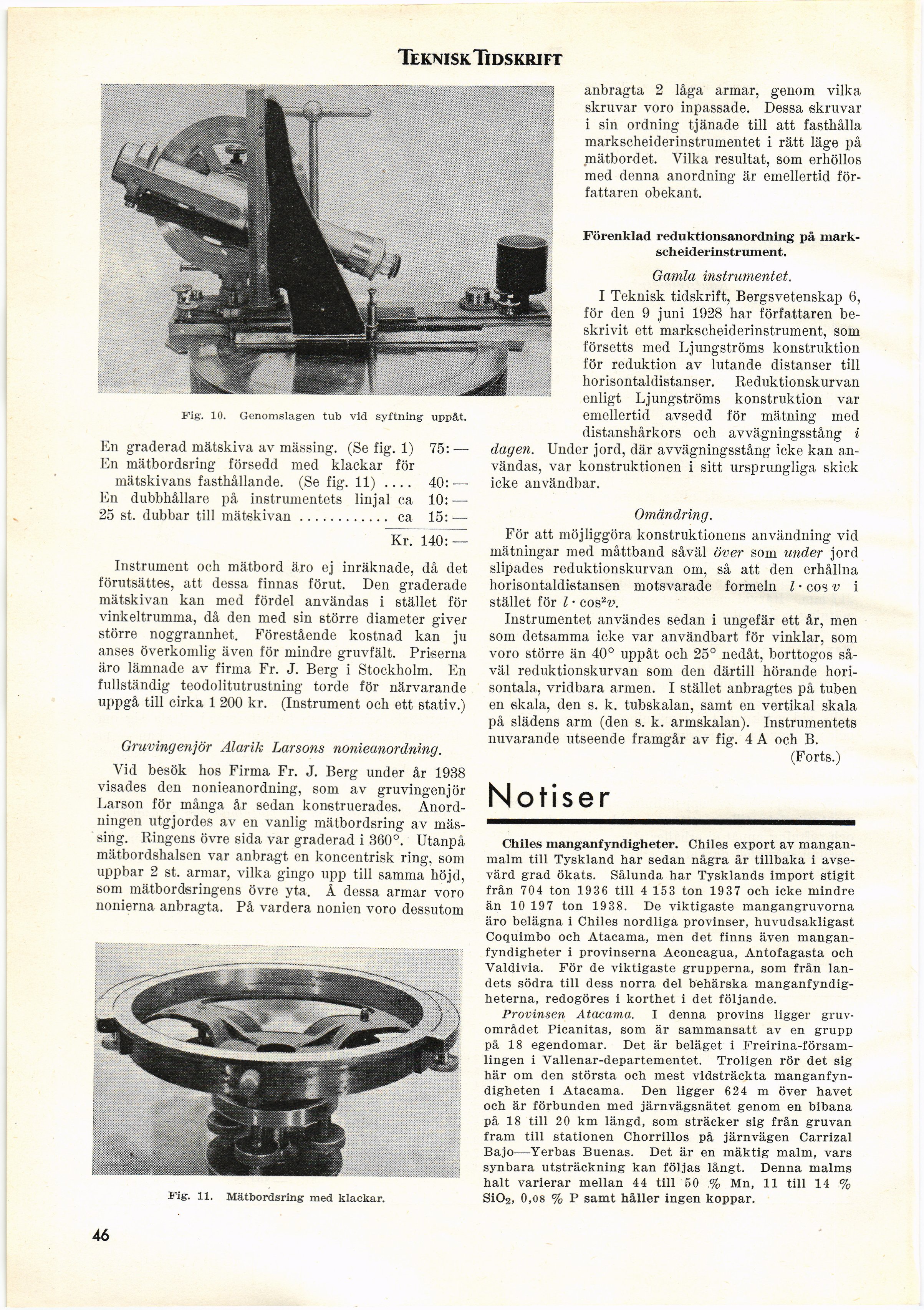

Teknisk Tidskrift

En graderad mätskiva av mässing. (Se fig. 1) 75: —
En mätbordsring försedd med klackar för

mätskivans fasthållande. (Se fig. 11) . 40: —
En dubbhållare på instrumentets linjal ca 10: —
25 st. dubbar till mätskivan ............ ca 15: —
Kr. 140: —

Instrument och mätbord äro ej inräknade, då det
förutsattes, att dessa finnas förut. Den graderade
mätskivan kan med fördel användas i stället för
vinkeltrumma, då den med sin större diameter giver
större noggrannhet. Förestående kostnad kan ju
anses överkomlig även för mindre gruvfält. Priserna
äro lämnade av firma Fr. J. Berg i Stockholm. En
fullständig teodolitutrustning torde för närvarande
uppgå till cirka 1 200 kr. (Instrument och ett stativ.)

Gruvingenjör Alarik Larsons nonieanordning.

Vid besök hos Firma Fr. J. Berg under år 1938
visades den nonieanordning, som av gruvingenjör
Larson för många år sedan konstruerades.
Anordningen utgjordes av en vanlig mätbordsring av
mässing. Ringens övre sida var graderad i 360°. Utanpå
mätbordshalsen var anbragt en koncentrisk ring, som
uppbar 2 st. armar, vilka gingo upp till samma höjd,
som mätbordsringens övre yta. Å dessa armar voro
nonierna anbragta. På vardera nonien voro dessutom

Fig. 11. Mätbordsring med klackar.

anbragta 2 låga armar, genom vilka
skruvar voro inpassade. Dessa skruvar
i sin ordning tjänade till att fasthålla
markscheiderinstrumentet i rätt läge på
mätbordet. Yilka resultat, som erhöllos
med denna anordning är emellertid
författaren obekant.

Förenklad rednktionsanordning i»å
mark-scheiderinstrument.

Gamla instrumentet.
I Teknisk tidskrift, Bergsvetenskap 6,
för den 9 juni 1928 har författaren
beskrivit ett markscheiderinstrument, som
försetts med Ljungströms konstruktion
för reduktion av lutande distanser till
horisontal distanser. Reduktionskurvan
enligt Ljungströms konstruktion var
emellertid avsedd för mätning med
distanshårkors och avvägningsstång i
dagen. Under jord, där avvägningsstång icke kan
användas, var konstruktionen i sitt ursprungliga skick
icke användbar.

Omändring.

För att möjliggöra konstruktionens användning vid
mätningar med måttband såväl över som under jord
slipades reduktionskurvan om, så att den erhållna
horisontaldistansen motsvarade formeln l • eos v i
stället för l • cos2v.

Instrumentet användes sedan i ungefär ett år, men
som detsamma icke var användbart för vinklar, som
voro större än 40° uppåt och 25° nedåt, borttogos
såväl reduktionskurvan som den därtill hörande
horisontala, vridbara armen. I stället anbragtes på tuben
en skala, den s. k. tubskalan, samt en vertikal skala
på slädens arm (den s. k. armskalan). Instrumentets
nuvarande utseende framgår av fig. 4 A och B.

(Forts.)

Notiser

Chiles manganfyndigheter. Chiles export av
manganmalm till Tyskland har sedan några år tillbaka i
avsevärd grad ökats. Sålunda har Tysklands import stigit
från 704 ton 1936 till 4153 ton 1937 och icke mindre
än 10 197 ton 1938. De viktigaste mangangruvorna
äro belägna i Chiles nordliga provinser, huvudsakligast
Coquimbo och Atacama, men det finns även
manganfyndigheter i provinserna Aconcagua, Antofagasta och
Valdivia. För de viktigaste grupperna, som från
landets södra till dess norra del behärska
manganfyndig-heterna, redogöres i korthet i det följande.

Provinsen Atacama. I denna provins ligger
gruvområdet Picanitas, som är sammansatt av en grupp
på 18 egendomar. Det är beläget i
Freirina-försam-lingen i Vallenar-departementet. Troligen rör det sig
här om den största och mest vidsträckta
manganfyndigheten i Atacama. Den ligger 624 m över havet
och är förbunden med järnvägsnätet genom en bibana
på 18 till 20 km längd, som sträcker sig från gruvan
fram till stationen Chorrillos på järnvägen Carrizal
Bajo—Yerbas Buenas. Det är en mäktig malm, vars
synbara utsträckning kan följas långt. Denna malms
halt varierar mellan 44 till 50 % Mn, 11 till 14 %
Si02, 0,08 % P samt håller ingen koppar.

46
