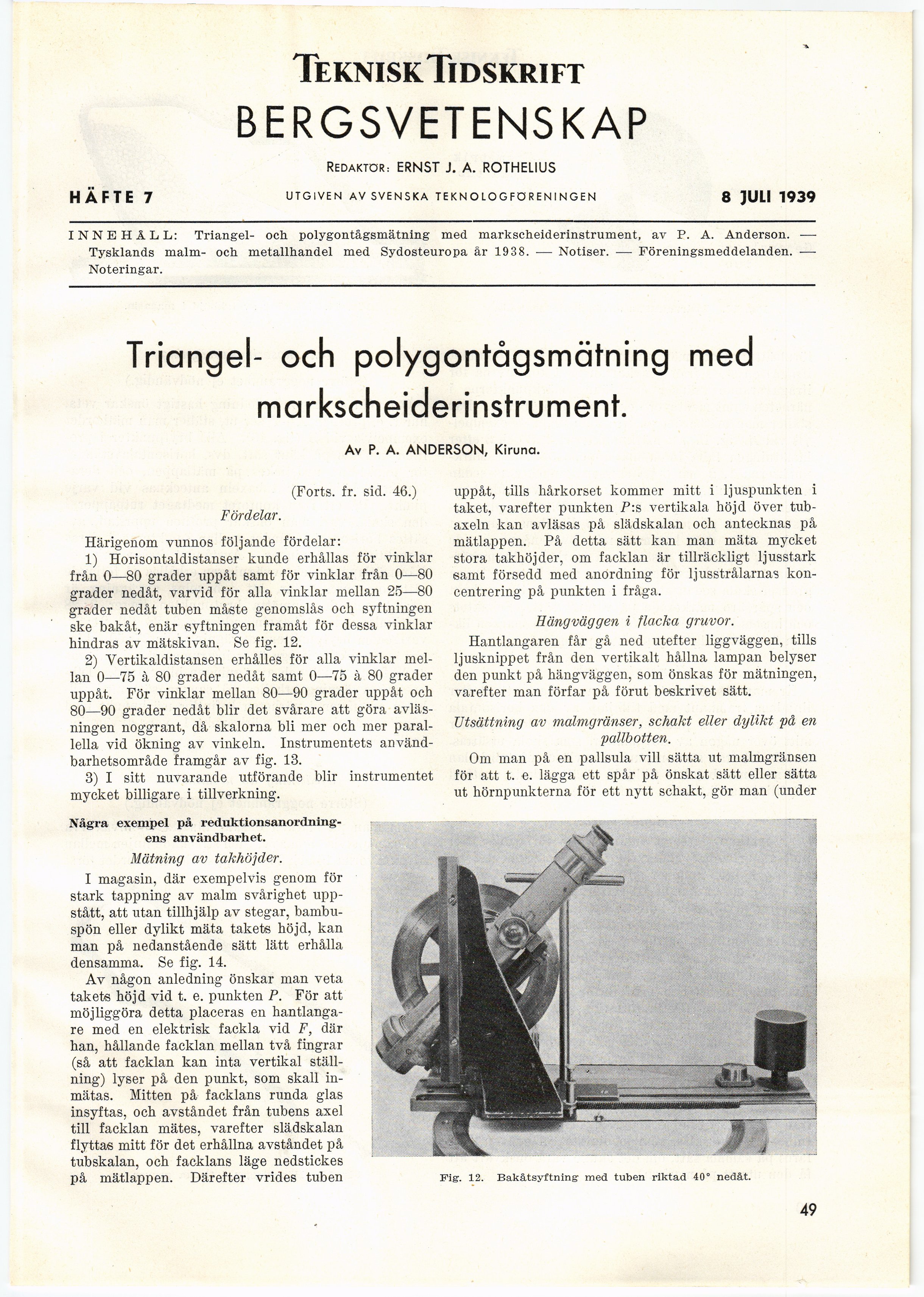

TekniskTidskrift
BERGSVETENSKAP
REDAKTÖR: ERNST J. A. ROTHELIUS
HÄFTE 7 UTGIVEN AV SVENSKA TEKNOLOGFÖRENINGEN 8 JULM939
INNEHÅLL: Triangel- och polygontågsmätning med markscheiderinstrument, av P. A. Anderson. -—•
Tysklands malm- och metallhandel med Sydosteuropa år 1938. ■— Notiser. —■ Föreningsmeddelanden. —
Noteringar.
Triangel- och polygontågsmätning m ed
markscheiderinstrument.
Av P. A. ANDERSON, Kiruna.
(Forts. fr. sid. 46.)
Fördelar.
Härigenom vunnos följande fördelar:
1) Horisontaldistanser kunde erhållas för vinklar
från 0—80 grader uppåt samt för vinklar från 0—80
grader nedåt, varvid för alla vinklar mellan 25—80
grader nedåt tuben måste genomslås och syftningen
ske bakåt, enär syftningen framåt för dessa vinklar
hindras av mätskivan. Se fig. 12.
2) Yertikaldistansen erhålles för alla vinklar
mellan 0—75 à 80 grader nedåt samt 0—75 à 80 grader
uppåt. För vinklar mellan 80—90 grader uppåt och
80—90 grader nedåt blir det svårare att göra
avläsningen noggrant, då skalorna bli mer och mer
parallella vid ökning av vinkeln. Instrumentets
användbarhetsområde framgår av fig. 13.
3) I sitt nuvarande utförande blir instrumentet
mycket billigare i tillverkning.
Några exempel på reduktionsanordning
ens användbarhet.
uppåt, tills hårkorset kommer mitt i ljuspunkten i
taket, varefter punkten P:s vertikala höjd över
tub-axeln kan avläsas på slädskalan och antecknas på
mätlappen. På detta sätt kan man mäta mycket
stora takhöjder, om facklan är tillräckligt ljusstark
samt försedd med anordning för ljusstrålarnas
koncentrering på punkten i fråga.
Hängväggen i flacka gruvor.
Hantlangaren får gå ned utefter liggväggen, tills
ljusknippet från den vertikalt hållna lampan belyser
den punkt på hängväggen, som önskas för mätningen,
varefter man förfar på förut beskrivet sätt.
Utsättning av malmgränser, schakt eller dylikt <på en
pallbotten.
Om man på en pallsula vill sätta ut malmgränsen
för att t. e. lägga ett spår på önskat sätt eller sätta
ut hörnpunkterna för ett nytt schakt, gör man (under
Mätning av takhöjder.
I magasin, där exempelvis genom för
stark tappning av malm svårighet
uppstått, att utan tillhjälp av stegar,
bambuspön eller dylikt mäta takets höjd, kan
man på nedanstående sätt lätt erhålla
densamma. Se fig. 14.
Av någon anledning önskar man veta
takets höjd vid t. e. punkten P. För att
möjliggöra detta placeras en
hantlangare med en elektrisk fackla vid F, där
han, hållande facklan mellan två fingrar
(så att facklan kan inta vertikal
ställning) lyser på den punkt, som skall
inmätas. Mitten på facklans runda glas
insyftas, och avståndet från tubens axel
till facklan mätes, varefter slädskalan
flyttas mitt för det erhållna avståndet på
tubskalan, och facklans läge nedstickes
på mätlappen. Därefter vrides tuben
Fig. 12. Bakå-tsyftning- med tuben riktad 40° nedåt.
