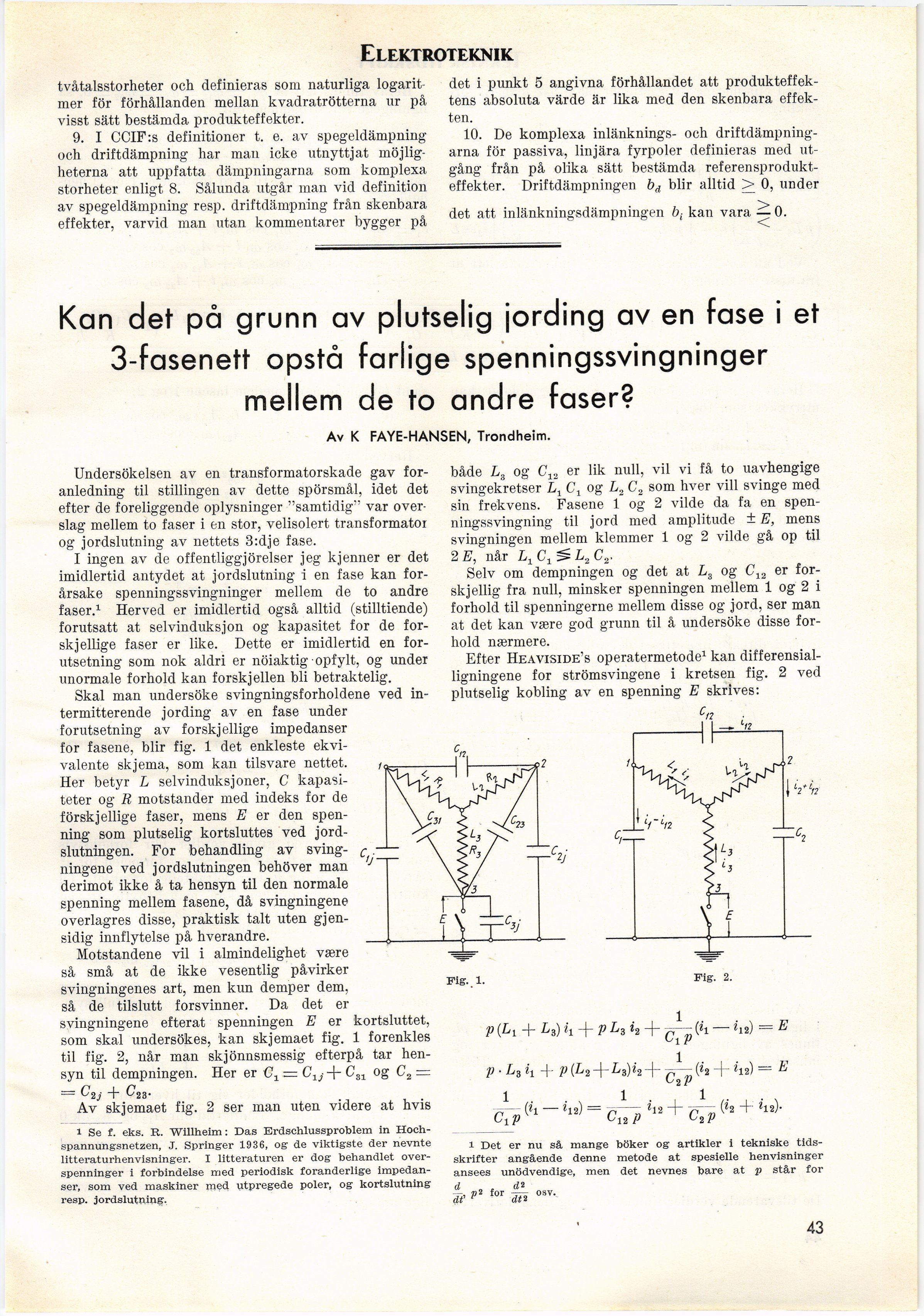

Elektroteknik
tvåtalsstorheter och definieras som naturliga logarit
mer för förhållanden mellan kvadratrötterna ur på
visst sätt bestämda produkteffekter.
9. I CCIF:s definitioner t. e. av spegeldämpning
och driftdämpning har man icke utnyttjat
möjligheterna att uppfatta dämpningarna som komplexa
storheter enligt 8. Sålunda utgår man vid definition
av spegeldämpning resp. driftdämpning från skenbara
effekter, varvid man utan kommentarer bygger på
det i punkt 5 angivna förhållandet att
produkteffektens absoluta värde är lika med den skenbara
effekten.
10. De komplexa inlänknings- och
driftdämpningarna för passiva, linjära fyrpoler definieras med
utgång från på olika sätt bestämda
referensprodukt-effekter. Driftdämpningen bd blir alltid > 0, under
det att inlänkmngsdämpningen bt kan vara — 0.
Kan det på grunn av plutselig jording av en fase i et
3-fasenett opstå farlige spenningssvingninger
mellein de to andre faser?
Av K FAYE-HANSEN, Trondheim.
Undersökelsen av en transformatorskade gav
foranledning til stillingen av dette spörsmål, idet det
efter de foreliggende oplysninger "samtidig" var
overslag mellem to faser i en stor, velisolert transformator
og jordslutning av nettets 3:dje fase.
I ingen av de offentliggjörelser jeg kjenner er det
imidlertid antydet at jordslutning i en fase kan
for-årsake spenningssvingninger mellem de to andre
faser.1 Herved er imidlertid også alltid (stilltiende)
forutsatt at selvinduksjon og kapasitet for de
for-skjellige faser er like. Dette er imidlertid en
for-utsetning som nok aldri er nöiaktig • opfylt, og under
unormale forhold kan forskjellen bli betraktelig.
Skal man undersöke svingningsforholdene ved
in-termitterende jording av en fase under
forutsetning av forskjellige impedanser
for fasene, blir fig. 1 det enkleste
ekvi-valente skjema, som kan tilsvare nettet.
Her betyr L selvinduksjoner, C
kapasi-teter og R motstander med indeks for de
forskjellige faser, mens E er den
spen-ning som plutselig kortsluttes ved
jord-slutningen. For behandling av
sving-ningene ved jordslutningen behöver man
derimot ikke å ta hensyn til den normale
spenning mellem fasene, då svingningene
overlagres disse, praktisk talt uten gj
ensidig innflytelse på hverandre.
Motstandene vil i almindelighet være
så små at de ikke vesentlig påvirker
svingningenes art, men kun demper dem,
så de tilslutt försvinner. Da det er
svingningene efteråt spenningen E er kortsluttet,
som skal undersökes, kan skjemaet fig. 1 forenkles
til fig. 2, når man skjönnsmessig efterpå tar
hensyn til dempningen. Her er C1 — + C31 og C2 =
= j + ^23-
Av skjemaet fig. 2 ser man uten videre at hvis
i Se f. eks. R. Willheim: Das Erdschlussproblem in
Hoch-spannungsnetzen, J. Springer 1936, og de viktigste der nevnte
litteraturhenvisninger. I litteraturen er dog behandlet
over-spenninger i förbindelse med periodisk föränderlige
impedanser, som ved maskiner med utpregede poler, og kortslutning
resp. jordslutning.
både L3 og C12 er lik null, vil vi få to uavhengige
svingekretser L1 C1 og L2 C2 som hver vill svinge med
sin frekvens. Fasene 1 og 2 vilde da fa en
spen-ningssvingning til jord med amplitude ± E, mens
svingningen mellem klemmer 1 og 2 vilde gå op til
2 E, når L1 C1 ^ L2 C2,
Selv om dempningen og det at L3 og C12 er
for-skjellig fra null, minsker spenningen mellem 1 og 2 i
forhold til spenningerne mellem disse og jord, ser man
at det kan være god grunn til å undersöke disse
forhold nærmere.
Efter Heaviside’s operatermetode1 kan
differensial-ligningene for strömsvingene i kretsen fig. 2 ved
plutselig kobling av en spenning E skrives:
Fig. i.
Fig. 2.
p(Lt + L3) h + vL^h
ClP
(h — hi) = E
P-Lzh + P + L3)i2 -f — {ii -f «12) = E
ClP
■ hi) = 7s—~ hi ■
P
C2p
{h + ht)-
i Det er nu så. månge böker og artikler i tekniske
tidsskrifter angående denne metode at spesielle henvisninger
ansees unödvendige, men det nevnes bare at p står for
d „ , di
dt’ p2 for dü osv-
43
