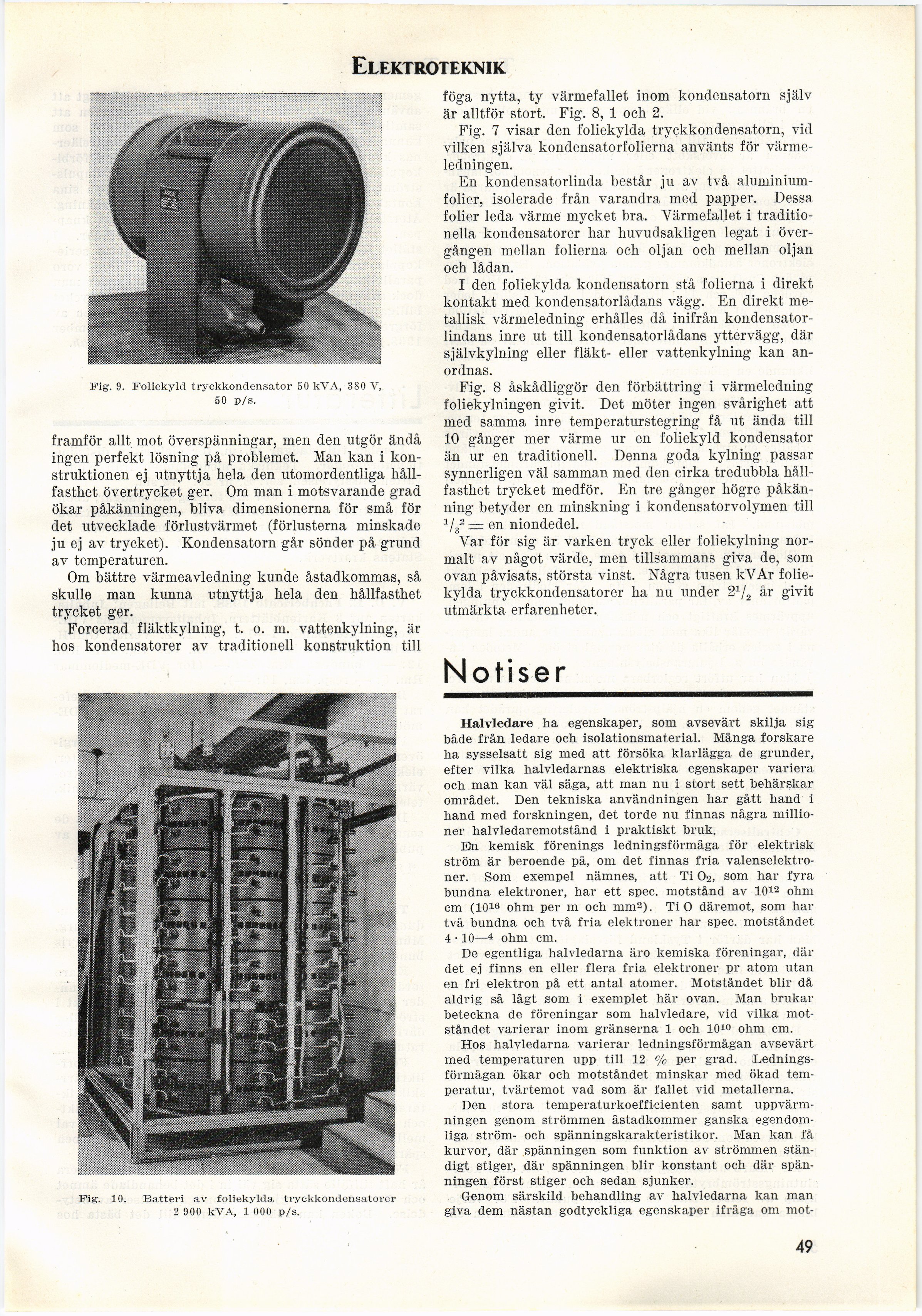

Elektroteknik
Fig. 9. Foliekylcl tryckkondensator 50 kVA, 380 V,
50 p/s.
framför allt mot överspänningar, men den utgör ändå
ingen perfekt lösning på problemet. Man kan i
konstruktionen ej utnyttja hela den utomordentliga
hållfasthet övertrycket ger. Om man i motsvarande grad
ökar påkänningen, bliva dimensionerna för små för
det utvecklade förlustvärmet (förlusterna minskade
ju ej av trycket). Kondensatorn går sönder på grund
av temperaturen.
Om bättre värmeavledning kunde åstadkommas, så
skulle man kunna utnyttja hela den hållfasthet
trycket ger.
Forcerad fläktkylning, t. o. m. vattenkylning, är
hos kondensatorer av traditionell konstruktion till
Fig-, 10. Batteri av foliekylda tryckkondensatorer
2 900 kVA, 1 000 p/s.
föga nytta, ty värmefallet inom kondensatorn själv
är alltför stort. Fig. 8, 1 och 2.
Fig. 7 visar den foliekylda tryckkondensatorn, vid
vilken själva kondensatorfolierna använts för
värmeledningen.
En kondensatorlinda består ju av två
aluminium-folier, isolerade från varandra med papper. Dessa
folier leda värme mycket bra. Värmefallet i
traditionella kondensatorer har huvudsakligen legat i
övergången mellan folierna och oljan och mellan oljan
och lådan.
I den foliekylda kondensatorn stå folierna i direkt
kontakt med kondensatorlådans vägg. En direkt
metallisk värmeledning erhålles då inifrån
kondensator-lindans inre ut till kondensatorlådans yttervägg, där
självkylning eller fläkt- eller vattenkylning kan
anordnas.
Fig. 8 åskådliggör den förbättring i värmeledning
foliekylningen givit. Det möter ingen svårighet att
med samma inre temperaturstegring få ut ända till
10 gånger mer värme ur en foliekyld kondensator
än ur en traditionell. Denna goda kylning passar
synnerligen väl samman med den cirka tredubbla
hållfasthet trycket medför. En tre gånger högre
påkänning betyder en minskning i kondensatorvolymen till
1/s2 = en niondedel.
Var för sig är varken tryck eller foliekylning
normalt av något värde, men tillsammans giva de, som
ovan påvisats, största vinst. Några tusen kV Ar
foliekylda tryckkondensatorer ha nu under 21/2 år givit
utmärkta erfarenheter.
Notiser
Halvledare ha egenskaper, som avsevärt skilja sig
både från ledare och isolationsmaterial. Många forskare
ha sysselsatt sig med att försöka klarlägga de grunder,
efter vilka halvledarnas elektriska egenskaper variera
och man kan väl säga, att man nu i stort sett behärskar
området. Den tekniska användningen har gått hand i
hand med forskningen, det torde nu finnas några
millioner halvledaremotstånd i praktiskt bruk.
En kemisk förenings ledningsförmåga för elektrisk
ström är beroende på, om det finnas fria
valenselektroner. Som exempel nämnes, att Ti Oo, som har fyra
bundna elektroner, har ett spec. motstånd av 1012 ohm
cm (1016 ohm per m och mm2). Ti O däremot, som har
två bundna och två fria elektroner har spec. motståndet
4 • 10—4 ohm cm.
De egentliga halvledarna äro kemiska föreningar, där
det ej finns en eller flera fria elektroner pr atom utan
en fri elektron på ett antal atomer. Motståndet blir då
aldrig så lågt som i exemplet här ovan. Man brukar
beteckna de föreningar som halvledare, vid vilka
motståndet varierar inom gränserna 1 och 1010 ohm cm.
Hos halvledarna varierar ledningsförmågan avsevärt
med temperaturen upp till 12 % per grad. Lednings-
förmågan ökar och motståndet minskar med ökad
temperatur, tvärtemot vad som är fallet vid metallerna.
Den stora temperaturkoefficienten samt
uppvärmningen genom strömmen åstadkommer ganska
egendomliga ström- och spänningskarakteristikor. Man kan få
kurvor, där spänningen som funktion av strömmen
ständigt stiger, där spänningen blir konstant och där
spänningen först stiger och sedan sjunker.
Genom särskild behandling av halvledarna kan man
giva dem nästan godtyckliga egenskaper ifråga om mot-
49
