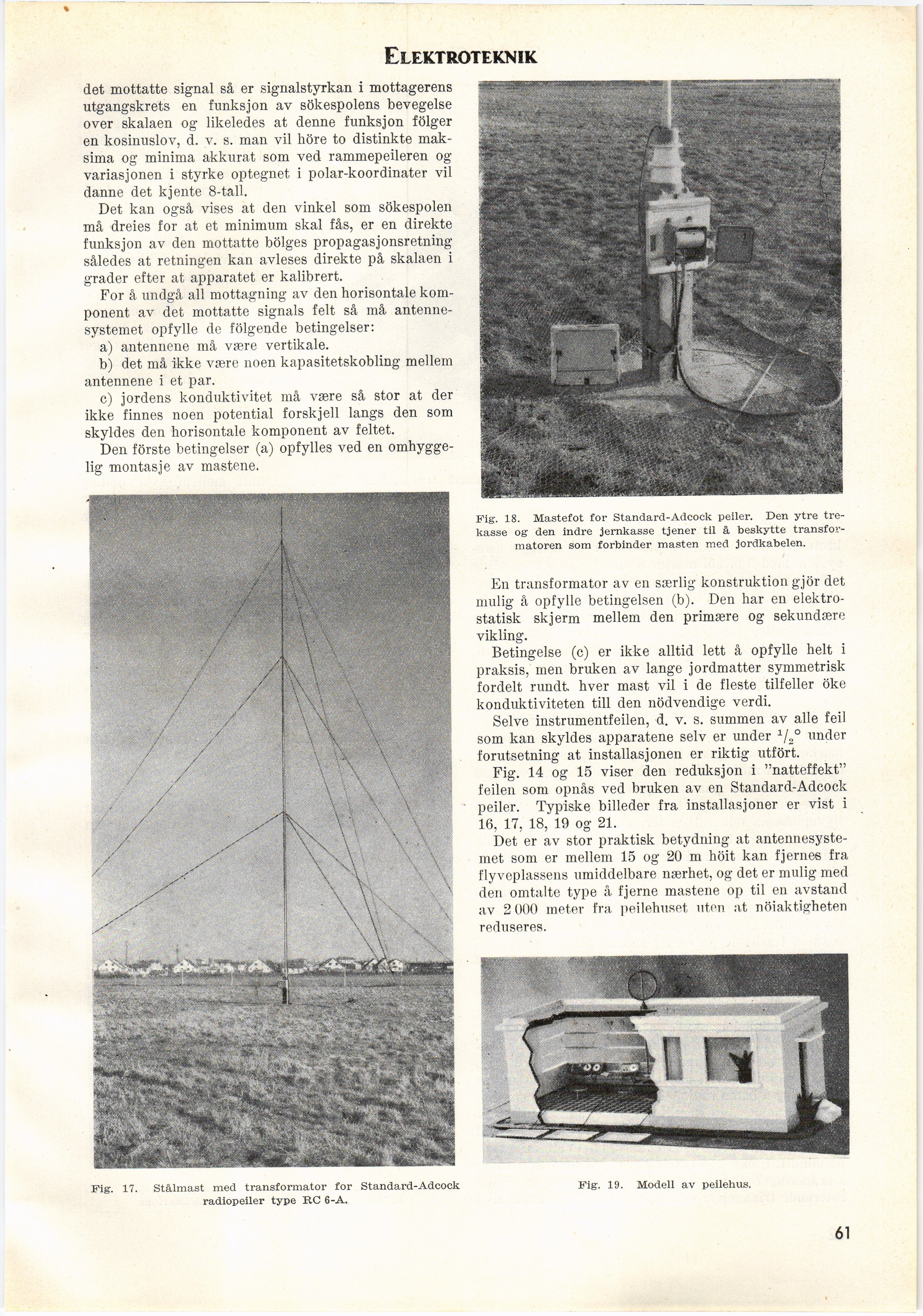

Elektroteknik
det mottatte signal så er signalstyrkan i mottagerens
utgangskrets en funksjon av sökespolens bevegelse
over skalaen og likeledes at denne funksjon fölger
en kosinuslov, d. v. s. man vil höre to distinkte
mak-sima og minima akkurat som ved rammepeileren og
variasjonen i styrke optegnet i polar-koordinater vil
danne det kjente 8-tall.
Det kan også vises at den vinkel som sökespolen
må dreies for at et minimum skal fås, er en direkte
funksjon av den mottatte bölges propagasjonsretning
således at retningen kan avleses direkte på skalaen i
grader efter at apparatet er kalibrert.
For å undgå all mottagning av den horisontale
komponent av det mottatte signals felt så må
antennesystemet opfylle de fölgende betingelser:
a) antennene må være vertikale.
b) det må ikke være noen kapasitetskobling mellem
antennene i et par.
c) jordens konduktivitet må være så stor at der
ikke finnes noen potential forskjell längs den som
skyldes den horisontale komponent av feltet.
Den förste betingelser (a) opfylles ved en
omhygge-lig montasje av mastene.
Fig. 17. Stålmast med transformator for Standard-Adcock
radiopeiler type RC 6-A.
Fig. 18. Mastefot for Standard-Adcock peiler. Den ytre
trekasse og den indre jernkasse tjener til å beskytte
transfor-matoren som torbinder masten med jordkabelen.
En transformator av en særlig konstruktion gjör det
mulig å opfylle betingelsen (b). Den har en
elektrostatisk skjerm mellem den primære og sekundære
vikling.
Betingelse (c) er ikke alltid lett å opfylle helt i
praksis, men bruken av länge jordmatter symmetrisk
fordelt rundt hver mast vil i de fleste tilfeller öke
konduktiviteten till den nödvendige verdi.
Selve instrumentfeilen, d. v. s. summen av alle feil
som kan skyldes apparatene selv er under 1/2° under
forutsetning at installasjonen er riktig utfört.
Fig. 14 og 15 viser den reduksjon i "natteffekt"
feilen som opnås ved bruken av en Standard-Adcock
peiler. Typiske billeder fra installasjoner er vist i
16, 17, 18, 19 og 21.
Det er av stor praktisk betydning at
antennesystemet som er mellem 15 og 20 m höit kan fjernes fra
flyveplassens umiddelbare nærhet, og det er mulig med
den omtalte type å fjerne mastene op til en avstand
av 2 000 meter fra peilehuset uten at nöiaktigheten
reduseres.
Fig. 19. Modell av peilehus.
61
