Teknisk Tidskrift

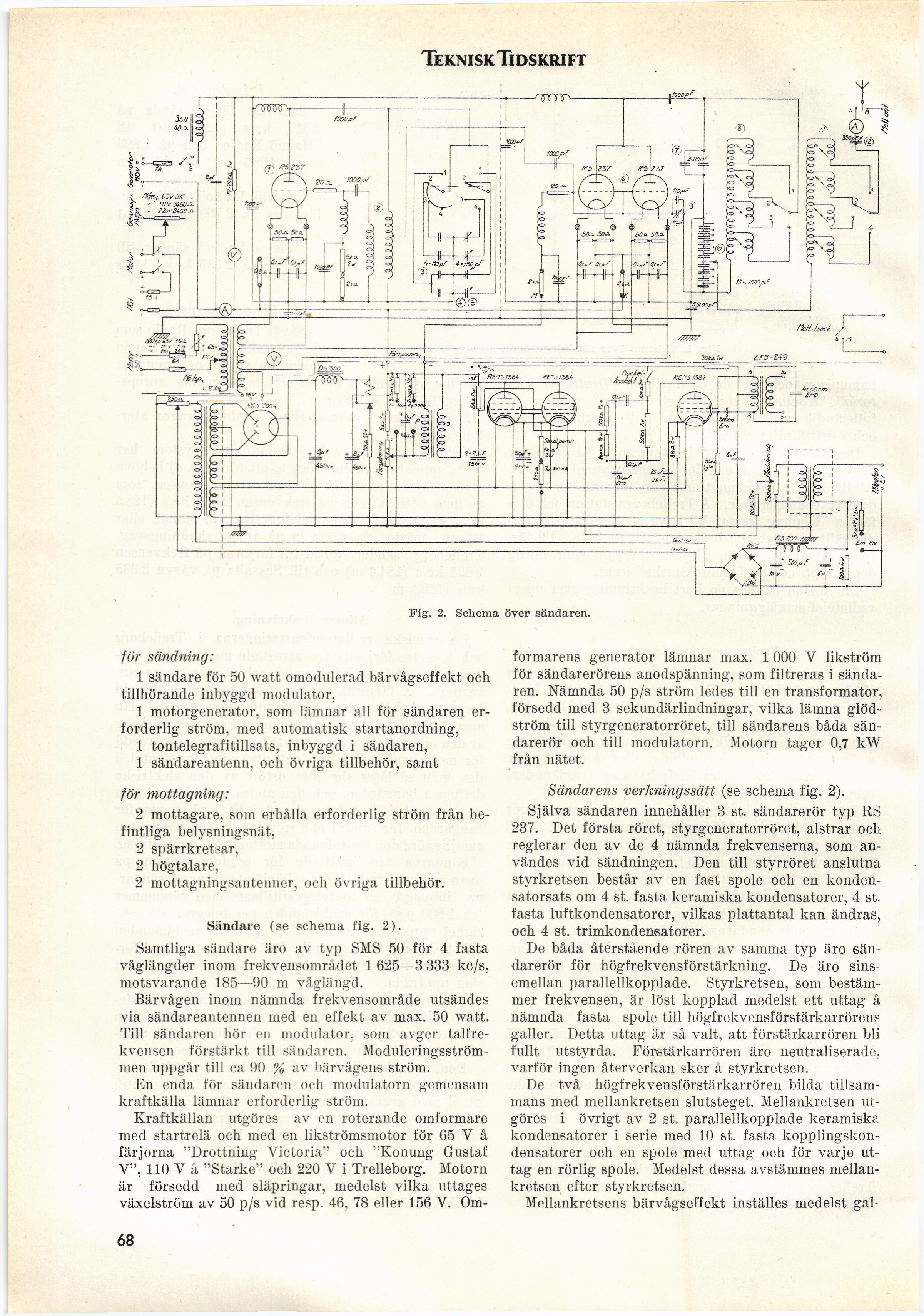

Fig. 2. Schema över sändaren.
för sändning:
1 sändare för 50 watt omodulerad bärvågseffekt och
tillhörande inbyggd modulator.
1 motorgenerator, som lämnar all för sändaren
erforderlig ström, med automatisk startanordning,
1 tontelegrafitillsats, inbyggd i sändaren,
1 sändareantenn, och övriga tillbehör, samt
för mottagning:
2 mottagare, som erhålla erforderlig ström från
befintliga belysningsnät,
2 spärrkretsar,
2 högtalare,
2 mottagningsantenner, och övriga tillbehör.
Sändare (se schema fig. 2).
Samtliga sändare äro av typ SMS 50 för 4 fasta
våglängder inom frekvensområdet 1 625—3 333 kc/s.
motsvarande 185—90 m våglängd.
Bärvågen inom nämnda frekvensområde utsändes
via sändareantennen med en effekt av max. 50 watt.
Till sändaren hör en modulator, som avger
talfrekvensen förstärkt till sändaren.
Moduleringsström-men uppgår till ca 90 % av bärvågens ström.
En enda för sändaren och modulatorn gemensam
kraftkälla lämnar erforderlig ström.
Kraftkällan utgöres av en roterande omformare
med startrelä och med en likströmsmotor för 65 Y å
färjorna "Drottning Victoria" och "Konung Gustaf
V", 110 V å "Starke" och 220 V i Trelleborg. Motorn
är försedd med släpringar, medelst vilka uttages
växelström av 50 p/s vid resp. 46, 78 eller 156 V. Om-
formarens generator lämnar max. 1 000 V likström
för sändarerörens anodspänning, som filtreras i
sändaren. Nämnda 50 p/s ström ledes till en transformator,
försedd med 3 sekundärlindningar, vilka lämna
glödström till styrgeneratorröret, till sändarens båda
sändarerör och till inodulatorn. Motorn tager 0,7 kW
från nätet.
Sändarens verkningssätt (se schema fig. 2).
Själva sändaren innehåller 3 st. sändarerör typ RS
237. Det första röret, styrgeneratorröret, alstrar och
reglerar den av de 4 nämnda frekvenserna, som
användes vid sändningen. Den till styrröret anslutna
styrkretsen består av en fa«t spole och en
konden-satorsat-s om 4 st. fasta keramiska kondensatorer, 4 st.
fasta luftkondensatorer, vilkas plattantal kan ändras,
och 4 st. trimkondensatorer.
De båda återstående rören av samma typ äro
sän-darerör för högfrekvensförstärkning. De äro
sinsemellan parallellkopplade. Styrkretsen, som
bestämmer frekvensen, är löst kopplad medelst ett uttag å
nämnda fasta spole till högfrekvensförstärkarrörens
galler. Detta uttag är så valt, att förstärkarrören bli
fullt utstyrda. Förstärkarrören äro neutraliserade,
varför ingen återverkan sker å styrkretsen.
De två högfrekvensförstärkarrören bilda
tillsammans med mellankretsen slutsteget. Mellankretsen
utgöres i övrigt av 2 st. parallellkopplade keramiska
kondensatorer i serie med 10 st. fasta
kopplingskon-densatorer och en spole med uttag och för varje
uttag en rörlig spole. Medelst dessa avstämmes
mellankretsen efter styrkretsen.
Mellankretsens bärvågseffekt inställes medelst gal-
68
