Elektroteknik

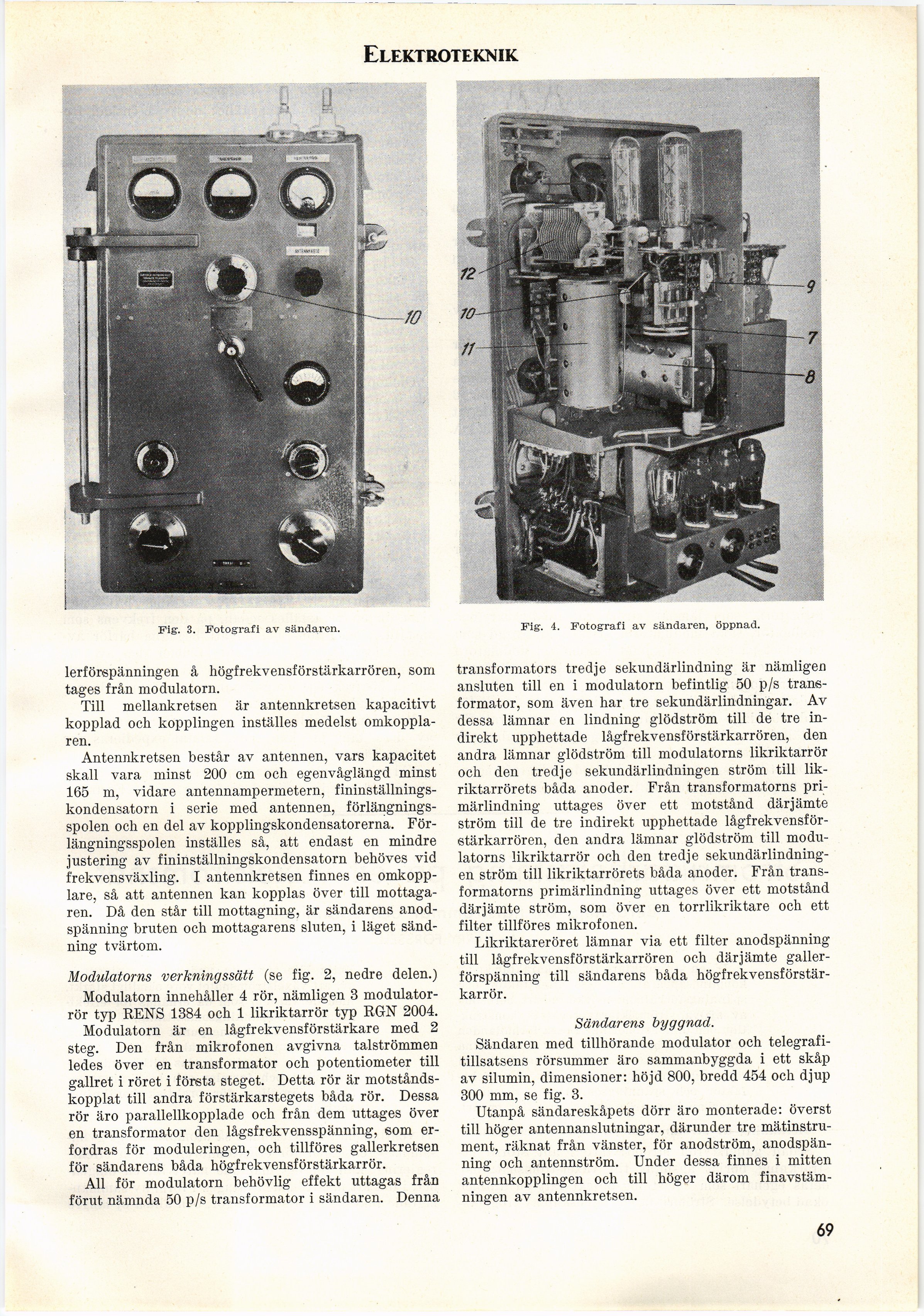

Fig. 3. Fotografi av sändaren.
lerförspänningen å högfrekvensförstärkarrören, som
tages från modulatorn.
Till mellankretsen är antennkretsen kapacitivt
kopplad och kopplingen inställes medelst
omkopplaren.
Antennkretsen består av antennen, vars kapacitet
skall vara minst 200 cm och egenvåglängd minst
165 m, vidare antennampermetern,
fininställnings-kondensatorn i serie med antennen,
förlängningsspolen och en del av kopplingskondensatorerna.
Förlängningsspolen inställes sett endast en mindre
justering av fininställningskondensatorn behöves vid
frekvensväxling. I antennkretsen finnes en
omkopplare, så att antennen kan kopplas över till
mottagaren. Då den står till mottagning, är sändarens
anodspänning bruten och mottagarens sluten, i läget
sändning tvärtom.
Modulatorns verkningssätt (se fig. 2, nedre delen.)
Modulatorn innehåller 4 rör, nämligen 3
modulator-rör typ RENS 1384 och 1 likriktarrör typ RGN 2004.
Modulatorn är en lågfrekvensförstärkare med 2
steg. Den från mikrofonen avgivna talströmmen
ledes över en transformator och potentiometer till
gallret i röret i första steget. Detta rör är
motstånds-kopplat till andra förstärkarstegets båda rör. Dessa
rör äro parallellkopplade och från dem uttages över
en transformator den lågsfrekvensspänning, som
erfordras för moduleringen, och tillföres gallerkretsen
för sändarens båda högfrekvensförstärkarrör.
All för modulatorn behövlig effekt uttagas från
förut nämnda 50 p/s transformator i sändaren. Denna
Fig. 4. Fotografi av sändaren, öppnad.
transformators tredje sekundärlindning är nämligen
ansluten till en i modulatorn befintlig 50 p/s
transformator, som även har tre sekundärlindningar. Av
dessa lämnar en lindning glödström till de tre
indirekt upphettade lågfrekvensförstärkarrören, den
andra lämnar glödström till modulatorns likriktarrör
och den tredje sekundärlindningen ström till
lik-riktarrörets båda anoder. Från transformatorns
primärlindning uttages över ett motstånd därjämte
ström till de tre indirekt upphettade
lågfrekvensförstärkarrören, den andra lämnar glödström till
modulatorns likriktarrör och den tredje
sekundärlindningen ström till likriktarrörets båda anoder. Från
transformatorns primärlindning uttages över ett motstånd
därjämte ström, som över en torrlikriktare och ett
filter tillföres mikrofonen.
Likriktareröret lämnar via ett filter anodspänning
till lågfrekvensförstärkarrören och därjämte
gallerförspänning till sändarens båda
högfrekvensförstärkarrör.
Sändarens byggnad.
Sändaren med tillhörande modulator och
telegrafitillsatsens rörsummer äro sammanbyggda i ett skåp
av silumin, dimensioner: höjd 800, bredd 454 och djup
300 mm, se fig. 3.
Utanpå sändareskåpets dörr äro monterade: överst
till höger antennanslutningar, därunder tre
mätinstrument, räknat från vänster, för anodström,
anodspänning och antennström. Under dessa finnes i mitten
antennkopplingen och till höger därom
finavstäm-ningen av antennkretsen.
69
