Teknisk Tidskrift
slutning kan anslutas till en 2-trådig direkt ledning i
SJ kabel till Malmö och därifrån vidare å SJ
kabelnät till Stockholm, Göteborg m. fi. stationer. Dylika
samtal äro avsedda för uteslutande
tjänstemeddelanden.
För allmänhetens privata samtal kan radiotelefonen
å tågfärjorna korrespondera via Malmö radio med
svenska rikstelefonnätet, via Rügen Radio med det
tyska rikspostnätet och vidare från dessa till andra
staters telefonnät.
Radiotelefoii å färjorna passas i regel under
personturer hela tiden och på godsturer en timme efter
avgång och en timme före ankomst. På dessa senare
turer förekommer således ett uppehåll av ca 21/„ tim.,
då radiotelefonen å färjorna icke passas av
radiotelefonist.
För att tågfärjan emellertid skall kunna anträffas
även under nämnda uppehåll, för angelägna
tjänstemeddelanden, nödanrop m. m., har i färjornas
telefonväxel anordnats en omkastare, medelst vilken en å
navigationsbryggan uppsatt högtalare anslutes till en
av radiostationens mottagare. När anrop till färjan
höres i denna högtalare, har den tjänstgörande
befälhavaren att per lokaltelefon tillkalla radiotelefonisten.

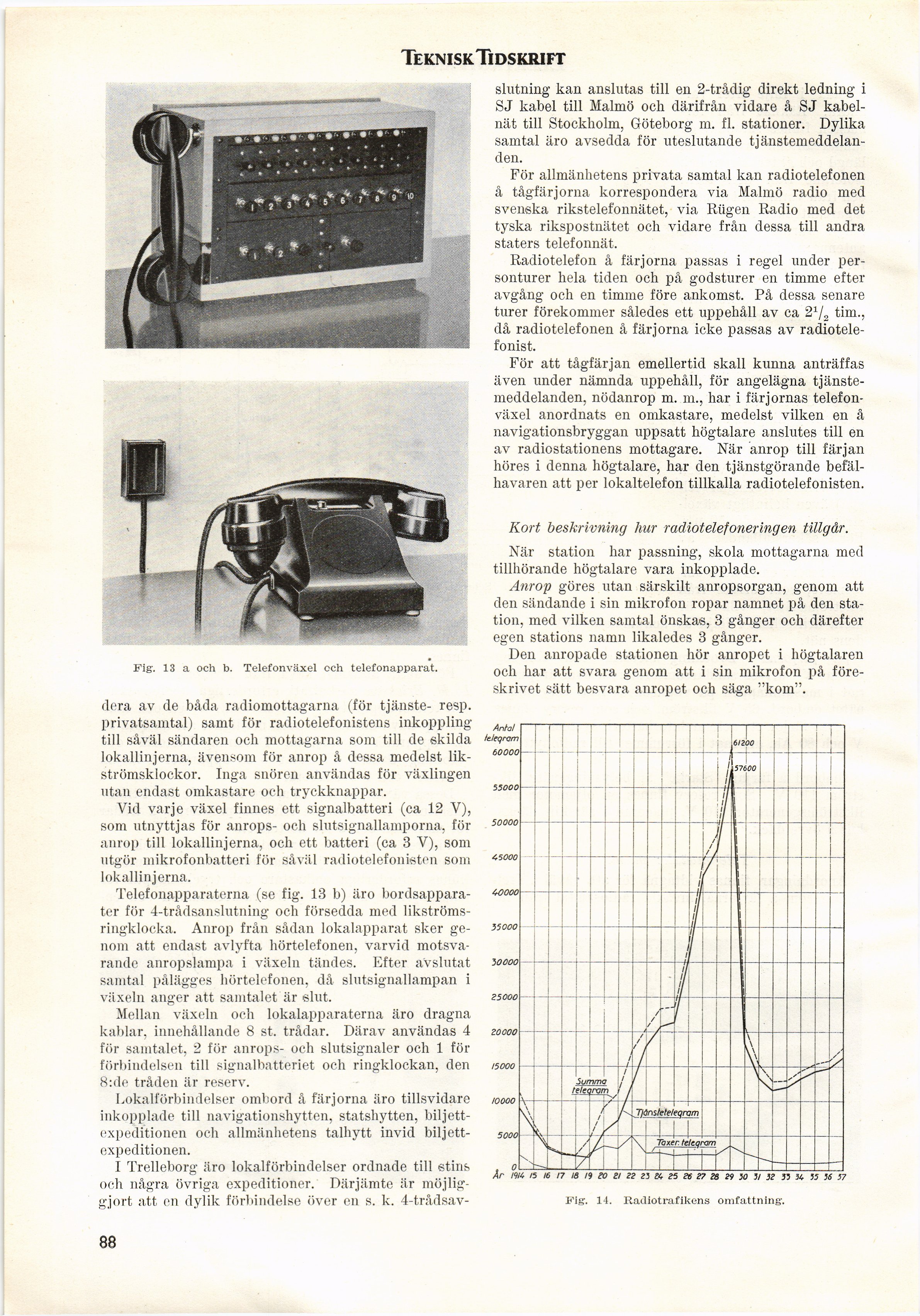

Fig’. 13 a och b. Telefonväxel och telefonapparat.
derå av de båda radiomottagarna (för tjänste- resp.
privatsamtal) samt för radiotelefonistens inkoppling
till såväl sändaren och mottagarna som till de skilda
lokallinjerna, ävensom för anrop å dessa medelst
likströmsklockor. Inga snören användas för växlingen
utan endast omkastare och tryckknappar.
Vid varje växel finnes ett signalbatteri (ca 12 V),
som utnyttjas för anrops- och slutsignallamporna, för
anrop till lokallinjerna, och ett batteri (ca 3 V), som
utgör mikrofonbatteri för såväl radiotelefonisten som
lokallinjerna.
Telefonapparaterna (se fig. 13 b) äro
bordsapparater för 4-trådsanslutning och försedda med
likströms-ringklocka. Anrop från sådan lokalapparat sker
genom att endast avlyfta hörtelefonen, varvid
motsvarande anropslampa i växeln tändes. Efter avslutat
samtal pålägges hörtelefonen, då slutsignaUampan i
växeln anger att samtalet är slut.
Mellan växeln och lokalapparaterna äro dragna
kablar, innehållande 8 st. trådar. Därav användas 4
för samtalet, 2 för anrops- och slutsignaler och 1 för
förbindelsen till signalbatteriet och ringklockan, den
8:de tråden är reserv.
Lokalförbindelser ombord å färjorna äro tillsvidare
inkopplade till navigationshytten, statshytten,
biljettexpeditionen och allmänhetens talhytt invid
biljettexpeditionen.
I Trelleborg äro lokalförbindelser ordnade till stins
och några övriga expeditioner. Därjämte är
möjliggjort att en dylik förbindelse över en s. k. 4-trådsav-
Kort beskrivning hur radiotelefoneringen tillgår.
När station har passning, skola mottagarna med
tillhörande högtalare vara inkopplade.
Anrop göres utan särskilt anropsorgan, genom att
den sändande i sin mikrofon ropar namnet på den
station, med vilken samtal önskas, 3 gånger och därefter
egen stations namn likaledes 3 gånger.
Den anropade stationen hör anropet i högtalaren
och har att svara genom att i sin mikrofon på
föreskrivet sätt besvara anropet och säga "kom".
Fig. 11. Radiotrafikens omfattning.
Antal
fe/eqram
60000
55000
50000
<5000
wooo
}5 OOO
locoo
25000
zoooo
15000
10000
År
88
