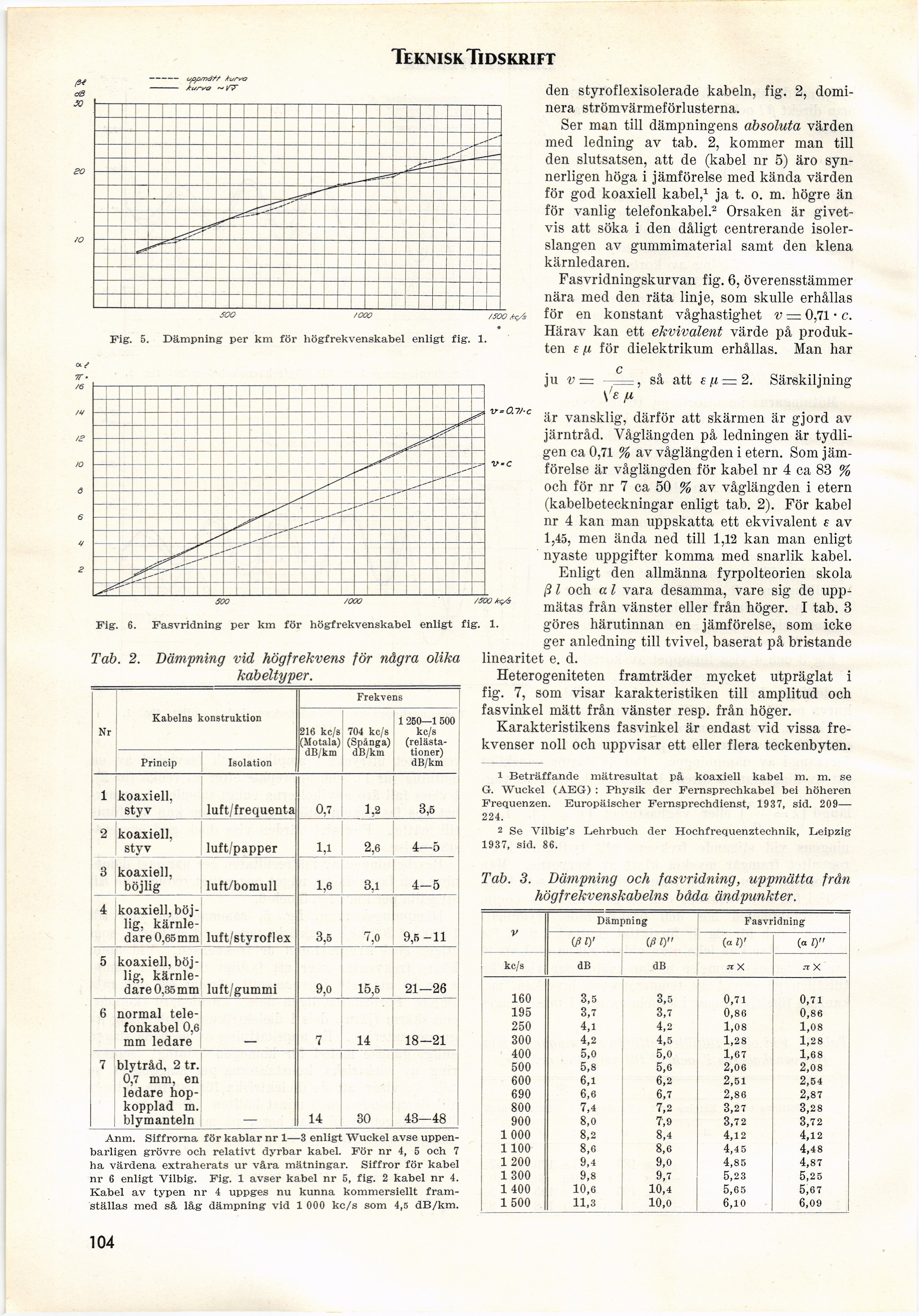

Teknisk Tidskrift
årurra ~
/500
Fig. 5. Dämpning per km för högfrekvenskabel enligt fig. 1.
den styroflexisolerade kabeln, fig. 2,
dominera strömvärmeförlusterna.
Ser man till dämpningens absoluta värden
med ledning av tab. 2, kommer man till
den slutsatsen, att de (kabel nr 5) äro
synnerligen höga i jämförelse med kända värden
för god koaxiell kabel,1 ja t. o. m. högre än
för vanlig telefonkabel.2 Orsaken är
givetvis att söka i den dåligt centrerande
isoler-slangen av gummimaterial samt den klena
kärnledaren.
Fasvridningskurvan fig. 6, överensstämmer
nära med den räta linje, som skulle erhållas
för en konstant våghastighet v — 0,71 • c.
Härav kan ett ekvivalent värde på
produkten s [i för dielektrikum erhållas. Man har
ju v =
i—’
att f /i — 2. Särskiljning
v-0.7/-1
/SOO kq/j)
Fig. 6. Fasvridning per km för högfrekvenskabel enligt fig. 1
Tab. 2. Dämpning vid högfrekvens för några olika
kabeltyper.
Nr Kabelns konstruktion Frekvens
216 kc/s (Motala) dB/km 704 kc/s (Spånga) dB/km 1 250—1 500 kc/s
(relästationer) dB/km
Princip Isolation
1 koaxiell, styv luft/frequenta 0,7 1,2 3,5
2 koaxiell, styv luft/papper 1,1 2,6 4—5
3 koaxiell, böjlig luft/bomull 1,6 3,1 4-5
4 koaxiell,
böjlig, kärnle-dare 0.65 mm luft/styroflex 3,5 7,0 9,5 -11
5 koaxiell,
böjlig-, kärnle-dare0,35mm luft/gummi 9,0 15,5 21—26
6 normal
telefonkabel 0,6 mm ledare 7 14 18-21
7 blytråd, 2 tr. 0,7 mm, en ledare
hopkopplad m. blymanteln 14 30 43—48
är vansklig, därför att skärmen är gjord av
järntråd. Våglängden på ledningen är
tydligen ca 0,71 % av våglängden i etern. Som
jämförelse är våglängden för kabel nr 4 ca 83 %
och för nr 7 ca 50 % av våglängden i etern
(kabelbeteckningar enligt tab. 2). För kabel
nr 4 kan man uppskatta ett ekvivalent £ av
1,45, men ända ned till 1,12 kan man enligt
nyaste uppgifter komma med snarlik kabel.
Enligt den allmänna fyrpolteorien skola
ß l och a l vara desamma, vare sig de
uppmätas från vänster eller från höger. I tab. 3
göres härutinnan en jämförelse, som icke
ger anledning till tvivel, baserat på bristande
linearitet e. d.
Heterogeniteten framträder mycket utpräglat i
fig. 7, som visar karakteristiken till amplitud och
fasvinkel mätt från vänster resp. från höger.
Karakteristikens fasvinkel är endast vid vissa
frekvenser noll och uppvisar ett eller flera teckenbyten.
1 Beträffande mätresultat på koaxiell kabel m. m. se
G. Wuckel (AEG) : Physik der Femsprechkabel bei höheren
Frequenzen. Europäischer Fernsprechdienst, 1937, sid. 209—
224.
2 Se Vilbig’s Lehrbuch der Hochfrequenztechnik, Leipzig
1937, sid. 86.
Tab. 3. Dämpning och fasvridning, uppmätta från
högfrekvenskabelns båda ändpunkter.
Anm. Siffrorna för kablar nr 1—3 enligt Wuckel avse
uppenbarligen grövre och relativt dyrbar kabel. För nr 4, 5 och 7
ha värdena extraherats ur våra mätningar. Siffror för kabel
nr 6 enligt Vilbig. Fig. 1 avser kabel nr 5, fig. 2 kabel nr 4.
Kabel av typen nr 4 uppges nu kunna kommersiellt
framställas med så låg dämpning vid 1 000 kc/s som 4,5 dB/km.
v Dämpning Fasvridning
(ßl)’ (ßl)" (aiy (c 0"
kc/s dB dB JtX it X
160 3,5 3,5 0,71 0,71
195 3,7 3,7 0,86 0,86
250 4,1 4,2 1,08 1,08
300 4,2 4,5 1,28 1,28
400 5,0 5,0 1,67 1,68
500 5,8 5,6 2,06 2,08
600 6,1 6,2 2,51 2,54
690 6,6 6,7 2,86 2,87
800 7,4 7,2 3,27 3,28
900 8,0 7,9 3,72 3,72
1000 8,2 8,4 4,12 4,12
1100 8,6 8,6 4,45 4,48
1 200 9,4 9,0 4,85 4,87
1 300 9,8 9,7 5,23 5,25
1400 10,6 10,4 5,65 5,67
1500 11,3 10,0 6,10 6,09
104
