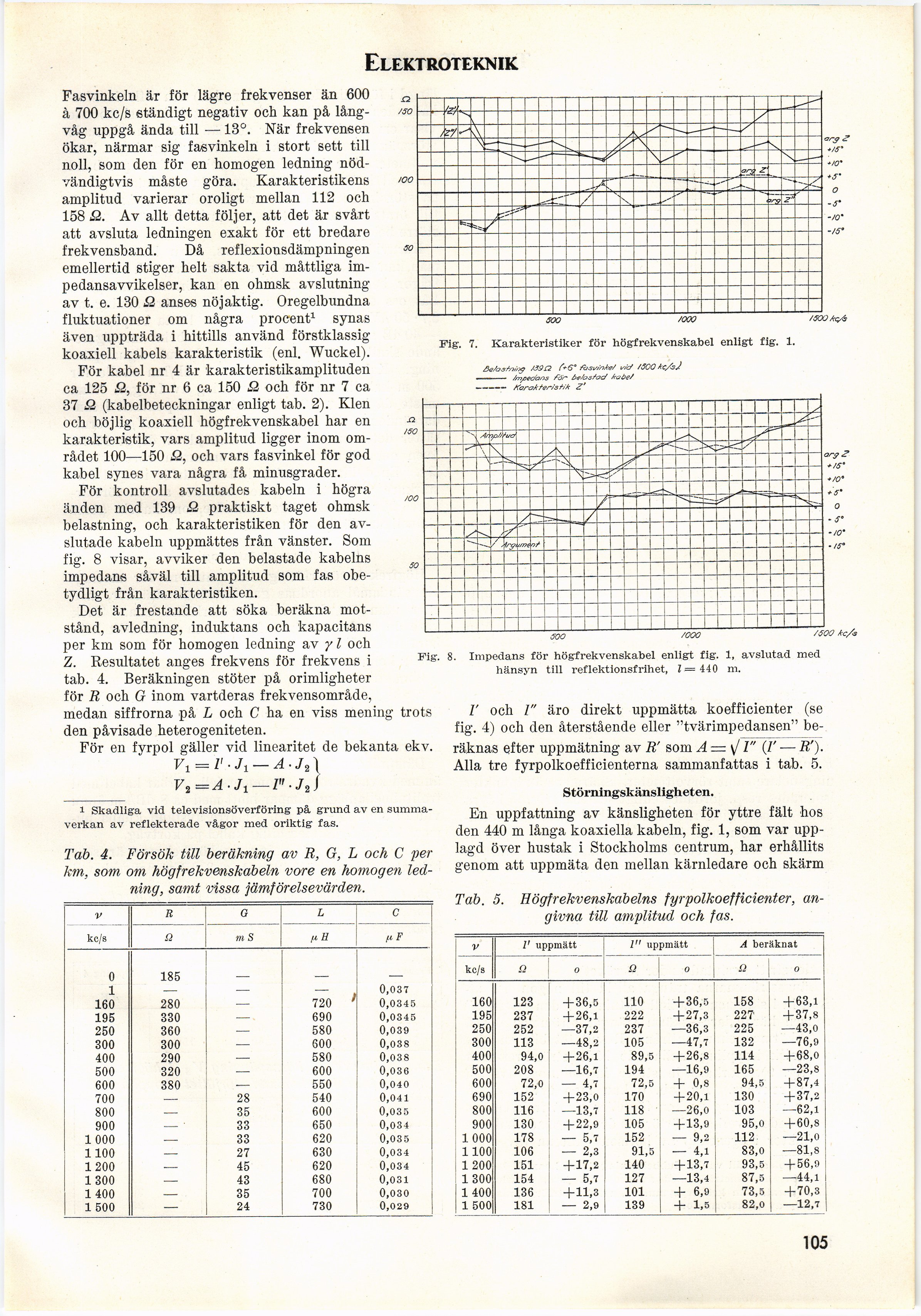

Elektroteknik
/so
n
ISO
Fasvinkeln är för lägre frekvenser än 600
à 700 kc/s ständigt negativ och kan på
långvåg uppgå ända till —13°. När frekvensen
ökar, närmar sig fasvinkeln i stort sett till
noll, som den för en homogen ledning
nödvändigtvis måste göra. Karakteristikens
amplitud varierar oroligt mellan 112 och
158 £2. Av allt detta följer, att det är svårt
att avsluta ledningen exakt för ett bredare
frekvensband. Då reflexionsdämpningen
emellertid stiger helt sakta vid måttliga
impedansavvikelser, kan en ohmsk avslutning
av t. e. 130 £2 anses nöjaktig. Oregelbundna
fluktuationer om några procent1 synas
även uppträda i hittills använd förstklassig
koaxiell kabels karakteristik (enl. Wuckel).
För kabel nr 4 är karakteristikamplituden
ca 125 £2, för nr 6 ca 150 £2 och för nr 7 ca
37 £2 (kabelbeteckningar enligt tab. 2). Klen
och böjlig koaxiell högfrekvenskabel har en
karakteristik, vars amplitud ligger inom
området 100—150 £2, och vars fasvinkel för god
kabel synes vara några få minusgrader.
För kontroll avslutades kabeln i högra
änden med 139 £2 praktiskt taget ohmsk
belastning, och karakteristiken för den
avslutade kabeln uppmättes från vänster. Som
fig. 8 visar, avviker den belastade kabelns
impedans såväl till amplitud som fas
obetydligt från karakteristiken.
Det är frestande att söka beräkna
motstånd, avledning, induktans och kapacitans
per km som för homogen ledning a v yl och
Z. Resultatet anges frekvens för frekvens i
tab. 4. Beräkningen stöter på orimligheter
för R och G inom vartderas frekvensområde,
medan siffrorna på L och C ha en viss mening trots
den påvisade heterogeniteten.
För en fyrpol gäller vid linearitet de bekanta ekv.
Vt = V •J1 — A-J2\
V2=A- Jt — I" -J2 i
Fig. 7. Karakteristiker för högfrekvenskabel enligt fig. 1.
OeAis/mnff /39a C* G* /bsir/n/re/ *K/ /500Ac/sJ
—— /m/jec/a/ys fbr Sf/ae/ad /rabe/
––-/{ara/r/er/3///c Z’
1 Skadliga vid televisionsöverföring på grund av en
summaverkan av reflekterade vågor med oriktig fas.
Tab. 4. Försök till beräkning av R, G, L och C per
km, som om högfrekvenskabel vore en homogen
ledning, samt vissa jämförelsevärden.
v B G L C
ko/s ß mS pH tiF
0 185
1 — — — 0,037
160 280 — 720 ; 0,0345
195 330 — 690 0,0345
250 360 — 580 0,039
300 300 — 600 0,038
400 290 — 580 0,038
500 320 — 600 0,036
600 380 — 550 0,040
700 — 28 540 0,O41
800 — 35 600 0,035
900 — • 33 650 0,034
1000 — 33 620 0,035
1100 — 27 630 0,034
1200 — 45 620 0,034
1300 — 43 680 0,031
1400 — 35 700 0,030
1 500 — 24 730 0,029
Fig.
8. Impedans för högfrekvenskabel enligt fig. 1, avslutad med
hänsyn till reflektionsfrihet, 1= 440 m.
/’ och l" äro direkt uppmätta koefficienter (se
fig. 4) och den återstående eller "tvärimpedansen"
beräknas efter uppmätning av R’ som A = \J 1" (/’ — IV).
Alla tre fyrpolkoefficienterna sammanfattas i tab. 5.
Störningskänsligheten.
En uppfattning av känsligheten för yttre fält hos
den 440 m långa koaxiella kabeln, fig. 1, som var
upplagd över hustak i Stockholms centrum, har erhållits
genom att uppmäta den mellan kärnledare och skärm
Tab. 5. Högfrekvenskabelns fyrpolkoefficienter,
angivna till amplitud och fas.
V V uppmätt 1" uppmätt A beräknat
kc/s Q o ß 0 Q o
160 123 +36,5 110 + 36,5 158 + 63,1
195 237 +26,1 222 +27,3 227’ +37,8
250 252 —37,2 237 —36,3 225 —43,0
300 113 —48,2 105 —47,7 132 —76,9
400 94,0 +26,1 89,5 + 26,8 114 + 68,0
500 208 —16,7 194 —16,9 165 —23,8
600 72,0 — 4,7 72,5 + 0,8 94,5 + 87,4
690 152 +23,0 170 +20,1 130 + 37,2
800 116 —13,7 118 —26,0 103 —62,1
900 130 +22,9 105 + 13,9 95,0 + 60,8
1 000 178 — 5,7 152 — 9,2 112 —21,0
1100 106 — 2,3 91,5 — 4,1 83,0 —81,8
1200 151 + 17,2 140 + 13,7 93,5 + 56,9
1 300 154 — 5,7 127 —13,4 87,5 —44,1
1 400 136 + 11,3 101 + 6,9 73,5 +70,3
1 500 181 — 2,9 139 + 1,5 82,0 -12,7
105
