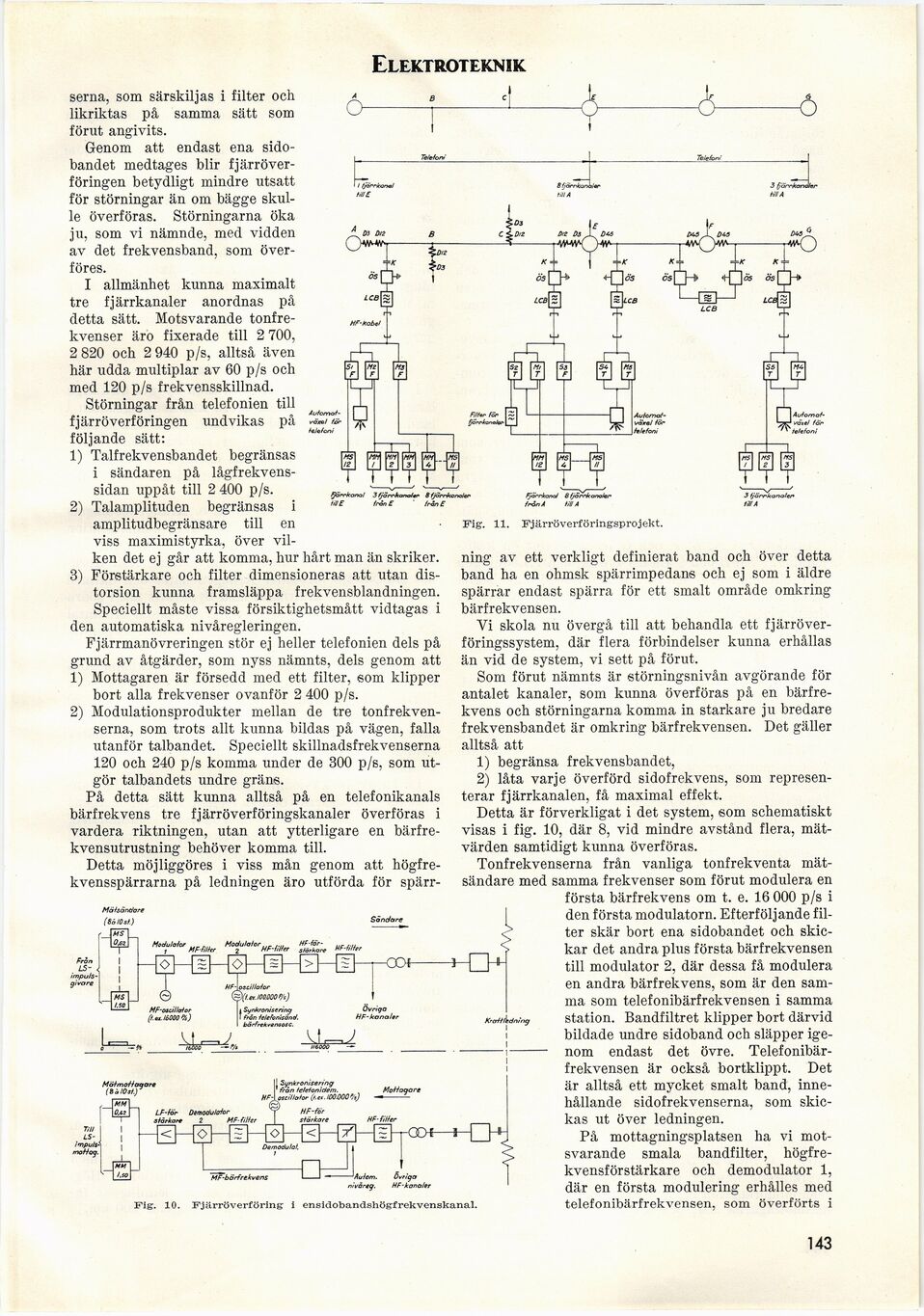

Elektroteknik
serna, som särskiljas i filter och
likriktas på samma sätt som
förut angivits.
Genom att endast ena
sidobandet medtages blir
fjärröver-föringen betydligt mindre utsatt
för störningar än om bägge
skulle överföras. Störningarna öka
ju, som vi nämnde, med vidden
av det frekvensband, som
överföres.
I allmänhet kunna maximalt
tre fj ärrkanaler anordnas på
detta sätt. Motsvarande
tonfrekvenser äro fixerade till 2 700,
2 820 och 2 940 p/s, alltså även
här udda multiplar av 60 p/s och
med 120 p/s frekvensskillnad.
Störningar från telefonien till
fjärröverföringen undvikas på
följande sätt:
1) Talfrekvensbandet begränsas
i sändaren på
lågfrekvens-sidan uppåt till 2 400 p/s.
2) Talamplituden begränsas i
amplitudbegränsare till en
viss maximistyrka, över
vilken det ej går att komma, hur hårt man än skriker.
3) Förstärkare och filter dimensioneras att utan
distorsion kunna framsläppa frekvensblandningen.
Speciellt måste vissa försiktighetsmått vidtagas i
den automatiska nivåregleringen.
Fj ärrmanövreringen stör ej heller telefonien dels på
grund av åtgärder, som nyss nämnts, dels genom att
1) Mottagaren är försedd med ett filter, som klipper
bort alla frekvenser ovanför 2 400 p/s.
2) Modulationsprodukter mellan de tre
tonfrekvenserna, som trots allt kunna bildas på vägen, falla
utanför talbandet. Speciellt skillnadsfrekvenserna
120 och 240 p/s komma under de 300 p/s, som
utgör talbandets undre gräns.
På detta sätt kunna alltså på en telefonikanals
bärfrekvens tre fjärröverföringskanaler överföras i
vardera riktningen, utan att ytterligare en
bärfrekvensutrustning behöver komma till.
Detta möjliggöres i viss mån genom att
högfre-kvensspärrarna på ledningen äro utförda för spärr-
förr kanal 3 f/arrkano/tr 8 fjanrkcnaler
til/E frän £ ’ fr*n£
F/ärrkana/ 8 f/a rrk
analer-från A till A
3 fjärrkanalen
t ill A
lO
o
FHsl
Fig. 10. Fjärröverföring i ensidobandshögfrekvenskanal.
Fig. 11. Fjärröverföringsprojekt.
ning av ett verkligt definierat band och över detta
band ha en ohmsk spärrimpedans och ej som i äldre
spärrar endast spärra för ett smalt område omkring
bärfrekvensen.
Yi skola nu övergå till att behandla ett
fjärröver-föringssystem, där flera förbindelser kunna erhållas
än vid de system, vi sett på förut.
Som förut nämnts är störningsnivån avgörande för
antalet kanaler, som kunna överföras på en
bärfrekvens och störningarna komma in starkare ju bredare
frekvensbandet är omkring bärfrekvensen. Det gäller
alltså att
1) begränsa frekvensbandet,
2) låta varje överförd sidofrekvens, som
representerar fj ärrkanalen, få maximal effekt.
Detta är förverkligat i det system, som schematiskt
visas i fig. 10, där 8, vid mindre avstånd flera,
mätvärden samtidigt kunna överföras.
Tonfrekvenserna från vanliga tonfrekventa
mät-sändare med samma frekvenser som förut modulera en
första bärfrekvens om t. e. 16 000 p/s i
den första modulatorn. Efterföljande
filter skär bort ena sidobandet och
skickar det andra pius första bärfrekvensen
till modulator 2, där dessa få modulera
en andra bärfrekvens, som är den
samma som telefonibärfrekvensen i samma
station. Bandfiltret klipper bort därvid
bildade undre sidoband och släpper
igenom endast det övre.
Telefonibärfrekvensen är också bortklippt. Det
är alltså ett mycket smalt band,
innehållande sidofrekvenserna, som
skickas ut över ledningen.
På mottagningsplatsen ha vi
motsvarande smala bandfilter,
högfrekvensförstärkare och demodulator 1,
där en första modulering erhålles med
telefonibärfrekvensen, som överförts i
143
