Teknisk Tidskrift

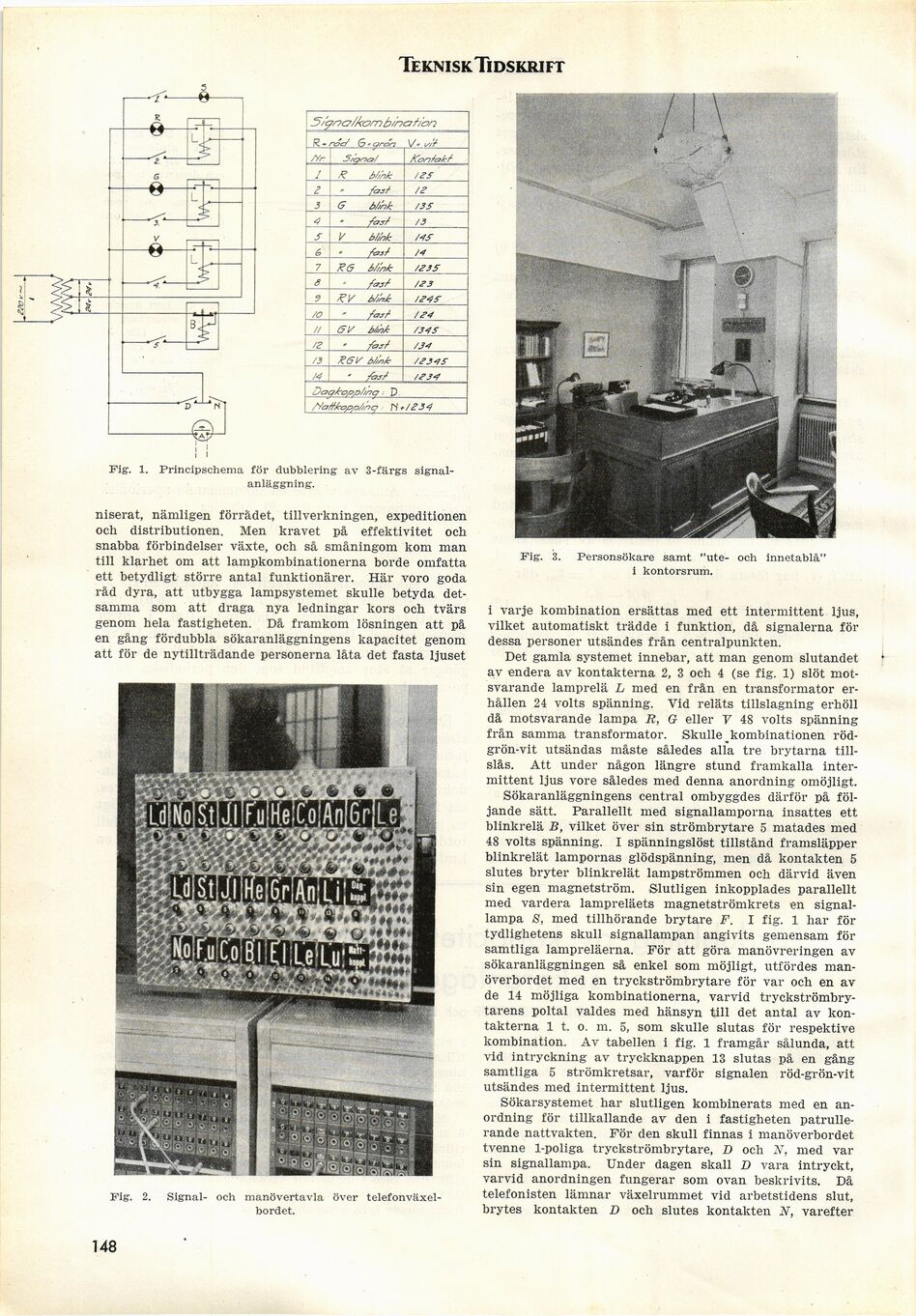

Fig. 1. Principschema för dubblering av 3-färgs
signalanläggning.

niserat, nämligen förrådet, tillverkningen, expeditionen
och distributionen. Men kravet på effektivitet och
snabba förbindelser växte, och så småningom kom man
till klarhet om att lampkombinationerna borde omfatta
ett betydligt större antal funktionärer. Här voro goda
råd dyra, att utbygga lampsystemet skulle betyda
detsamma som att draga nya ledningar kors och tvärs
genom hela fastigheten. Då framkom lösningen att på
en gång fördubbla sökaranläggningens kapacitet genom
att för de nytillträdande personerna låta det fasta ljuset

Fig. 3.

Personsökare samt "ute- och innetablå"
i kontorsrum.

Fig. 2. Signal- och manövertavla över
telefonväxelbordet.

i varje kombination ersättas med ett intermittent ljus,
vilket automatiskt trädde i funktion, då signalerna för
dessa personer utsändes från centralpunkten.

Det gamla systemet innebar, att man genom slutandet
av endera av kontakterna 2, 3 och 4 (se fig. 1) slöt
motsvarande lamprelä L med en från en transformator
erhållen 24 volts spänning. Vid reläts tillslagning erhöll
då motsvarande lampa R, G eller V 48 volts spänning
från samma transformator. Skulle kombinationen
röd-grön-vit utsändas måste således alla tre brytarna
tillslås. Att under någon längre stund framkalla
intermittent ljus vore således med denna anordning omöjligt.

Sökaranläggningens central ombyggdes därför på
följande sätt. Parallellt med signallamporna insattes ett
blinkrelä B, vilket över sin strömbrytare 5 matades med
48 volts spänning. I spänningslöst tillstånd framsläpper
blinkrelät lampornas glödspänning, men då kontakten 5
slutes bryter blinkrelät lampströmmen och därvid även
sin egen magnetström. Slutligen inkopplades parallellt
med vardera lampreläets magnetströmkrets en
signallampa S, med tillhörande brytare F. I fig. 1 har för
tydlighetens skull signallampan angivits gemensam för
samtliga lampreläerna. För att göra manövreringen av
sökaranläggningen så enkel som möjligt, utfördes
manöverbordet med en tryckströmbrytare för var och en av
de 14 möjliga kombinationerna, varvid
tryckströmbrytarens poltal valdes med hänsyn till det antal av
kontakterna 1 t. o. m. 5, som skulle slutas för respektive
kombination. Av tabellen i fig. 1 framgår sålunda, att
vid intryckning av tryckknappen 13 slutas på en gång
samtliga 5 strömkretsar, varför signalen röd-grön-vit
utsändes med intermittent ljus.

Sökarsystemet har slutligen kombinerats med en
anordning för tillkallande av den i fastigheten
patrullerande nattvakten. För den skull finnas i manöverbordet
tvenne l-poliga tryckströmbrytare, D och V, med var
sin signallampa. Under dagen skall D vara intryckt,
varvid anordningen fungerar som ovan beskrivits. Då
telefonisten lämnar växelrummet vid arbetstidens slut,
brytes kontakten D och slutes kontakten N, varefter

148
