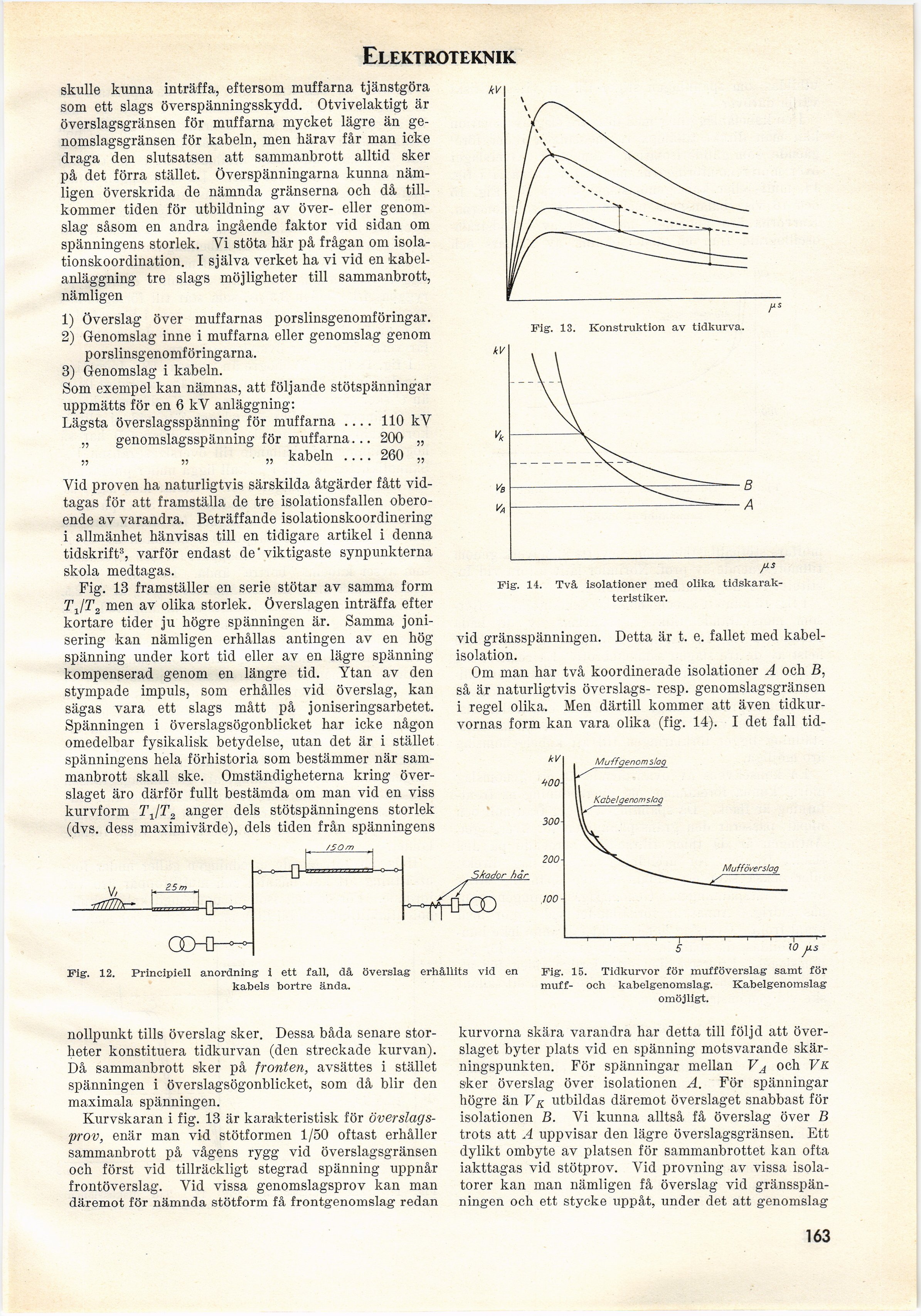

Elektroteknik
skulle kunna inträffa, eftersom muffarna tjänstgöra
som ett slags överspänningsskydd. Otvivelaktigt är
överslagsgränsen för muffarna mycket lägre än
genomslagsgränsen för kabeln, men härav får man icke
draga den slutsatsen att sammanbrott alltid sker
på det förra stället. Överspänningarna kunna
nämligen överskrida de nämnda gränserna och då
tillkommer tiden för utbildning av över- eller
genomslag såsom en andra ingående faktor vid sidan om
spänningens storlek. Yi stöta här på frågan om
isola-tionskoordination. I själva verket ha vi vid en
kabelanläggning tre slags möjligheter till sammanbrott,
nämligen
1) Överslag över muffarnas porslinsgenomföringar.
2) Genomslag inne i muffarna eller genomslag genom
porslinsgenomföringarna.
3) Genomslag i kabeln.
Som exempel kan nämnas, att följande stötspänningar
uppmätts för en 6 kV anläggning:
Lägsta överslagsspänning för muffarna .... 110 kV
„ genomslagsspänning för muffarna... 200 „
„ „ „ kabeln –– 260 „
Vid proven ha naturligtvis särskilda åtgärder fått
vidtagas för att framställa de tre isolationsfallen
oberoende av varandra. Beträffande isolationskoordinering
i allmänhet hänvisas till en tidigare artikel i denna
tidskrift3, varför endast de’ viktigaste synpunkterna
skola medtagas.
Fig. 13 framställer en serie stötar av samma form
TJT2 men av olika storlek. Överslagen inträffa efter
kortare tider ju högre spänningen är. Samma
jonisering kan nämligen erhållas antingen av en hög
spänning under kort tid eller av en lägre spänning
kompenserad genom en längre tid. Ytan av den
stympade impuls, som erhålles vid överslag, kan
sägas vara ett slags mått på joniseringsarbetet.
Spänningen i överslagsögonblicket har icke någon
omedelbar fysikalisk betydelse, utan det är i stället
spänningens hela förhistoria som bestämmer när
sammanbrott skall ske. Omständigheterna kring
överslaget äro därför fullt bestämda om man vid en viss
kurvform TJT2 anger dels stötspänningens storlek
(dvs. dess maximivärde), dels tiden från spänningens
V/
TTrrm>r~
-{]—
GD-ü—
Fig. 13. Konstruktion av tidkurva.
Fig. 14.
Två isolationer med olika
tidskarakteristiker.
vid gränsspänningen. Detta är t. e. fallet med
kabel-isolation.
Om man har två koordinerade isolationer A och B,
så är naturligtvis överslags- resp. genomslagsgränsen
i regel olika. Men därtill kommer att även
tidkurvornas form kan vara olika (fig. 14). I det fall tid-
Skador här
—f†tH3D
kV
M0-
300
[-200-.100–]
{+200-
.100-+}
Mu-ffqenomstog
Kabel genom stag
f5
Fig. 12.
Principiell anordning- i ett fall, då överslag erhållits vid en
kabels bortre ända.
Fig. 15. Tidkurvor för mufföverslag samt för
muff- och kabelgenomslag. Kabelgenomslag
omöjligt.
nollpunkt tills överslag sker. Dessa båda senare
storheter konstituera tidkurvan (den streckade kurvan).
Då sammanbrott sker på fronten, avsättes i stället
spänningen i överslagsögonblicket, som då blir den
maximala spänningen.
Kurvskaran i fig. 13 är karakteristisk för
överslagsprov, enär man vid stötformen 1/50 oftast erhåller
sammanbrott på vågens rygg vid överslagsgränsen
och först vid tillräckligt stegrad spänning uppnår
frontöverslag. Vid vissa genomslagsprov kan man
däremot för nämnda stötform få frontgenomslag redan
kurvorna skära varandra har detta till följd att
överslaget byter plats vid en spänning motsvarande
skärningspunkten. För spänningar mellan VA och Vk
sker överslag över isolationen A. För spänningar
högre än VK utbildas däremot överslaget snabbast för
isolationen B. Vi kunna alltså få överslag över B
trots att A uppvisar den lägre överslagsgränsen. Ett
dylikt ombyte av platsen för sammanbrottet kan ofta
iakttagas vid stötprov. Vid provning av vissa
isolatorer kan man nämligen få överslag vid
gränsspänningen och ett stycke uppåt, under det att genomslag
163
