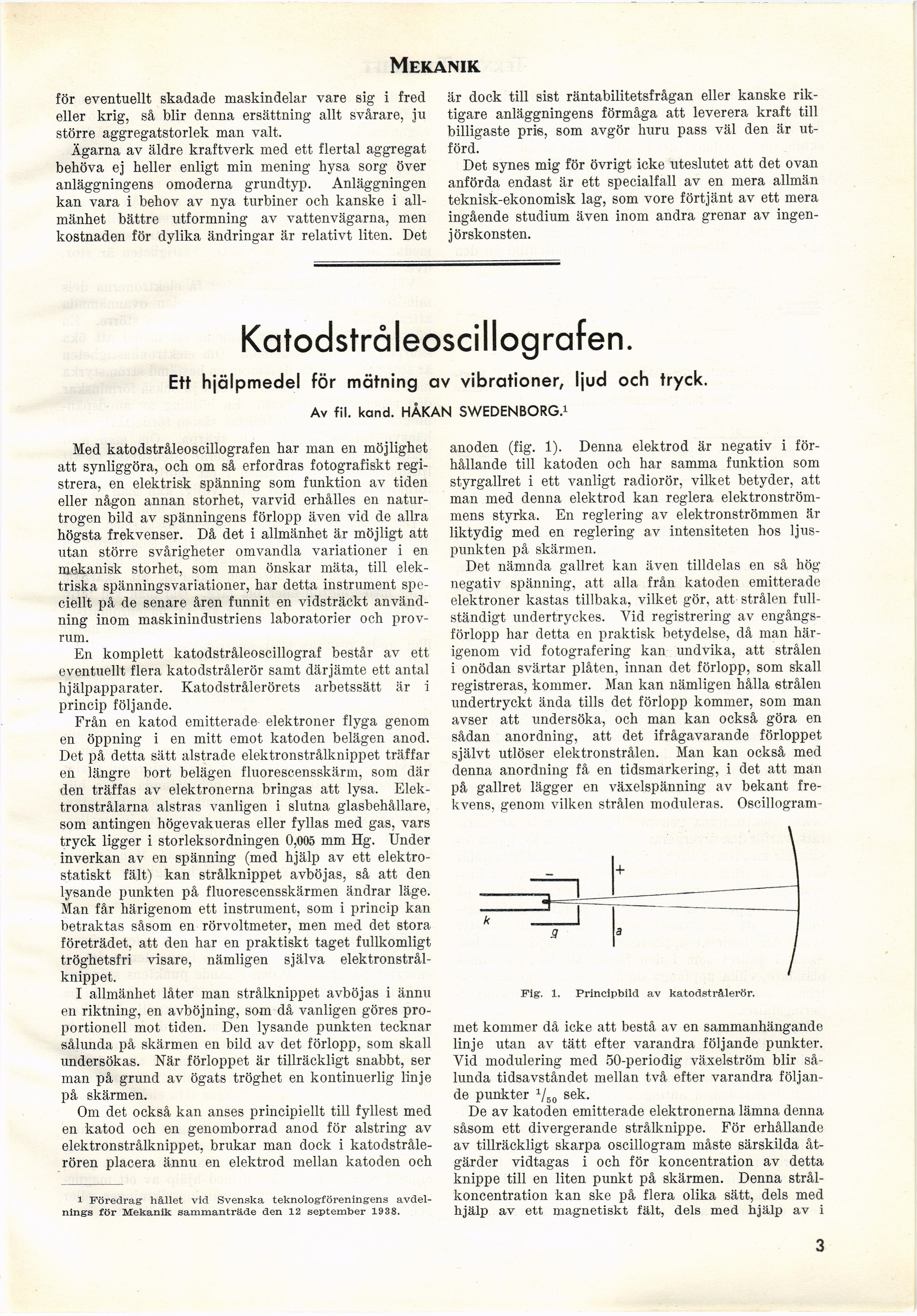

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

Mekanik.

för eventuellt skadade maskindelar vare sig i fred
eller krig, så blir denna ersättning allt svårare, ju
större aggregatstorlek man valt.

Ägarna av äldre kraftverk med ett flertal aggregat
behöva ej heller enligt min mening hysa sorg över
anläggningens omoderna grundtyp. Anläggningen
kan vara i behov av nya turbiner och kanske i
allmänhet bättre utformning av vattenvägarna, men
kostnaden för dylika ändringar är relativt liten. Det

är dock till sist räntabilitetsfrågan eller kanske
riktigare anläggningens förmåga att leverera kraft till
billigaste pris, som avgör huru pass väl den är
utförd.

Det synes mig för övrigt icke uteslutet att det ovan
anförda endast är ett specialfall av en mera allmän
teknisk-ekonomisk lag, som vore förtjänt av ett mera
ingående studium även inom andra grenar av
ingenjörskonsten.

Katodstråleoscillografen.

Ett hjälpmedel för mätning av vibrationer, ljud och tryck.

Av fil. kand. HÅKAN SWEDENBORG.1

Med katodstråleoscillografen har man en möjlighet
att synliggöra, och om så erfordras fotografiskt
registrera, en elektrisk spänning som funktion av tiden
eller någon annan storhet, varvid erhålles en
natur-trogen bild av spänningens förlopp även vid de allra
högsta frekvenser. Då det i allmänhet är möjligt att
utan större svårigheter omvandla variationer i en
mekanisk storhet, som man önskar mäta, till
elektriska spänningsvariationer, har detta instrument
speciellt på de senare åren funnit en vidsträckt
användning inom maskinindustriens laboratorier och
provrum.

En komplett katodstråleoscillograf består av ett
eventuellt flera katodstrålerör samt därjämte ett antal
hjälpapparater. Katodstrålerörets arbetssätt är i
princip följande.

Från en katod emitterade elektroner flyga genom
en öppning i en mitt emot katoden belägen anod.
Det på detta sätt alstrade elektronstrålknippet träffar
en längre bort belägen fluorescensskärm, som där
den träffas av elektronerna bringas att lysa.
Elektronstrålarna alstras vanligen i slutna glasbehållare,
som antingen högevakueras eller fyllas med gas, vars
tryck ligger i storleksordningen 0,005 mm Hg. Under
inverkan av en spänning (med hjälp av ett
elektrostatiskt fält) kan strålknippet avböjas, så att den
lysande punkten på fluorescensskärmen ändrar läge.
Man får härigenom ett instrument, som i princip kan
betraktas såsom en rörvoltmeter, men med det stora
företrädet, att den har en praktiskt taget fullkomligt
tröghetsfri visare, nämligen själva
elektronstrålknippet.

I allmänhet låter man strålknippet avböjas i ännu
en riktning, en avböjning, som då vanligen göres
proportionell mot tiden. Den lysande punkten tecknar
sålunda på skärmen en bild av det förlopp, som skall
undersökas. När förloppet är tillräckligt snabbt, ser
man på grund av ögats tröghet en kontinuerlig linje
på skärmen.

Om det också kan anses principiellt till fyllest med
en katod och en genomborrad anod för alstring av
elektronstrålknippet, brukar man dock i
katodstråle-rören placera ännu en elektrod mellan katoden och

1 Föredrag hållet vid Svenska teknologföreningens
avdelnings för Mekanik sammanträde den 12 september 1938.

anoden (fig. 1). Denna elektrod är negativ i
förhållande till katoden och har samma funktion som
styrgallret i ett vanligt radiorör, vilket betyder, att
man med denna elektrod kan reglera
elektronströmmens styrka. En reglering av elektronströmmen är
liktydig med en reglering av intensiteten hos
ljuspunkten på skärmen.

Det nämnda gallret kan även tilldelas en så hög
negativ spänning, att alla från katoden emitterade
elektroner kastas tillbaka, vilket gör, att strålen
fullständigt undertryckes. Vid registrering av
engångs-förlopp har detta en praktisk betydelse, då man
härigenom vid fotografering kan undvika, att strålen
i onödan svärtar plåten, innan det förlopp, som skall
registreras, kommer. Man kan nämligen hålla strålen
undertryckt ända tills det förlopp kommer, som man
avser att undersöka, och man kan också göra en
sådan anordning, att det ifrågavarande förloppet
självt utlöser elektronstrålen. Man kan också med
denna anordning få en tidsmarkering, i det att man
på gallret lägger en växelspänning av bekant
frekvens, genom vilken strålen moduleras. Oscillogram-

Fig\ 1. Principbild av katodstrålerör.

met kommer då icke att bestå av en sammanhängande
linje utan av tätt efter varandra följande punkter.
Vid modulering med 50-periodig växelström blir
sålunda tidsavståndet mellan två efter varandra
följande punkter V50 sek-

De av katoden emitterade elektronerna lämna denna
såsom ett divergerande strålknippe. För erhållande
av tillräckligt skarpa oscillogram måste särskilda
åtgärder vidtagas i och för koncentration av detta
knippe till en liten punkt på skärmen. Denna
strål-koncentration kan ske på flera olika sätt, dels med
hjälp av ett magnetiskt fält, dels med hjälp av i

3
