Mekanik.

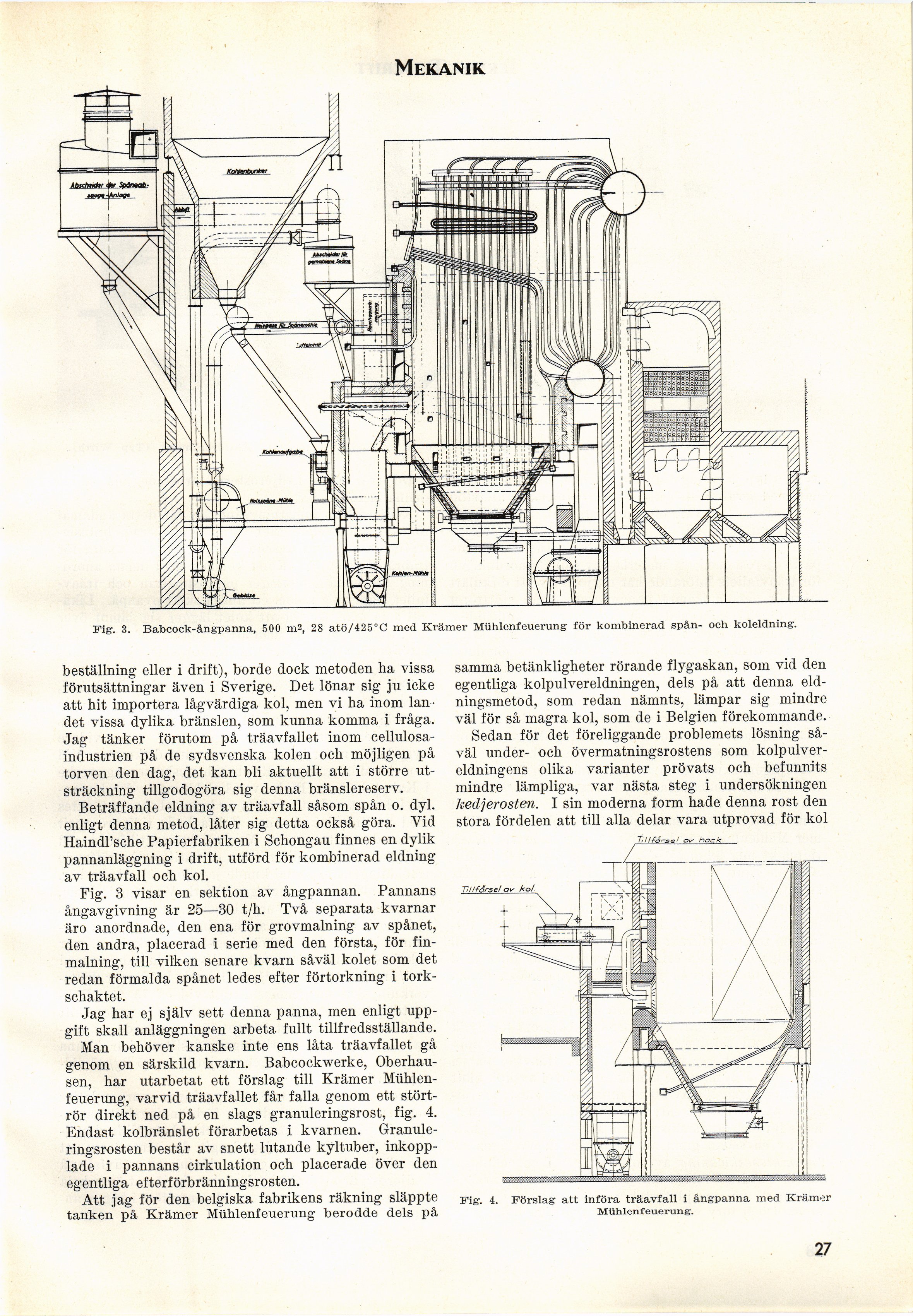

Fig. 3. Babcock-ångpanna, 500 m2, 28 atö/425°C med Kramer Mühlenfeuerung för kombinerad spån- och koleldning.
beställning eller i drift), borde dock metoden ha vissa
förutsättningar även i Sverige. Det lönar sig ju icke
att hit importera lågvärdiga kol, men vi ha inom
landet vissa dylika bränslen, som kunna komma i fråga.
Jag tänker förutom på träavfallet inom
cellulosaindustrien på de sydsvenska kolen och möjligen på
torven den dag, det kan bli aktuellt att i större
utsträckning tillgodogöra sig denna bränslereserv.
Beträffande eldning av träavfall såsom spån o. dyl.
enligt denna metod, låter sig detta också göra. Yid
HaindFsche Papierfabriken i Schongau finnes en dylik
pannanläggning i drift, utförd för kombinerad eldning
av träavfall och kol.
Fig. 3 visar en sektion av ångpannan. Pannans
ångavgivning är 25—30 t/h. Två separata kvarnar
äro anordnade, den ena för grovmalning av spånet,
den andra, placerad i serie med den första, för
finmalning, till vilken senare kvarn såväl kolet som det
redan förmalda spånet ledes efter förtorkning i
tork-schaktet.
Jag har ej själv sett denna panna, men enligt
uppgift skall anläggningen arbeta fullt tillfredsställande.
Man behöver kanske inte ens låta träavfallet gå
genom en särskild kvarn. Babcockwerke,
Oberhausen, har utarbetat ett förslag till Krämer
Mühlenfeuerung, varvid träavfallet får falla genom ett
störtrör direkt ned på en slags granuleringsrost, fig. 4.
Endast kolbränslet förarbetas i kvarnen.
Granule-ringsrosten består av snett lutande kyltuber,
inkopplade i pannans cirkulation och placerade över den
egentliga efterförbränningsrosten.
Att jag för den belgiska fabrikens räkning släppte
tanken på Krämer Mühlenfeuerung berodde dels på
samma betänkligheter rörande flygaskan, som vid den
egentliga kolpulvereldningen, dels på att denna
eldningsmetod, som redan nämnts, lämpar sig mindre
väl för så magra kol, som de i Belgien förekommande.
Sedan för det föreliggande problemets lösning
såväl under- och övermatningsrostens som
kolpulver-eldningens olika varianter prövats och befunnits
mindre lämpliga, var nästa steg i undersökningen
kedjerosten. I sin moderna form hade denna rost den
stora fördelen att till alla delar vara utprovad för kol
Fig. 4. Förslag att införa träavfall i ångpanna med Krämer
Mühlenfeuerung:.
27
