Teknisk Tidskrift

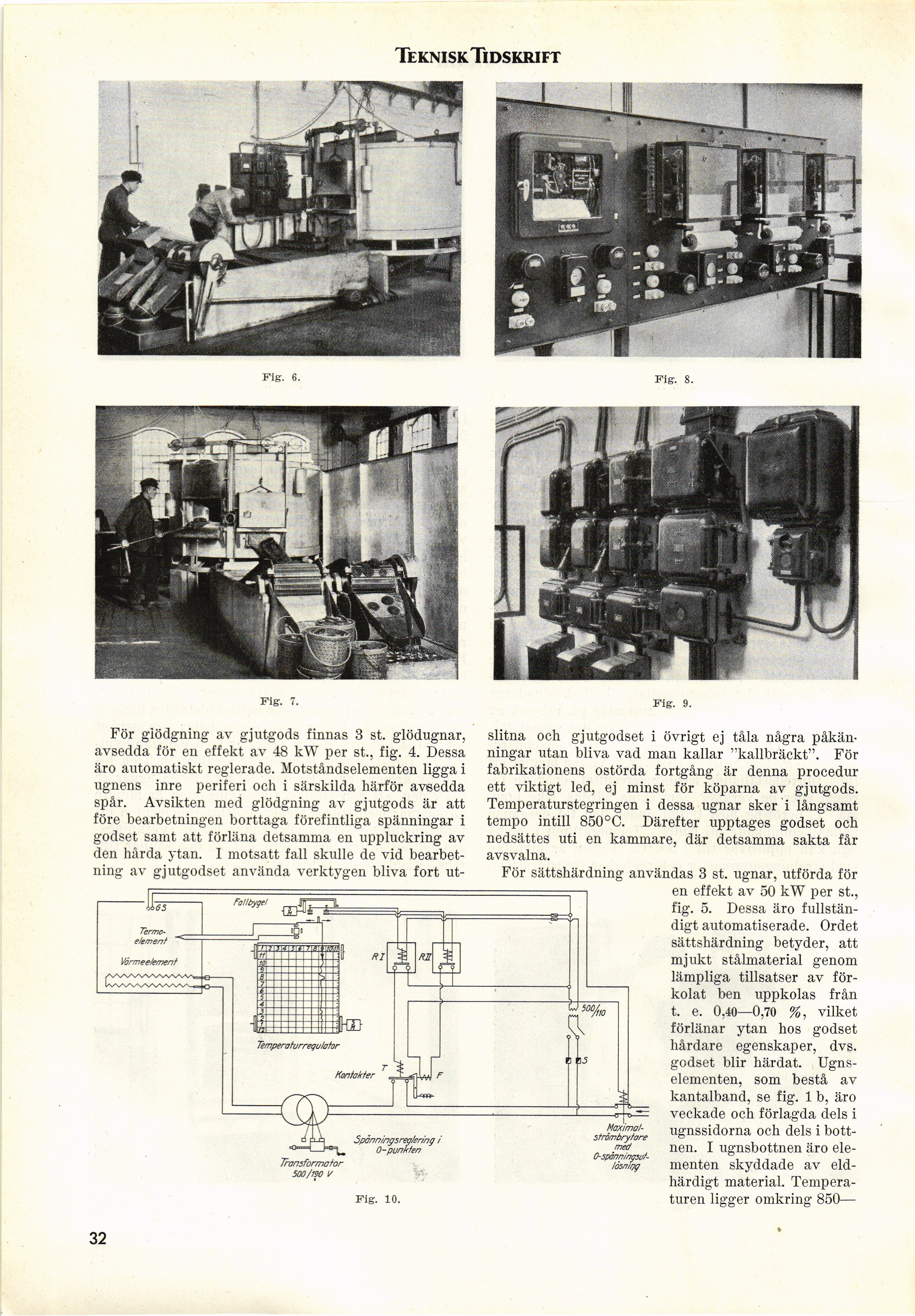

Fig. 6.
Fig. 8.
Fig. 7.
Fig.
För glödgning av gjutgods finnas 3 st. glödugnar,
avsedda för en effekt av 48 kW per st., fig. 4. Dessa
äro automatiskt reglerade. Motståndselementen ligga i
ugnens inre periferi och i särskilda härför avsedda
spår. Avsikten med glödgning av gjutgods är att
före bearbetningen borttaga förefintliga spänningar i
godset samt att förläna detsamma en uppluckring av
den hårda ytan. 1 motsatt fall skulle de vid
bearbetning av gjutgodset använda verktygen bliva fort ut-
Follbyge/
[-Termo-e/ement-]
{+Termo-
e/ement+}
Värmeelement
^^VWWW^Wtalg-
Fig. 10.
slitna och gjutgodset i övrigt ej tåla några
påkänningar utan bliva vad man kallar "kallbräckt". För
fabrikationens ostörda fortgång är denna procedur
ett viktigt led, ej minst för köparna av gjutgods.
Temperaturstegringen i dessa ugnar sker i långsamt
tempo intill 850 °C. Därefter upptages godset och
nedsattes uti en kammare, där detsamma sakta får
avsvalna.
För sättshärdning användas 3 st. ugnar, utförda för
en effekt av 50 kW per st.,
fig. 5. Dessa äro
fullständigt automatiserade. Ordet
sättshärdning betyder, att
mjukt stålmaterial genom
lämpliga tillsatser av
för-kolat ben uppkolas från
t. e. 0,40—0,70 %, vilket
förlänar ytan hos godset
hårdare egenskaper, dvs.
godset blir härdat.
Ugnselementen, som bestå av
kantalband, se fig. 1 b, äro
veckade och förlagda dels i
ugnssidorna och dels i
bottnen. I ugnsbottnen äro
ele-lösnfijg menten skyddade av
eldhärdigt material.
Temperaturen ligger omkring 850—
32
