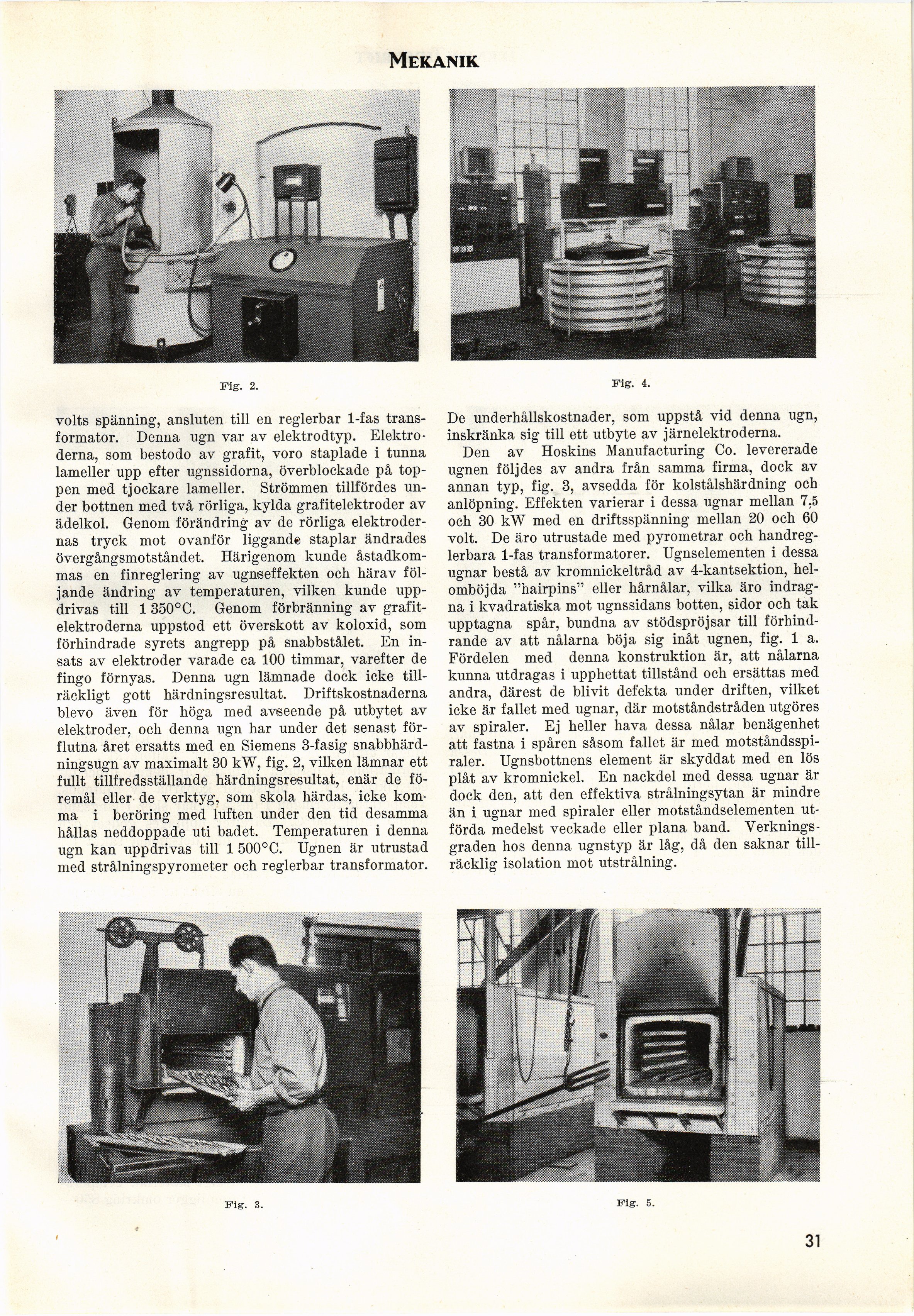

Mekanik.
Fig. 2.
volts spänning, ansluten till en reglerbar 1-fas
transformator. Denna ugn var av elektrodtyp.
Elektroderna, som bestodo av grafit, voro staplade i tunna
lameller upp efter ugnssidorna, överblockade på
toppen med tjockare lameller. Strömmen tillfördes
under bottnen med två rörliga, kylda grafitelektroder av
ädelkol. Genom förändring av de rörliga
elektrodernas tryck mot ovanför liggande staplar ändrades
övergångsmotståndet. Härigenom kunde
åstadkommas en finreglering av ugnseffekten och härav
följande ändring av temperaturen, vilken kunde
uppdrivas till 1 350°C. Genom förbränning av
grafitelektroderna uppstod ett överskott av koloxid, som
förhindrade syrets angrepp på snabbstålet. En
insats av elektroder varade ca 100 timmar, varefter de
fingo förnyas. Denna ugn lämnade dock icke
tillräckligt gott härdningsresultat. Driftskostnaderna
blevo även för höga med avseende på utbytet av
elektroder, och denna ugn har under det senast
förflutna året ersatts med en Siemens 3-fasig
snabbhärd-ningsugn av maximalt 30 kW, fig. 2, vilken lämnar ett
fullt tillfredsställande härdningsresultat, enär de
föremål eller de verktyg, som skola härdas, icke
komma i beröring med luften under den tid desamma
hållas neddoppade uti badet. Temperaturen i denna
ugn kan uppdrivas till 1 500°C. Ugnen är utrustad
med strålningspyrometer och reglerbar transformator.
Fig. 4.
De underhållskostnader, som uppstå vid denna ugn,
inskränka sig till ett utbyte av järnelektroderna.
Den av Hoskins Manufacturing Co. levererade
ugnen följdes av andra från samma firma, dock av
annan typ, fig. 3, avsedda för kolstålshärdning och
anlöpning. Effekten varierar i dessa ugnar mellan 7,5
och 30 kW med en driftsspänning mellan 20 och 60
voit. De äro utrustade med pyrometrar och
handreglerbara 1-fas transformatorer. Ugnselementen i dessa
ugnar bestå av kromnickeltråd av 4-kantsektion,
hel-omböjda "hairpins" eller hårnålar, vilka äro
indragna i kvadratiska mot ugnssidans botten, sidor och tak
upptagna spår, bundna av stödspröjsar till
förhindrande av att nålarna böja sig inåt ugnen, fig. 1 a.
Fördelen med denna konstruktion är, att nålarna
kunna utdragas i upphettat tillstånd och ersättas med
andra, därest de blivit defekta under driften, vilket
icke är fallet med ugnar, där motståndstråden utgöres
av spiraler. Ej heller hava dessa nålar benägenhet
att fastna i spåren såsom fallet är med
motståndsspiraler. Ugnsbottnens element är skyddat med en lös
plåt av kromnickel. En nackdel med dessa ugnar är
dock den, att den effektiva strålningsytan är mindre
än i ugnar med spiraler eller motståndselementen
utförda medelst veckade eller plana band.
Verkningsgraden hos denna ugnstyp är låg, då den saknar
tillräcklig isolation mot utstrålning.
Fig. 5.
Fig. 3.
