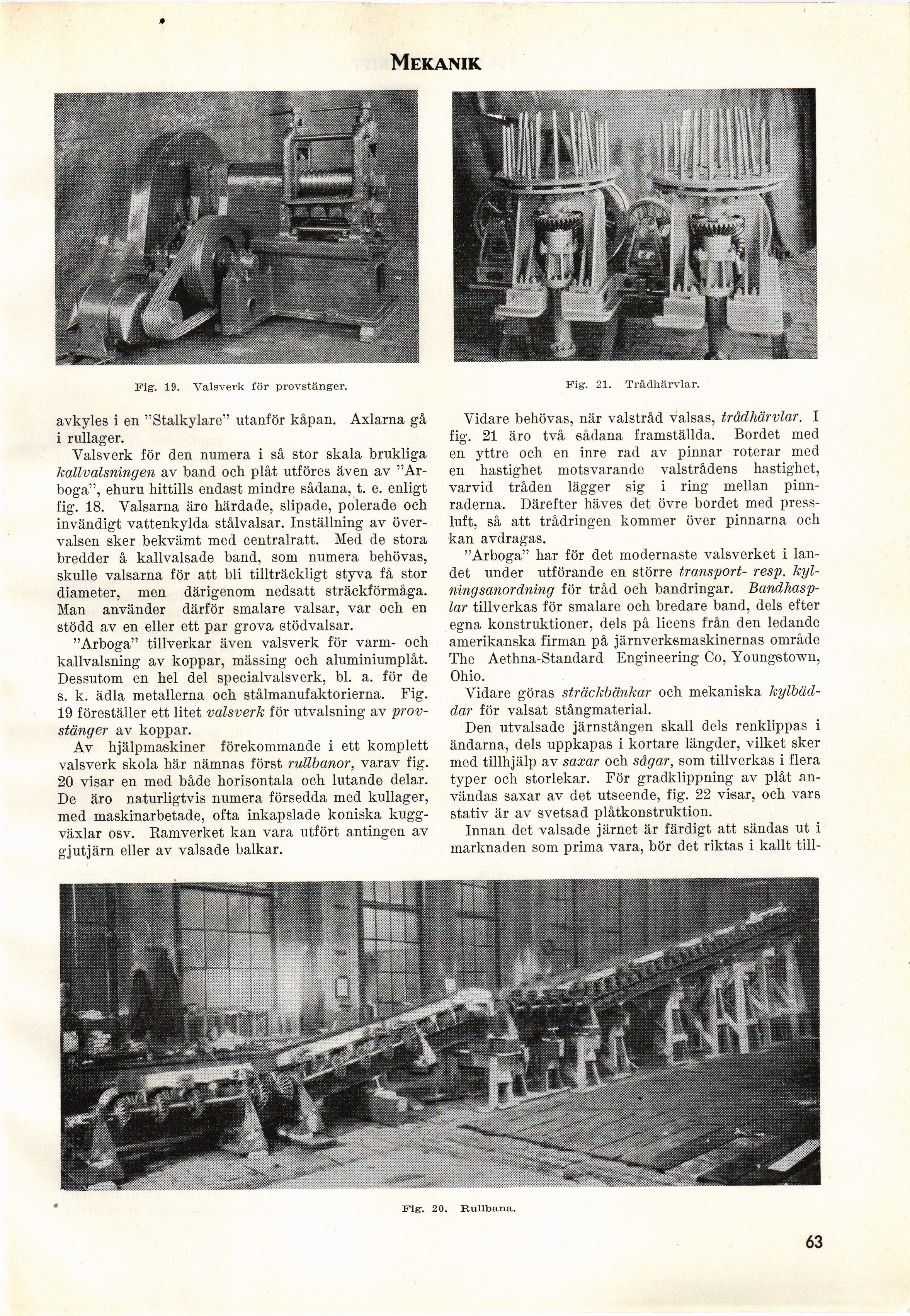

Mekanik.
Fig. 19. Valsverk för provstänger.
avkyles i en "Stalkylare" utanför kåpan. Axlarna gå
i rullager.
Valsverk för den numera i så stor skala brukliga
kallvalsningen av band och plåt utföres även av
"Arboga", ehuru hittills endast mindre sådana, t. e. enligt
fig. 18. Valsarna äro härdade, slipade, polerade och
invändigt vattenkylda stålvalsar. Inställning av
övervalsen sker bekvämt med centralratt. Med de stora
bredder å kallvalsade band, som numera behövas,
skulle valsarna för att bli tillträckligt styva få stor
diameter, men därigenom nedsatt sträckförmåga.
Man använder därför smalare valsar, var och en
stödd av en eller ett par grova etödvalsar.
"Arboga" tillverkar även valsverk för varm- och
kallvalsning av koppar, mässing och aluminiumplåt.
Dessutom en hel del specialvalsverk, bl. a. för de
s. k. ädla metallerna och stålmanufaktorierna. Fig.
19 föreställer ett litet valsverk för utvalsning av
provstänger av koppar.
Av hjälpmaskiner förekommande i ett komplett
valsverk skola här nämnas först rullbanor, varav fig.
20 visar en med både horisontala och lutande delar.
De äro naturligtvis numera försedda med kullager,
med maskinarbetade, ofta inkapslade koniska
kuggväxlar osv. Ramverket kan vara utfört antingen av
gjutjärn eller av valsade balkar.
Fig. 21. Trådhärvlar.
Vidare behövas, när valstråd valsas, trådhärvlar. I
fig. 21 äro två sådana framställda. Bordet med
en yttre och en inre rad av pinnar roterar med
en hastighet motsvarande valstrådens hastighet,
varvid tråden lägger sig i ring mellan
pinn-raderna. Därefter häves det övre bordet med
pressluft, så att trådringen kommer över pinnarna och
kan avdragas.
"Arboga" har för det modernaste valsverket i
landet under utförande en större transport- resp.
kylning sanordning för tråd och bandringar.
Bandhasp-lar tillverkas för smalare och bredare band, dels efter
egna konstruktioner, dels på licens från den ledande
amerikanska firman på järnverksmaskinernas område
The Aethna-Standard Engineering Co, Youngstown,
Ohio.
Vidare göras sträckbänkar och mekaniska
kylbäd-dar för valsat stångmaterial.
Den utvalsade järnstången skall dels renklippas i
ändarna, dels uppkapas i kortare längder, vilket sker
med tillhjälp av saxar och sågar, som tillverkas i flera
typer och storlekar. För gradklippning av plåt
användas saxar av det utseende, fig. 22 visar, och vars
stativ är av svetsad plåtkonstruktion.
Innan det valsade järnet är färdigt att sändas ut i
marknaden som prima vara, bör det riktas i kallt till-
Fig-. 20. Rullbana.
63
