Teknisk Tidskri ft

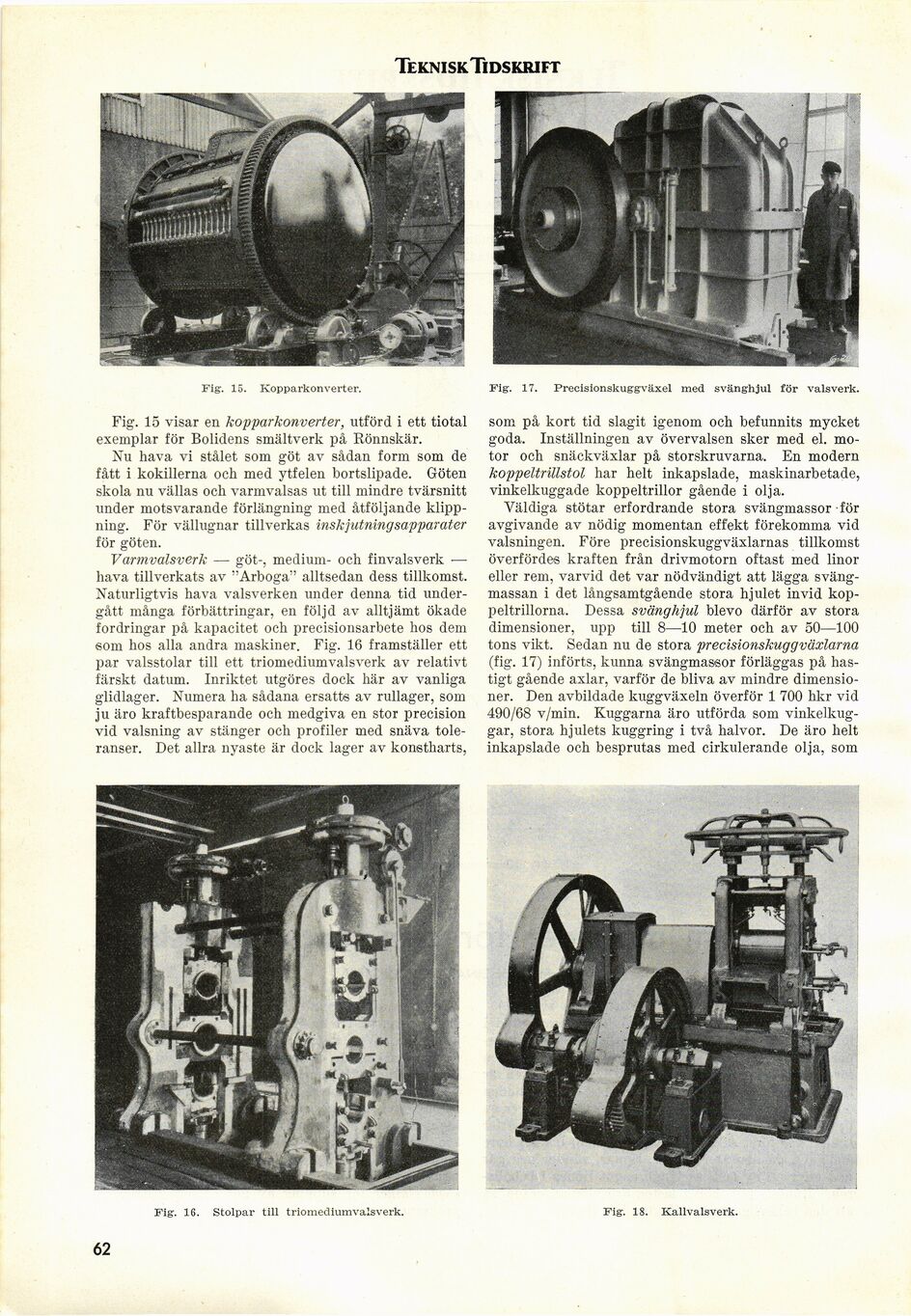

Fig. 15. Kopparkonverter.
Fig. 15 visar en kopparkonverter, utförd i ett tiotal
exemplar för Bolidens smältverk på Rönnskär.
Nu hava vi stålet som göt av sådan form som de
fått i kokillerna och med ytfelen bortslipade. Göten
skola nu vällas och varmvalsas ut till mindre tvärsnitt
under motsvarande förlängning med åtföljande
klippning. För vällugnar tillverkas inskjutningsapparater
för göten.
Varmvalsverk — göt-, medium- och finvalsverk •—
hava tillverkats av "Arboga" alltsedan dess tillkomst.
Naturligtvis hava valsverken under denna tid
undergått många förbättringar, en följd av alltjämt ökade
fordringar på kapacitet och precisionsarbete hos dem
som hos alla andra maskiner. Fig. 16 framställer ett
par valsstolar till ett triomediumvalsverk av relativt
färskt datum. Inriktet utgöres dock här av vanliga
glidlager. Numera ha sådana ersatte av rullager, som
ju äro kraftbesparande och medgiva en stor precision
vid valsning av stänger och profiler med snäva
toleranser. Det allra nyaste är dock lager av konstharts,
Fig. 17. Precisionskuggväxel med svänghjul för valsverk.
som på kort tid slagit igenom och befunnits mycket
goda. Inställningen av övervalsen sker med el.
motor och snäckväxlar på storskruvarna. En modern
koppeltrillstol har helt inkapslade, maskinarbetade,
vinkelkuggade koppeltrillor gående i olja.
Väldiga stötar erfordrande stora svängmassor för
avgivande av nödig momentan effekt förekomma vid
valsningen. Före precisionskuggväxlarnas tillkomst
överfördes kraften från drivmotorn oftast med linor
eller rem, varvid det var nödvändigt att lägga
svängmassan i det långsamtgående stora hjulet invid
kop-peltrillorna. Dessa svänghjul blevo därför av stora
dimensioner, upp till 8—10 meter och av 50—100
tons vikt. Sedan nu de stora precisionskuggväxlarna
(fig. 17) införts, kunna svängmassor förläggas på
hastigt gående axlar, varför de bliva av mindre
dimensioner. Den avbildade kuggväxeln överför 1 700 hkr vid
490/68 v/min. Kuggarna äro utförda som
vinkelkuggar, stora hjulets kuggring i två halvor. De äro helt
inkapslade och besprutas med cirkulerande olja, som
Fig. 16. Stolpar till triomediumvalsverk. Fig. 18. Kallvalsverk.
62
