Teknisk. Tidskrift
p bestämt av rörväggens draghållfasthet och q av
den kända belastningen Q. Man kan få reda på
storleken av p genom att utföra parallellprov, varvid
rören sprängas med användande av en vätska. Som
vätska har använts varmflytande asfalt.
I ett rör, fyllt med vätska, är p = q. Speciellt blir
det värde på p, som ger brott i röret,
4 Q o
? = <?„ = ^
om Q0 = brottbelastningen och D — rördiametern.
Vid brott i rör med klinker har p samma värde, men
däremot inte q, utan
4 Q
Man får därför det sökta förhållandet mellan
sidotryck och vcrtikaltryck i brottögonblicket i det med
klinker fyllda röret,
t __V _ Qo
Q"
Resultaten blevo:
Prov med asfalt: Q0 — 1,7; 2,1; 1,95; 1,71 ton.
Medeltal: Q0 — 1.86 ton.
Prov med klinker: Q = 5,9; 5,75; 4.20; 3,40; 6,65; 5,SO;
5,95 ton.
Medeltal: Q —5,34 ton (motsvarande q .=
= 13,4 kg/cm2).
= = 0)35 (motsvarande cp =
== 29°).
Dessutom gjordes två prov med betydligt större
cementrör, nämligen med 60 cm inre diameter, 100 cm
höjd och 7 cm godstjocklek. I motsats till vad som
var fallet vid ovannämnda prov lades här mellan
klinkern och tryckkolven flera lager gummi och
asfalt för att upphäva friktionen.
Därvid erhölls
= Q(f = ife = 0,35 (<? = 5,4 kg/Cm2)-

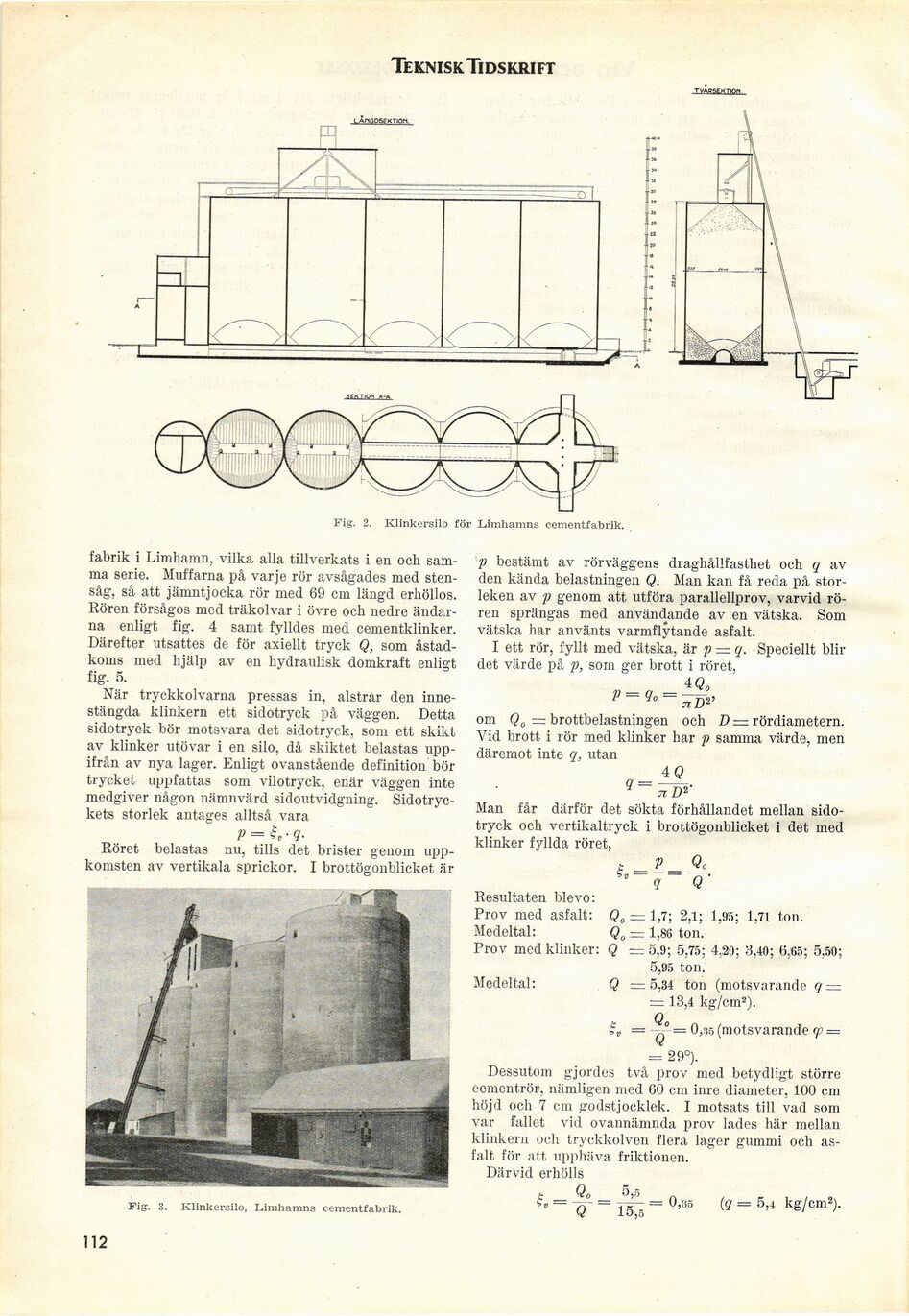

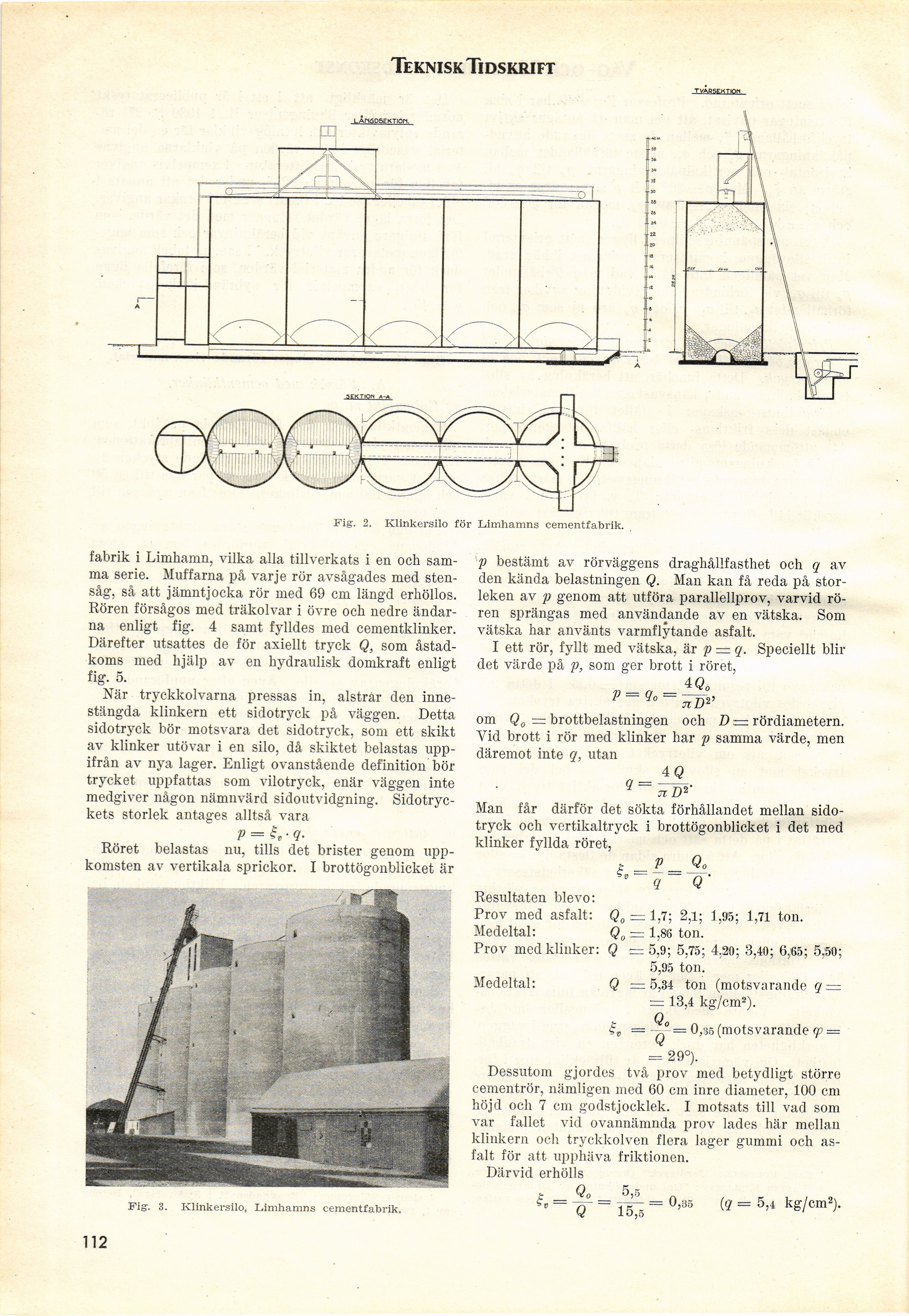

Fig. 2. Klinkersiio för Limhamns cementfabrik.
fabrik i Limhamn, vilka alla tillverkats i en och
samma serie. Muffarna på varje rör avsågades med
sten-såg, så att jämntjocka rör med 69 cm längd erhöllos.
Rören försågos med träkolvar i övre och nedre
ändarna enligt fig. 4 samt fylldes med cementklinker.
Därefter utsattes de för axiellt tryck Q, som
åstadkoms med hjälp av en hydraulisk domkraft enligt
fig. 5.
När tryckkolvarna pressas in, alstrar den
innestängda klinkern ett sidotryck på väggen. Detta
sidotryck bör motsvara det sidotryck, som ett skikt
av klinker utövar i en silo, då skiktet belastas
uppifrån av nya lager. Enligt ovanstående definition bör
trycket uppfattas som vilotryck, enär väggen inte
medgiver någon nämnvärd sidoutvidgning.
Sidotryckets storlek antages alltså vara
p = ^-q-
Röret belastas nu, tills det brister genom
uppkomsten av vertikala sprickor. I brottögonblicket är
Fig. 3. Klinkersiio, Limhamns cementfabrik.
sektion . .
112
