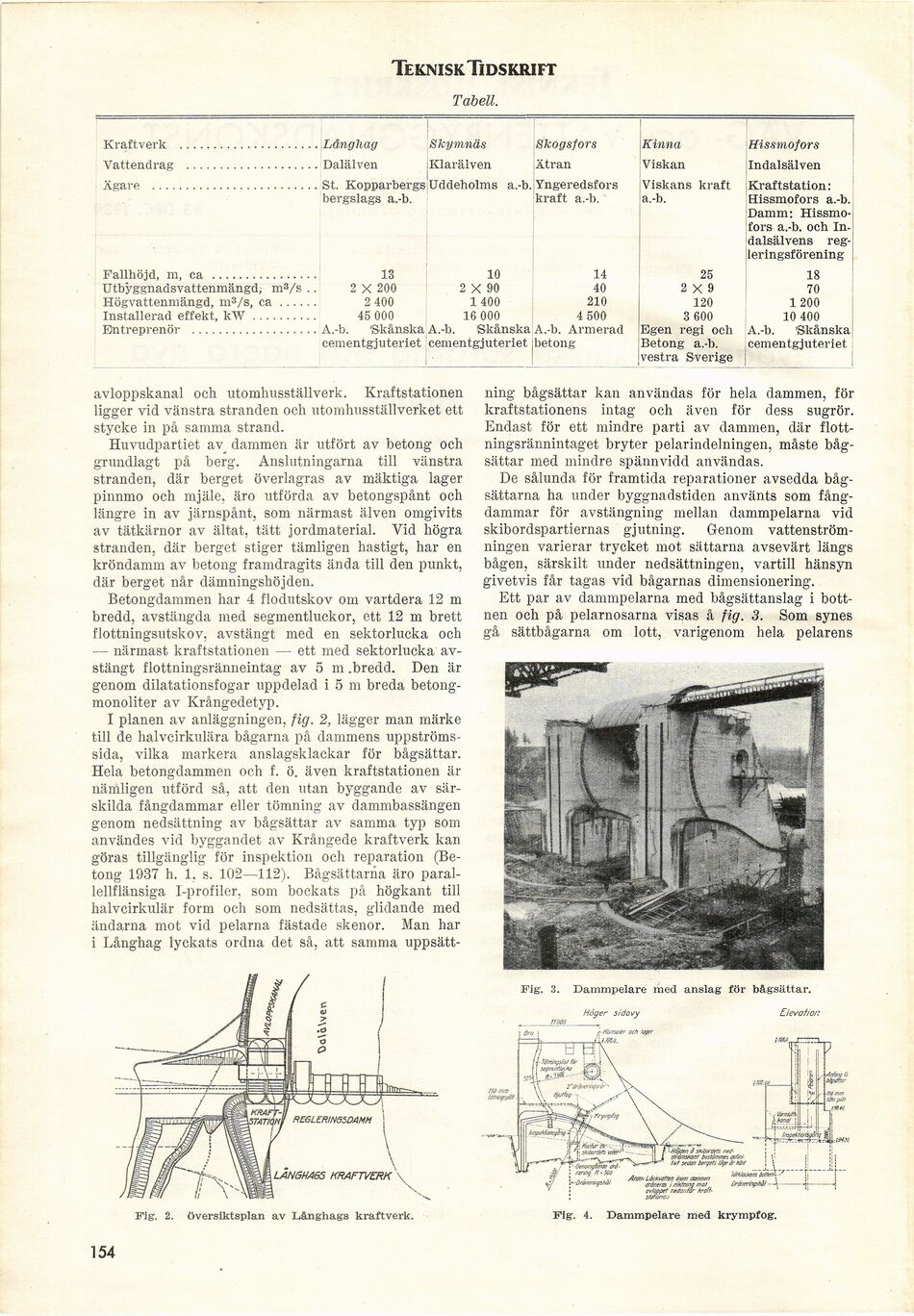

Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
TekniskTidskrift
Tabell.
Kraftverk .................... . Ldnghag Skymnäs Skogsfors Kinna Hissmofors
Vattendrag ................... . Dalälven Klarälven Ätran Viskan Indalsälven
Ägare ........................ . St. Kopparbergs Uddeholms a.-b. Yngeredsfors Viskans kraft Kraftstation:
bergslags a.-b. kraft. a.-b. a.-b. Hissmofors a.-b.
Damm: Hissmo-
fors a.-b. och In-
dalsälvens reg-
leringsförening
Fallhöjd, m, ca ............... 13 10 14 25 18
Utbyggnadsvattenmängd, m3/s . 2 X 200 2 X 90 40 2X9 70
Högvattenmängd, m3/s, ca..... 2 400 1 400 210 120 1 200
Installerad effekt, kW......... 45 000 16 000 4 500 3 600 10 400
Entreprenör .................. A.-b. Skånska A.-b. Armerad Egen regi och A.-b. ’Skånska
cementgjuteriet cementgjuteriet betong Betong a.-b. cementgjuteriet
vestra Sverige
avloppskanal och utomhusställverk. Kraftstationen
ligger vid vänstra stranden och utomhusställverket ett
stycke in på samma strand.
Huvudpartiet av_ dammen är utfört av betong och
grundlagt på berg. Anslutningarna till vänstra
stranden, där berget överlagras av mäktiga lager
pinnmo och mjäle, äro utförda av betongspånt och
längre in av järnspånt, som närmast älven omgivits
av tätkärnor av ältat, tätt jordmaterial. Yid högra
stranden, där berget stiger tämligen hastigt, har en
kröndamm av betong framdragits ända till den punkt,
där berget når dämningshöjden.
Betongdammen har 4 flodutskov om vartdera 12 m
bredd, avstängda med segmentluckor, ett 12 m brett
flottningsutskov, avstängt med en sektorlucka och
— närmast kraftstationen — ett med sektorlucka
avstängt flottningsränneintag av 5 m .bredd. Den är
genom dilatationsfogar uppdelad i 5 m breda
betong-monoliter av Krångedetyp.
I planen av anläggningen, fig. 2, lägger man märke
till de halvcirkulära bågarna på dammens
uppströmssida, vilka markera anslagsklackar för bågsättar.
Hela betongdammen och f. ö. även kraftstationen är
nämligen utförd så, att den utan byggande av
särskilda fångdammar eller tömning av dammbassängen
genom nedsättning av bågsättar av samma typ som
användes vid byggandet av Krångede kraftverk kan
göras tillgänglig för inspektion och reparation
(Betong 1937 h. 1. s. 102—112). Bågsättarha äro
paral-lellflänsiga I-profiler, som bockats på högkant till
halvcirkulär form och som nedsättas, glidande med
ändarna mot vid pelarna fästade skenor. Man har
i Långhag lyckats ordna det så, att samma uppsätt-
ning bågsättar kan användas för hela dammen, för
kraftstationens intag och även för dess sugrör.
Endast för ett mindre parti av dammen, där
flott-ningsrännintaget bryter pelarindelningen, måste
bågsättar med mindre spännvidd användas.
De sålunda för framtida reparationer avsedda
båg-sättarna ha under byggnadstiden använts som
fång-dammar för avstängning mellan dammpelarna vid
skibordspartiernas gjutning. Genom
vattenströmningen varierar trycket mot sättarna avsevärt längs
bågen, särskilt under nedsättningen, vartill hänsyn
givetvis får tagas vid bågarnas dimensionering.
Ett par av dammpelarna med bågsättanslag i
bottnen och på pelarnosarna visas å fig. 3. Som synes
gå sättbågarna om lott, varigenom hela pelarens
Fig. 3. Dammpelare med anslag för bågsättar.
Fig. 4. Dammpelare med krympfog.
Fig. 2. översiktsplan av Långhags kraftverk.
Höger 5 i do vy
och lager
Elevation
dnm. Làcnvatten inom dammen
Ormeros i riktning mot
avloppet neds/ifor
hmft-støf/oncu
