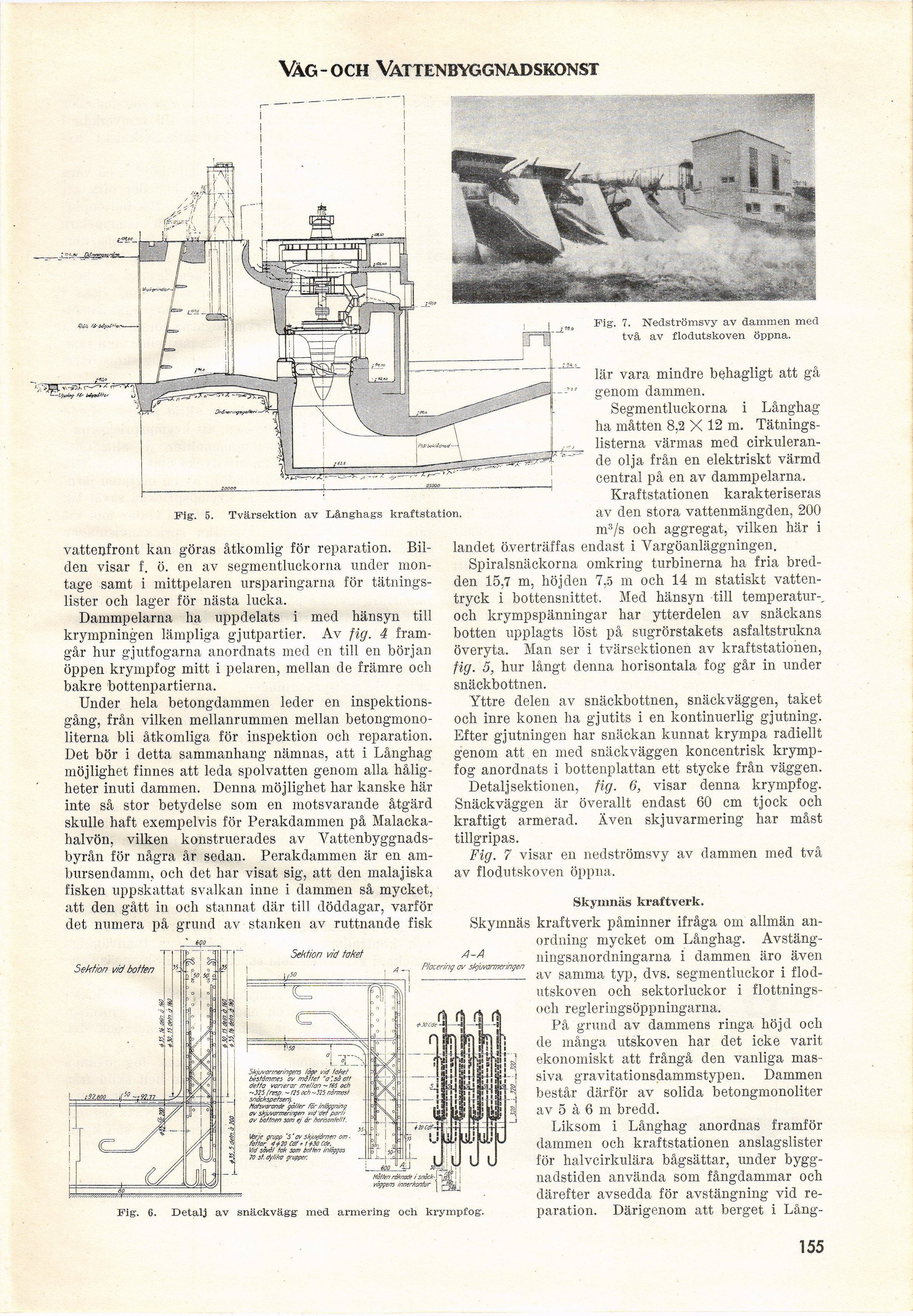

Vag-och Vai ti nbyggnadskonst
Fig. 5. Tvärsektion av Långhags kraftstation.
vattenfront kan göras åtkomlig för reparation.
Bilden visar f. ö. en av segmentluckorna under
montage samt i mittpelaren ursparingarna för
tätnings-lister och lager för nästa lucka.
Dammpelarna ha uppdelats i med hänsyn till
krympningen lämpliga gjutpartier. Av fig. 4
framgår hur gjutfogarna anordnats med en till en början
öppen krympfog mitt i pelaren, mellan de främre och
bakre bottenpartierna.
Under hela betongdammen leder en
inspektions-gång, från vilken mellanrummen mellan
betongmono-literna bli åtkomliga för inspektion och reparation.
Det bör i detta sammanhang nämnas, att i Långhag
möjlighet finnes att leda spolvatten genom alla
håligheter inuti dammen. Denna möjlighet har kanske här
inte så stor betydelse som en motsvarande åtgärd
skulle haft exempelvis för Perakdammen på
Malackahalvön, vilken konstruerades av
Vattenbyggnads-byrån för några år sedan. Perakdammen är en
am-bursendamm, och det har visat sig, att den malajiska
fisken uppskattat svalkan inne i dammen så mycket,
att den gått in och stannat där till döddagar, varför
det numera på grund av stanken av ruttnande fisk
Sektion vid botten
Sektion vid taket
\t»
c=
J’’50
5kjuvarmenngens läge vid taket
bestämmes av mättet ’a’.säott
detta varierar mellan -165 och
-325 (resp. ~125 xh ~125 närmast
snäckspetsenj.
Motsvoronäe gäller tor Inläggning
av skjovarmeringen vid ’det part/
ov bottnen som ej är horisontellt.
Varje grupp ~S’OvSkjutjärnen
omfattar Cdf 11 †3o Cde.
Vid sàvä/ fak som botlen inläggas
70 st. dylika gropper.
. . . -..i snack-J-]MH i
väggens innerkonh/r j pf%
Fig. 6. Detalj av snäckvägg med armering och krympfog.
Fig. 7. Nedströmsvy av dammen med
tvä av flodutskoven öppna.
lär vara mindre behagligt att gå
genom dammen.
Segmentluckorna i Långhag
ha måtten 8,2 X 12 m.
Tätnings-listerna värmas med
cirkulerande olja från en elektriskt värmd
central på en av dammpelarna.
Kraftstationen karakteriseras
av den stora vattenmängden, 200
m3/s och aggregat, vilken här i
landet överträffas endast i Vargöanläggningen.
Spiralsnäckorna omkring turbinerna ha fria
bredden 15,7 m, höjden 7,5 m och 14 m statiskt
vattentryck i bottensnittet. Med hänsyn till temperatur-,
och krympspänningar har ytterdelen av snäckans
botten upplagts löst på sugrörstakets asfaltstrukna
överyta. Man ser i tvärsektionen av kraftstationen,
fig. 5, hur långt denna horisontala fog går in under
snäckbottnen.
Yttre delen av snäckbottnen, snäckväggen, taket
och inre könen ha gjutits i en kontinuerlig gjutning.
Efter gjutningen har snäckan kunnat krympa radiellt
genom att en med snäckväggen koncentrisk
krympfog anordnats i bottenplattan ett stycke från väggen.
Detalj sektionen, fig. 6, visar denna krympfog.
Snäckväggen är överallt endast 60 cm tjock och
kraftigt armerad. Även skjuvarmering har måst
tillgripas.
Fig. 7 visar en nedströmsvy av dammen med två
av flodutskoven öppna.
Skymnäs kraftverk.
Skymnäs kraftverk påminner ifråga om allmän
anordning mycket om Långhag.
Avstäng-ningsanordningarna i dammen äro även
av samma typ, dvs. segmentluckor i
flodutskoven och sektorluckor i
flottnings-och regleringsöppningarna.
På grund av dammens ringa höjd och
de inånga utskoven har det icke varit
ekonomiskt att frångå den vanliga
massiva gravitationsdammstypen. Dammen
består därför av solida betongmonoliter
av 5 à 6 m bredd.
Liksom i Långhag anordnas framför
dammen och kraftstationen anslagslister
för halvcirkulära bågsättar, under
byggnadstiden använda som fångdammar och
därefter avsedda för avstängning vid
reparation. Därigenom att berget i Lång-
/t-A
155
