Vag-och Vai ti nbyggnadskonst
Skogsfors kraftverk.
Skogsfors kraftverk liknar de
föregående vad plananordningen beträffar — en
betongdamm tvärs över Ätran, ansluten
till stränderna genom jorddammar med
träspånter, en med dammen
sammanbyggd kraftstation och en avloppskanal.
Att dammen förlagts omedelbart
uppströms om Stampåns inflöde i Ätran
beror på, att dammlägena längre ned äro
så avsevärt mycket sämre. Om man så
skulle vilja, kan man i en framtid flytta
upp Stampåns inflöde, så att dess vatten
kan nyttiggöras redan i
Skogsforsanlägg-ningen.
Betongdammen, fig. 10, ■ är utförd som
en serielamelldamm av Krångedetyp. De
4 flodutskoven avstängas med vanliga
spettluckor av trä och det mindre
regle-ringsutskovet med en motordriven
hjullucka av järn. En flottningsöppning, som
antagligen aldrig kommer att användas
för sitt ändamål, avstänges t. v. med
bjälksättar och användes som isutskov.
Vattenytan framför dammen kan
sänkas genom öppning av två bottenutskov,
stängda med sättär.
Genom hela dammen går en
inspektionsgång, vilken f. ö. även går fram
under kraftstationens intag. Med
tillhjälp av en särskild fläkt kan varmluft
från kraftstationen tryckas genom
dammen för luftning och torkning av
betongytorna.
Till följd av det vattengenomsläppliga
jordmaterialet i stränderna och den lågt
liggande bergytan ha
jorddammsanslut-ningarna i Skogsforsen fått en avsevärd
längd — på vänstra stranden 120 m och
på den högra 50 m. Sektionen längst till
vänster på fig. 10 visar en typsektion. En
kärna av 2,5 m tjocklek har nedförts till
berget, som rensats och övergjutits med
en betongplatta, i vilken träspånt
ingju-tits. För att bättre kunna följa bergets
ojämnheter har träspånten nedtill utförts
stående och däröver — på bergfri höjd —
liggande. Spånten har omgivits med
ältade kärnor av tätt material från ett
sidotag. Enär utförandet av
jorddammskär-norna måste ske under en lång
regnperiod, visade det sig svårt att förhindra,
att kärnmaterialet blev så uppblött av
regnet, att det icke kunde stampas och
bibringas erforderlig fasthet. För att
avhjälpa detta tillsattes vid stampningen,
som skedde med pneumatisk stamp,
stenmjöl från makadamkrossningen.
Stenmjölet, som var fullt torrt, visade sig
kunna absorbera det i och för sig
obetydliga överflödsvattnet i fyllningen, och
resultatet blev en kärna, vars nybehandlade
yta endast lämnade obetydliga fotavtryck,
när man gick på den.
Vid de diamantborrningar, som i
samband med undersökningarna utfördes för
157

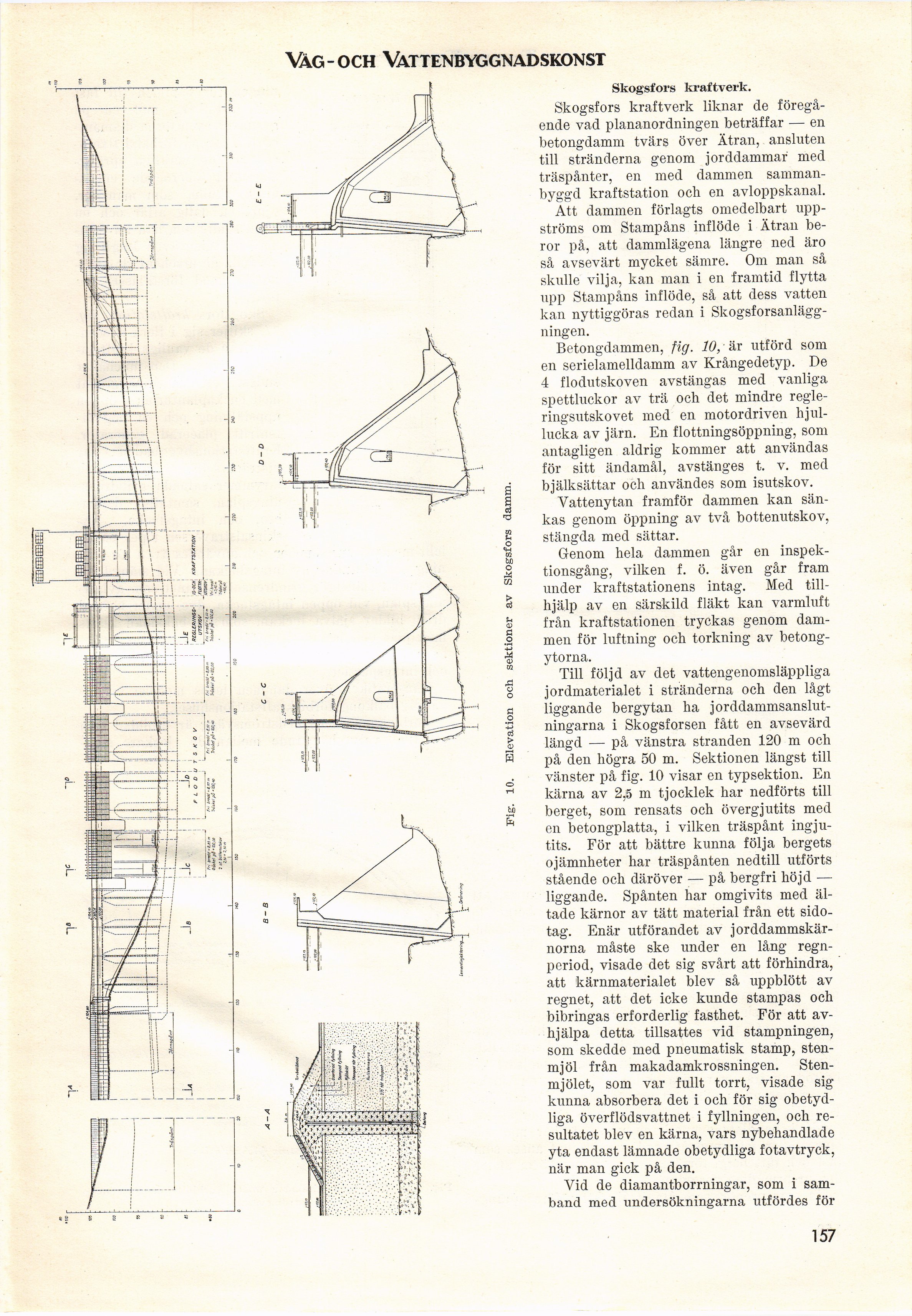

Fig. 10. Elevation och sektioner av Skogsfors damm.
